На лицевой панели источника питания расположены световые индикаторы, отображающие его состояние:

- «220В» «HL1» индикатор красного цвета, индицирует наличие сетевого напряжения 220В.

Индикатор не горит, либо мигает раз в две секунды:

- отсутствие сетевого напряжения,

- токовая перегрузка,

- короткое замыкание на выходе.

Каждое мигание соответствует попытке восстановить напряжение на выходе. Если неисправность, вызвавшая

перегрузку, устранена – напряжение на выходе возвращается к исходному значению, снова подключается аккумулятор;

- «АКБ +12В» «HL2» - индикатор зелёного цвета, индицирует наличие выходного напряжения и целостность цепи

АКБ.

Горит ровным светом:

- наличии выходного напряжения +12В,

- во время питания источника от сети переменного тока или от АКБ, а также целостности цепи АКБ

(предохранителя F2 номиналом 5А).

Гаснет:

- перегрузка по току,

- короткое замыкание в цепи нагрузки,

- нарушение целостности цепи АКБ (перегорание предохранителя F2),

- пропадание сети переменного тока 220В – при отсутствии АКБ.

Допускается продолжительное время нахождения источника питания в режиме короткого замыкания или перегрузки –

мощность, потребляемая и рассеиваемая источником в этом режиме, не превышает нескольких Вт.

Кроме того, на плате установлены световые индикаторы работы каждого канала. При нормальной работе канала

индикатор светится красным ровным светом, при коротком замыкании на канале или токовой перегрузке индикатор,

соответствующий номеру канала, гаснет.

Категорически запрещается переполюсовка клемм АКБ.

Эксплуатацию блока питания осуществлять только с заряженным АКБ, в противном случае возможно

кратковременное пропадание напряжения на выходе при коротком замыкании по одному из каналов +12В.

Напряжение на выходе восстанавливается или автоматически, сразу после появления сетевого напряжения или, при

его отсутствии – вручную при подключении аккумулятора.

Заряд аккумулятора происходит в буферном режиме током 0,2-0,7А. Прибор имеет защиту от глубокого разряда АКБ,

при снижении его заряда до 10-10,5В.

ПОРЯДОК УСТАНОВКИ.

Установите ИВЭПР в месте, где он защищен от воздействия атмосферных осадков, механических повреждений и

доступа посторонних лиц.

Произведите монтаж линий, соединяющих ИВЭПР с источником сетевого напряжения, и подключите к нему,

соблюдая полярность, цепи питания приборов в соответствии со схемой электрических соединений, показанной на рис.1.

При длительном отключении ИВЭПР (более суток) и при снятом напряжении 220В, целесообразно отключить

аккумулятор, сняв клемму «+».

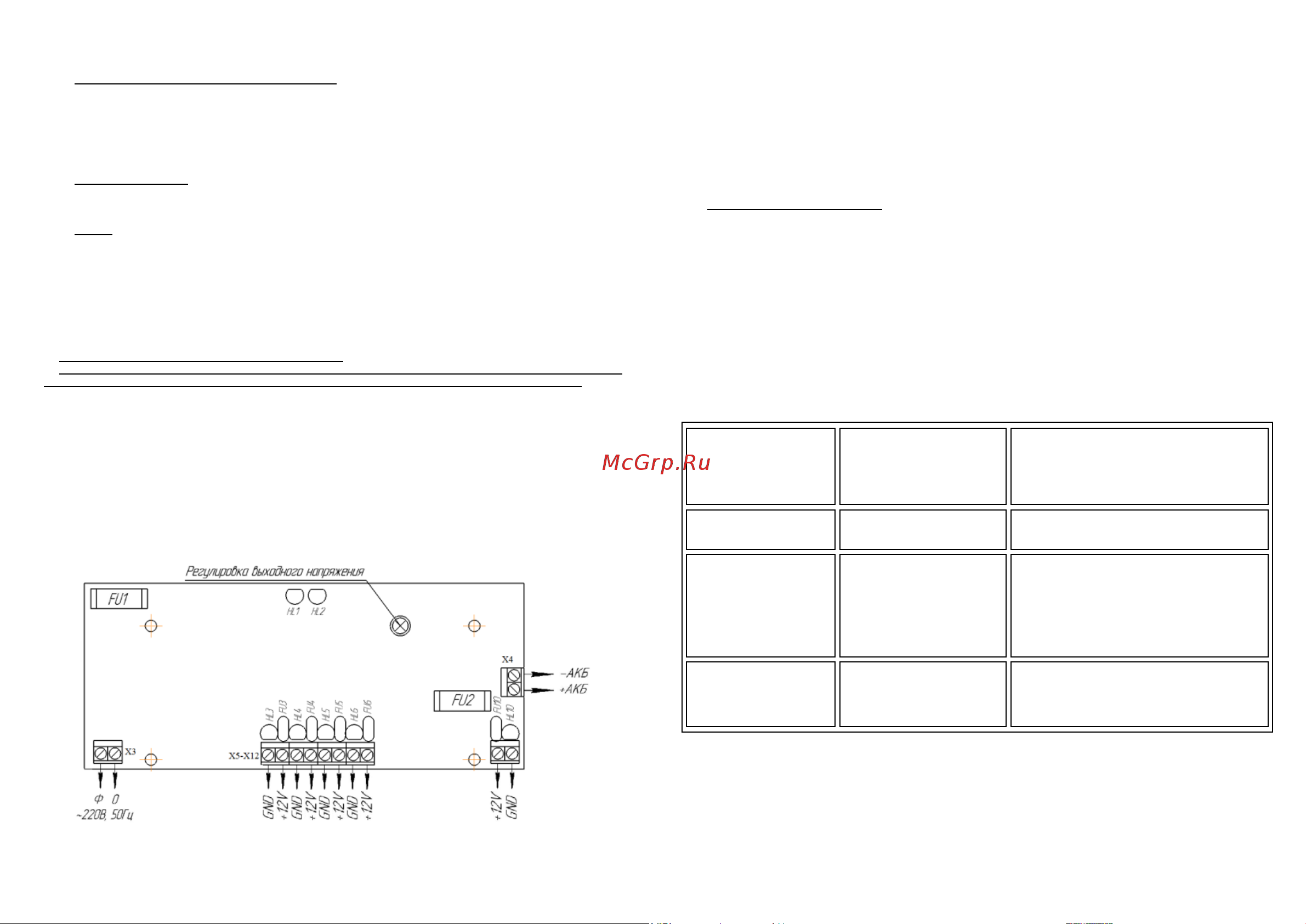

Схема подключения.

Рис. 1

ПОДГОТОВКА К РАБОТЕ

Проверьте работоспособность прибора:

- подайте сетевое напряжение 220В, 50Гц. Загорятся индикаторы «220В» и «АКБ +12В», свидетельствующие о его

работоспособности.

- проверьте соответствие выходного напряжения значению 13,5±0,3В.

- подключите АКБ, соблюдая полярность;

- отключите сетевое напряжение 220В. Индикатор «220В» погаснет, а индикатор «АКБ +12В» будет продолжать

гореть, что свидетельствует о переходе прибора на резервное питание (от АКБ). На этом проверка закончена.

Подсоедините к клеммам ИВЭПР необходимые потребители энергии.

Проверьте правильность монтажа.

Подайте сетевое напряжение и подсоедините аккумулятор. Оба индикатора должны гореть ровным, непрерывным

светом. Закройте крышку прибора и опломбируйте ее.

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

Меры безопасности при установке и эксплуатации ИВЭПР должны соответствовать требованиям «Правил

технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации

электроустановок потребителей».

ВНИМАНИЕ! УСТАНОВКУ, СНЯТИЕ ПРЕДОХРАНИТЕЛЯ И РЕМОНТ ИВЭПР ПРОИЗВОДИТЬ ПРИ

ОТКЛЮЧЕННОМ СЕТЕВОМ НАПРЯЖЕНИИ.

ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ ПЕРЕМЫЧКИ И ПЛАВКИЕ ВСТАВКИ НОМИНАЛОВ, НЕ

ПРЕДУСМОТРЕННЫХ ИЗГОТОВИТЕЛЕМ.

ЗАПРЕЩАЕТСЯ ТРАНСПОРТИРОВАТЬ ПРИБОР С УСТАНОВЛЕННЫМ В НЕГО АККУМУЛЯТОРОМ

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

1. Не светится красный

светодиод «220В»

Перегорел сетевой

предохранитель 2А.

Слишком низкое или

слишком высокое сетевое

напряжение.

Заменить предохранитель

Проверить напряжение. Оно не должно быть

выше 290В и ниже 160В

2. При включении в

сеть сгорает

предохранитель

Короткое замыкание

защитного варистора.

Неисправен ИВЭПР

Заменить варистор (FNR 10K471)

Отправить ИВЭПР на

предприятие – изготовитель для ремонта.

3. При подключении

источника к сети,

выходное напряжение

пульсирует от 0 до

5÷14В с частотой

около 1Гц. Синхронно

мигает красный

светодиод «220В»

Короткое замыкание в

нагрузке, перегрузка

по току или недопустимо

низкое сетевое напряжение.

Измерить сетевое напряжение питания, оно

не должно быть ниже 160В.

Убедиться в работоспособности ИВЭПР при

подключении его к эквиваленту нагрузки на

номинальный ток

(резистор ~ 3 Ом достаточной мощности).

4. При подключении

аккумулятора не

светится зеленый

светодиод «АКБ +12В»

Переполюсовка

аккумулятора.

Неисправность

аккумулятора.

Изменить полярность включения

аккумулятора.

Проверить напряжение на аккумуляторе и,

если оно ниже 10В, заменить аккумулятор.
