Источник питания имеет на передней панели световые индикаторы:

- «СЕТЬ» «HL1» индицирует наличие сетевого напряжения красным цветом. Индикатор не горит при отсутствии

сетевого напряжения и вспыхивает раз в две секунды при токовой перегрузке или коротком замыкании выхода. Каждое

мигание соответствует попытке восстановить напряжение на выходе. Если неисправность, вызвавшая перегрузку,

устранена – напряжение на выходе возвращается к исходному значению, снова подключается аккумулятор;

- «+12В» «HL2» - индикатор красного цвета, индицирует наличие выходного напряжения. Горит ровным светом

при наличии выходного напряжения +12В во время питания источника от сети переменного тока или от АКБ, гаснет при

перегрузке по току или коротком замыкании в цепи нагрузки, а также при отсутствии АКБ или пропадании сети

его отсутствии - вручную, разъединением, а затем снова подключением плюсовой клеммы аккумулятора.

Заряд аккумулятора происходит в буферном режиме током 0,7А. На плате ИВЭПР-1280РМ установлен подстроечный

резистор, служащий для регулировки тока заряда АКБ (влияет на выходное напряжение).

ПОРЯДОК УСТАНОВКИ.

Установите ИВЭПР в месте, где он защищен от воздействия атмосферных осадков, механических повреждений и

доступа посторонних лиц.

Произведите монтаж линий, соединяющих ИВЭПР с источником сетевого напряжения, и подключите к нему,

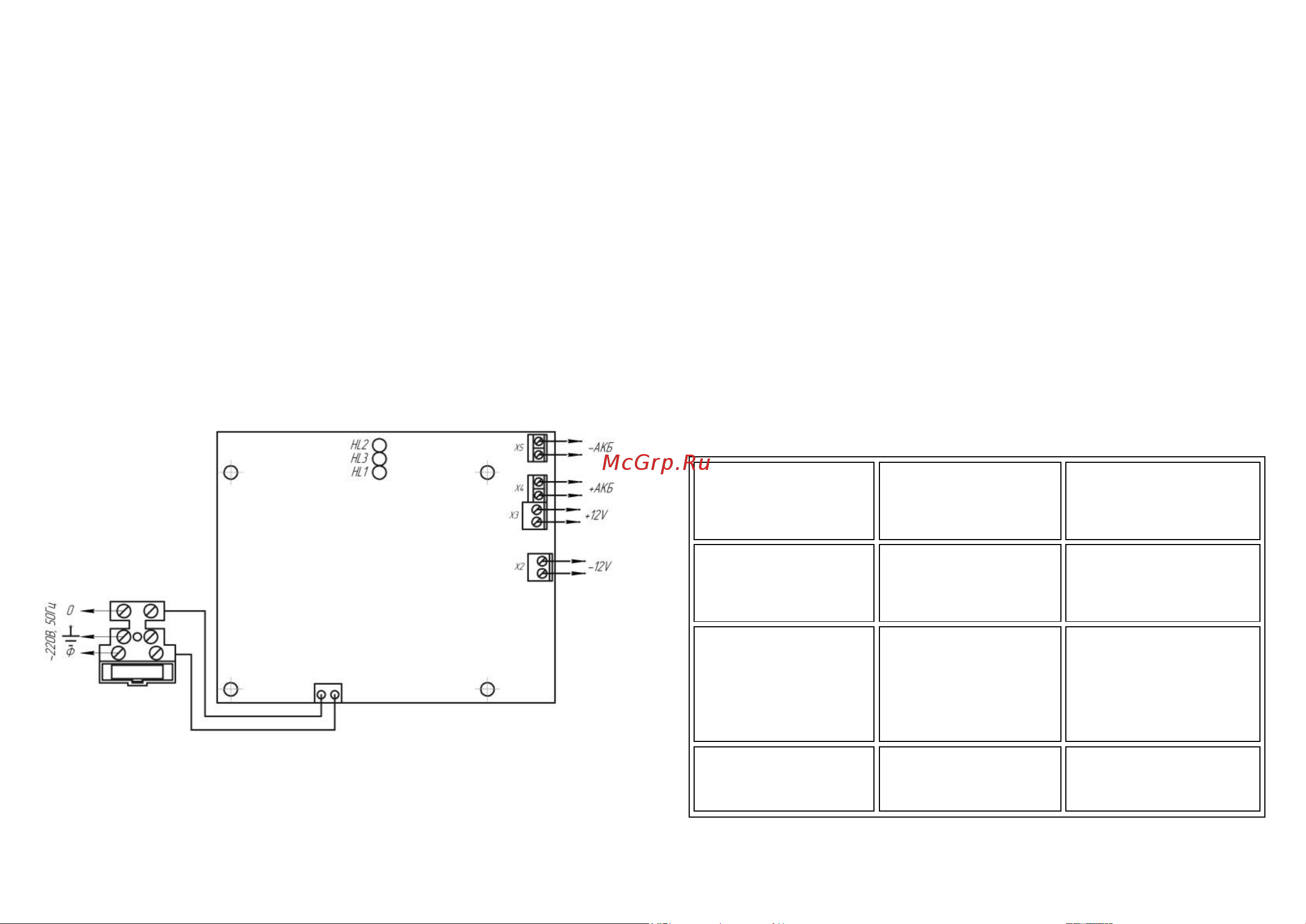

соблюдая полярность, цепи питания приборов в соответствии со схемой электрических соединений, показанной на рис.1.

При длительном отключении ИВЭПР (более суток) и при снятом напряжении 220В, целесообразно отключить

Рис. 1

ПОДГОТОВКА К РАБОТЕ

Проверьте работоспособность прибора:

- подайте сетевое напряжение 220В, 50Гц. При этом должны загореться индикаторы «СЕТЬ» и «+12В»,

свидетельствующие о его работоспособности.

- проверьте соответствие выходного напряжения значению 13,8±0,3В.

- подключите аккумулятор. Должен загореться индикатор «АКБ».

- отключите сетевое напряжение 220В. Индикатор «СЕТЬ» погаснет, а индикаторы «+12В» и «АКБ» будут

Закройте крышку прибора и опломбируйте ее.

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

Меры безопасности при установке и эксплуатации ИВЭПР должны соответствовать требованиям «Правил

технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации

электроустановок потребителей».

ВНИМАНИЕ! УСТАНОВКУ, СНЯТИЕ ПРЕДОХРАНИТЕЛЯ И РЕМОНТ ИВЭПР ПРОИЗВОДИТЬ ПРИ

ОТКЛЮЧЕННОМ СЕТЕВОМ НАПРЯЖЕНИИ.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
