Источник питания имеет на передней панели световые индикаторы:

- «СЕТЬ» «HL1» индицирует наличие сетевого напряжения красным цветом. Индикатор не горит при отсутствии

сетевого напряжения и вспыхивает раз в две секунды при токовой перегрузке или коротком замыкании выхода. Каждое

мигание соответствует попытке восстановить напряжение на выходе. Если неисправность, вызвавшая перегрузку,

устранена – напряжение на выходе возвращается к исходному значению, снова подключается аккумулятор;

- «+12В» «HL2» - индикатор красного цвета, индицирует наличие выходного напряжения. Горит ровным светом

при наличии выходного напряжения +12В во время питания источника от сети переменного тока или от АКБ, гаснет при

перегрузке по току или коротком замыкании в цепи нагрузки, а также при отсутствии АКБ или пропадании сети

переменного тока 220В;

- «АКБ» «HL3» - индицирует наличие и исправность аккумулятора и цепи заряда загоранием зеленым цветом. При

аварии на АКБ (короткое замыкание в цепи АКБ, глубокий разряд АКБ) или его отсутствии гаснет;

Допускается продолжительное время нахождения источника питания в режиме короткого замыкания или перегрузки –

мощность, потребляемая и рассеиваемая источником в этом режиме, не превышает нескольких Вт.

Напряжение на выходе восстанавливается или автоматически, сразу после появления сетевого напряжения или, при

его отсутствии - вручную, разъединением, а затем снова подключением плюсовой клеммы аккумулятора.

Заряд аккумулятора происходит в буферном режиме током 0,7А. На плате ИВЭПР-1280С установлен

токоограничивающий резистор R19, служащий для регулировки тока заряда АКБ (влияет на выходное напряжение).

ПОРЯДОК УСТАНОВКИ.

Установите ИВЭПР в месте, где он защищен от воздействия атмосферных осадков, механических повреждений и

доступа посторонних лиц.

Произведите монтаж линий, соединяющих ИВЭПР с источником сетевого напряжения, и подключите к нему,

соблюдая полярность, цепи питания приборов в соответствии со схемой электрических соединений, показанной на рис.1.

При длительном отключении ИВЭПР (более суток) и при снятом напряжении 220В, целесообразно отключить

аккумулятор, сняв клемму «+».

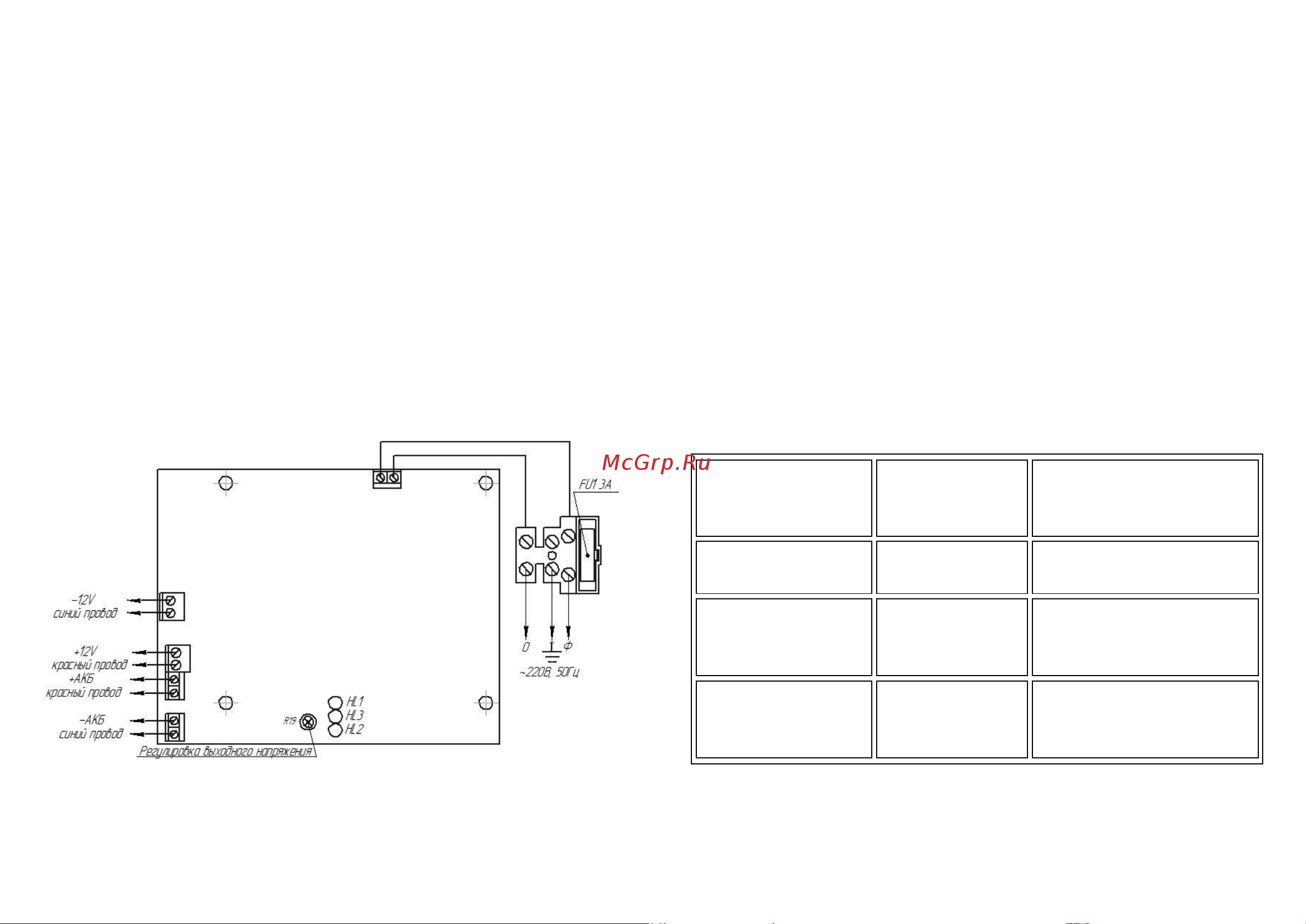

Схема подключения.

Рис. 1

ПОДГОТОВКА К РАБОТЕ

Проверьте работоспособность прибора:

- подайте сетевое напряжение 220В, 50Гц. При этом должны загореться индикаторы «СЕТЬ» и «+12В»,

свидетельствующие о его работоспособности.

- проверьте соответствие выходного напряжения значению 13,8±0,3В.

- подключите аккумулятор. Должен загореться индикатор «АКБ».

- отключите сетевое напряжение 220В. Индикатор «СЕТЬ» погаснет, а индикаторы «+12В» и «АКБ» будут

продолжать светиться, что свидетельствует о переходе прибора на резервное питание.

На этом проверка закончена.

Подсоедините к клеммам ИВЭПР необходимые потребители энергии.

Проверьте правильность монтажа.

Подайте сетевое напряжение и подсоедините аккумулятор. Все три индикатора должны гореть ровным,

непрерывным светом.

Закройте крышку прибора и опломбируйте ее.

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

Меры безопасности при установке и эксплуатации ИВЭПР должны соответствовать требованиям «Правил

технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации

электроустановок потребителей».

ВНИМАНИЕ! УСТАНОВКУ, СНЯТИЕ ПРЕДОХРАНИТЕЛЯ И РЕМОНТ ИВЭПР ПРОИЗВОДИТЬ ПРИ

ОТКЛЮЧЕННОМ СЕТЕВОМ НАПРЯЖЕНИИ.

ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ ПЕРЕМЫЧКИ И ПЛАВКИЕ ВСТАВКИ НОМИНАЛОВ, НЕ

ПРЕДУСМОТРЕННЫХ ИЗГОТОВИТЕЛЕМ.

ЗАПРЕЩАЕТСЯ ТРАНСПОРТИРОВАТЬ ПРИБОР С УСТАНОВЛЕННЫМ В НЕГО АККУМУЛЯТОРОМ

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

1. Не светится красный

светодиод «СЕТЬ»

Перегорел сетевой

предохранитель 3А.

Слишком низкое или

слишком высокое сетевое

напряжение.

Заменить предохранитель

Проверить напряжение. Оно не должно

быть выше 290В и ниже 100В

2. При включении в сеть

сгорает предохранитель

Короткое замыкание

защитного варистора.

Неисправен ИВЭПР

Заменить варистор (PVR10D471K)

Отправить ИВЭПР на

предприятие – изготовитель для ремонта.

3. При подключении источника

к сети, выходное напряжение

пульсирует от 0 до 5÷14В с

частотой около 1Гц. Синхронно

мигает красный светодиод

«220В»

Короткое замыкание в

нагрузке, перегрузка по

току или недопустимо

низкое сетевое

напряжение.

Измерить сетевое напряжение питания,

оно не должно быть ниже 150В.

Убедиться в работоспособности ИВЭПР

при подключении его к эквиваленту

нагрузки на номинальный ток (резистор ~

3 Ом достаточной мощности).

4. При подключении

аккумулятора не светится

зеленый светодиод «АКБ» и не

загорается красный - «+12В»

Переполюсовка

аккумулятора.

Неисправность

аккумулятора.

Изменить полярность включения

аккумулятора.

Проверить напряжение на аккумуляторе

и, если оно ниже 10В, заменить

аккумулятор.
