ИБПС-24-500DIN / АБМС.ИБП.022.100 РЭ/ v1.0/10.09.2021
10

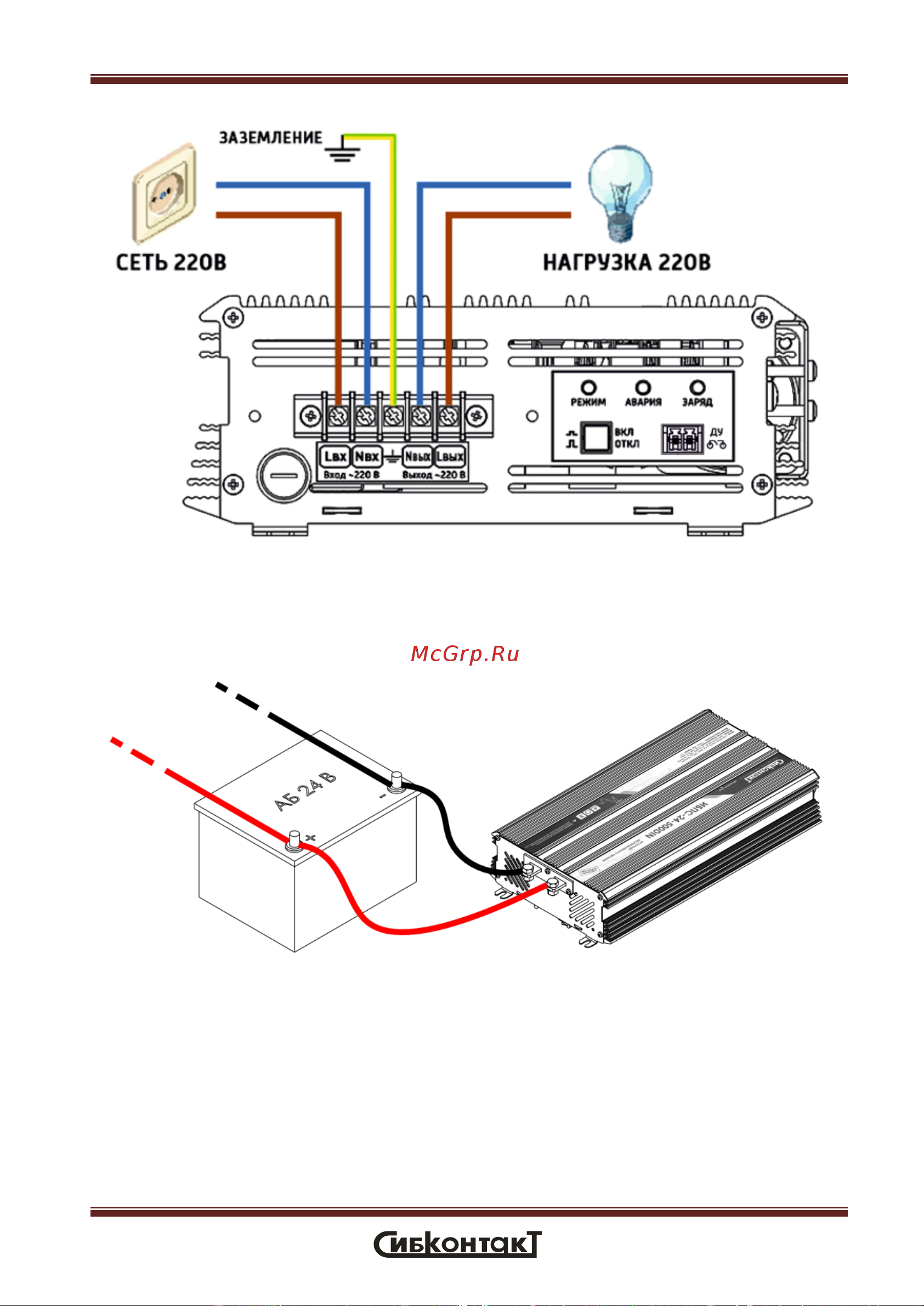

Рис.3. Внешние подключения 220 В к ИБПС
Рис.4. Подключение ИБПС к АБ
Содержание
- Ибпс автоматически переходит на питание от аб при отклонении параметров сетевого напряжения за допустимые пределы или пропадания сети 4
- Источник бесперебойного питания синусоидальные ибпс 24 500din является источником переменного тока синусоидальной формы напряжением 220 в 10 50 гц типа off line с внешней аккумуляторной батареей аб номинальным напряжением 24 в 4
- Комплект поставки 4
- Назначение 4
- При наличии сети ибпс производит заряд аб 4
- Условия эксплуатации 4
- Основные технические характеристики ибпс 24 500din приведены в таблице 1 5
- Технические характеристики 5
- Для включения заряда не требуется включать ибпс кнопкой вкл откл 6
- Заряд аб 6
- Ибпс заряжает аб при поданном на вход сетевом напряжении в рабочем диапазоне 150 260 в 6
- На задней панели ибпс расположены клеммы для подключения аб на лицевой панели ибпс расположены клеммная колодка клеммы входа lвх и nвх клемма заземления клеммы выхода lвых и nвых кнопка вкл откл индикаторы режим авария заряд 6
- На рисунках 1 и 2 представлены общий внешний вид габаритные размеры описание панелей ибпс 6
- На рисунках 3 и 4 представлено подключение ибпс к сети 220 в и к аб 6
- Обратный переход происходит также автоматически при возврате входного сетевого напряжения к нормальным значениям 6
- Переход из режима сеть в режим резерв осуществляется автоматически при отклонении напряжения сети от установленного диапазона см табл 6
- При выходе сетевого напряжения за пределы диапазона см табл питание нагрузки переключается на инвертор ибпс 6
- При наличии сетевого напряжения в диапазоне см табл происходит трансляция сетевого напряжения на нагрузку 6
- При появлении напряжения входной питающей сети после предыдущего длительного отключения сети приведшего к полному разряду аб и отключению ибпс напряжение на выходе ибпс появляется только после заряда аб до уровня напряжения разрешения работы инве 6
- При разряде аб ниже значения 21 6 в происходит отключение ибпс при этом на 5 секунд включается индикатор авария красного цвета и замыкаются контакты дискретного выхода ду после чего ибпс отключается 6
- Происходит преобразование постоянного напряжения аб в переменное напряжение 220в 10 6
- Режим резерв 6
- Режим сеть 6
- Устройство и принцип работы 6
- Допускается крепить ибпс на вертикальной поверхности сетевыми разъемами вверх при этом необходимо обеспечить зазор между корпусом ибпс и поверхностью не менее 15 мм для вентиляции корпуса 11
- Ибпс должен располагаться в закрытых помещениях в местах наименее запылённых исключающих попадание в ибпс мусора посторонних предметов располагайте его так чтобы воздушный поток мог свободно проходить вокруг его корпуса вдали от воды легков 11
- Не допускается крепить ибпс на горизонтальную поверхность 11
- Перед подключением аб убедитесь что кнопка ибпс находится в положении откл сначала подключите аккумуляторные провода к клеммам 24в на корпусе ибпс после чего подключите провода к клеммам аб 11
- По периметру блока необходимо оставить зазор не менее 100мм 11
- Подготовка к работе 11
- После транспортирования при отрицательных температурах или при перемещении ибпс из холода в теплое помещение перед включением следует выдержать его при комнатной температуре не менее 2 х часов не включайте ибпс при образовании на нем конденсата 11
- Распакуйте ибпс убедитесь в полной комплектации устройства и сохраните коробку для возможной перевозки блока в будущем обратите внимание на внешний вид корпуса ибпс на предмет отсутствия внешних повреждений обо всех обнаруженных повреждениях со 11
- Установите ибпс на din рейку для вентиляции ибпс необходимо обеспечить зазор между корпусом ибпс и поверхностью не менее 15 мм 11
- Ибпс имеет сквозную неразрывную нейтраль необходимо соблюдать правильное положение фазы и нейтрали при подключении 12
- Перед подключением к сети необходимо определить фазу и нейтраль 12
- Подключите входные провода к колодке вход 220 в клеммы lвх nвх 12
- Подключите выходные провода нагрузка к ибпс к колодке выход 220 в клеммы lвых nвых 12
- Подключите заземление к клемме клеммной колодки 12
- Внутри корпуса ибпс имеется опасное напряжение переменного и постоянного тока достигающее 400в не пытайтесь проводить ремонт данного изделия самостоятельно для проведения ремонта изделия обращайтесь в сервисный центр 13
- Для выключения ибпс нажмите на кнопку вкл откл переведя ее тем самым в положение откл 13
- Корпус ибпc при работе должен быть заземлен через клемму заземления клеммной колодки 13
- Меры безопасности 13
- Нажатием кнопки вкл откл включите ибпс при наличии сетевого напряжения 220в индикатор режим должен включиться зеленого цвета на нагрузке должно появиться напряжение 220в при отсутствии сетевого напряжения индикатор режим должен включить 13
- Порядок работы 13
- При подключении к аккумуляторной батарее в первую очередь подсоедините провода к ибпс и только потом подключайте их к аб 13
- Устройство имеет сквозную неразрывную нейтраль необходимо строго соблюдать фазировку при подключении 13
- Ибпс должен храниться в упаковке предприятия изготовителя в закрытых и других помещениях с естественной вентиляцией без искусственно регулируемых климатических условий где колебания температуры и влажности воздуха существенно меньше чем на откр 14
- Необходимо периодически протирать корпус изделия используя мягкую ткань слегка смоченную спиртом или водой для предотвращения скапливания грязи и пыли оберегайте изделие от попаданий на корпус бензина ацетона и подобных растворителей не испо 14
- Периодически проверяйте контакты входной цепи клеммы аккумулятора на наличие пригаров и окислов так как для нормальной работы ибпс необходимо обеспечение хорошего электрического контакта между проводами ибпс и клеммами аккумулятора 14
- Правила транспортирования и хранения 14
- При изготовлении ибпс не применяются вредные для окружающей среды материалы и вещества 14
- При проведении сезонного обслуживания проверяйте качество болтового соединения проводов c клеммами аб и отсутствие повреждения изоляции проводов 14
- Техническое обслуживание 14
- Транспортирование изделия должно производиться в упаковке предприятия изготовителя любым видом наземного в закрытых негерметизированных отсеках речного морского воздушного транспорта без ограничения расстояния скорости допустимых для ис 14
- Утилизацию ибпс следует проводить в порядке принятом у потребителя 14
- Утилизация 14
- В течение гарантийного срока изготовитель обязуется в случае необходимости произвести ремонт 15
- Возможные неисправности и методы их устранения 15
- Гарантийные обязательства 15
- Гарантийные обязательства снимаются в случаях 15
- Гарантийный срок 3 года со дня продажи при отсутствии даты продажи и штампа магазина гарантийный срок исчисляется со дня изготовления товара 15
- Изготовитель гарантирует работу изделия при соблюдении потребителем условий эксплуатации 15
- Изготовитель не несет никакой ответственности за любые возможные последствия в результате неправильного монтажа подключения или эксплуатации изделия 15
- Монтажа подключения и эксплуатации с отклонениями от требований установленных настоящем руководстве 15
- Наличия механических повреждений 15
- Нарушения целостности пломб 15
- Свидетельство о приемке 16
