[ 20 ]

PE L

Вход Выход

N N

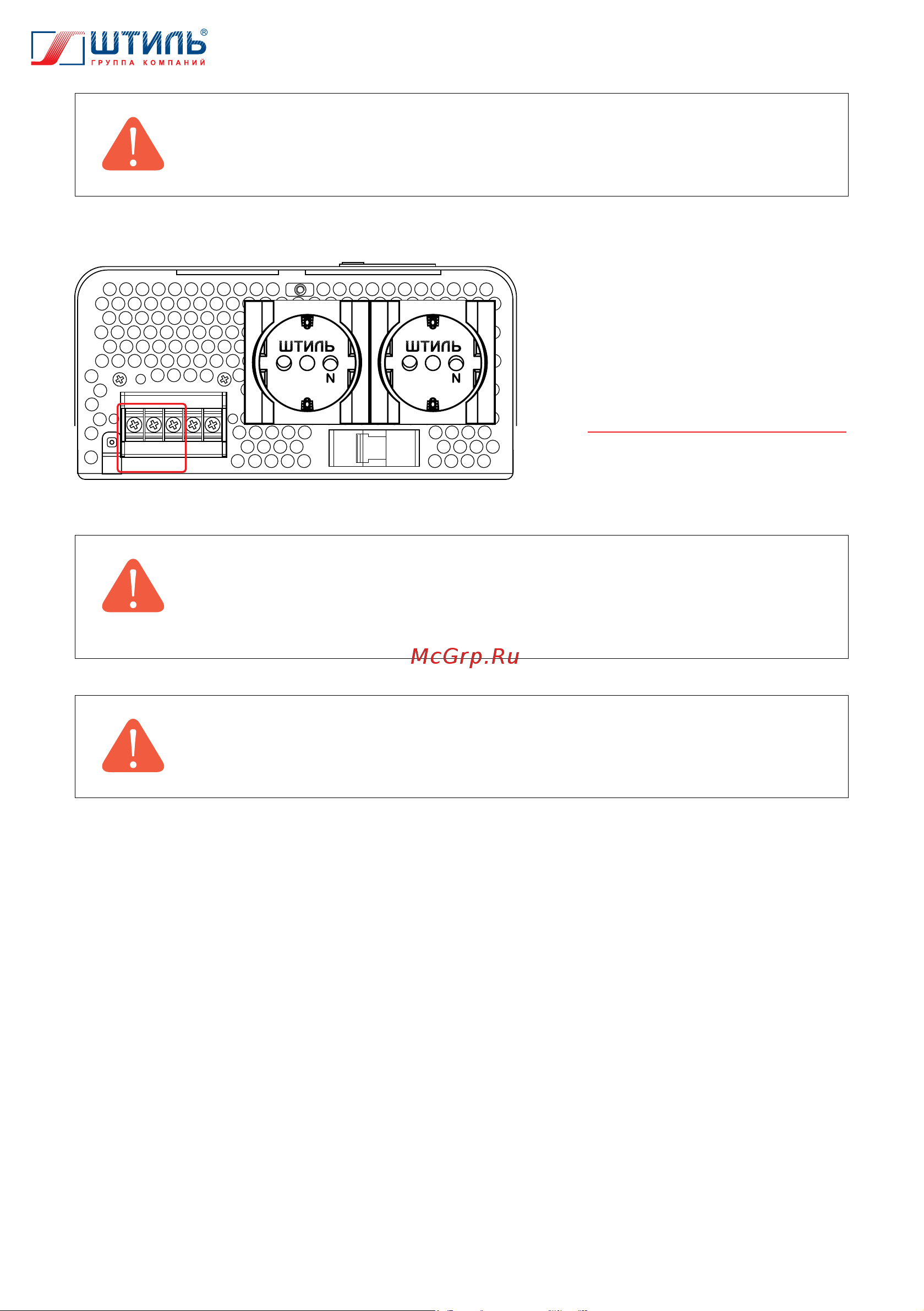

Рисунок 14.

Стабилизаторы Штиль IS2500,

IS3000 и IS3500.

Выводы «Вход PE-L-N»

4. Убедиться, что вилка надёжно зафиксирована в сетевой розетке или что кабель надёжно

зафиксирован в соответствующих ему выводах. Проверить отсутствие фазы на выходе ста-

билизатора, перед этим включив напряжение в питающей сети (в случае его предваритель-

ного отключения).

5. Перевести автоматический выключатель в положение ON («I»). На передней панели ста-

билизатора загорятся и погаснут светодиодные индикаторы, затем загорится только инди-

катор «Норма». У моделей IS1000, IS1500, IS2000, IS2500, IS3000 и IS3500 на ЖК-дисплее

появятся значения входного и выходного напряжения. У моделей IS2500, IS3000 и IS3500

начнут вращаться вентиляторы.

6. При необходимости изменить значение выходного напряжения (только для IS2500, IS3000,

IS3500, порядок изменения выходного напряжения данных моделей – пункт 3.4).

7. Перевести автоматический выключатель в положение OFF («0»):

• у стабилизаторов Штиль IS350 и IS800 загорится светодиодный индикатор «Сеть не в

норме»;

• у стабилизатора Штиль IS550 загорится светодиодный индикатор «U < 90 В»;

• у стабилизатров Штиль IS1000, IS1500, IS2000, IS2500, IS3000 и IS3500 загорится свето-

диодный индикатор «Авария» и отключится ЖК-дисплей;

• у стабилизаторов Штиль IS2500, IS3000 и IS3500 перестанут вращаться вентиляторы.

ВНИМАНИЕ! Для моделей IS350, IS550, IS800, IS1000, IS1500 и IS2000 допу-

скается подключение сетевого кабеля к выводам входной сети «L-N-PE».

ВНИМАНИЕ! Все монтажные работы с выводами «Вход PE-L-N» и выводами

входной сети производятся только при отключенном напряжении в подключа-

емой сети и строго в соответствии с маркировкой и фазностью: PE – проводник

заземления, L – фазный проводник, N – нейтральный проводник.

ВНИМАНИЕ! Запрещается проверка наличия напряжения прикосновением

к токоведущим элементам рукой или токопроводящими предметами, а также

путем короткого замыкания.
