5 Устройство и принцип работы

По конструктивному исполнению преобразователь ПН6-600-54 выполнен на базе шкафа

электротехнического с монтажной панелью внутри, на которой размещаются следующие

составные части см. рисунок 1.

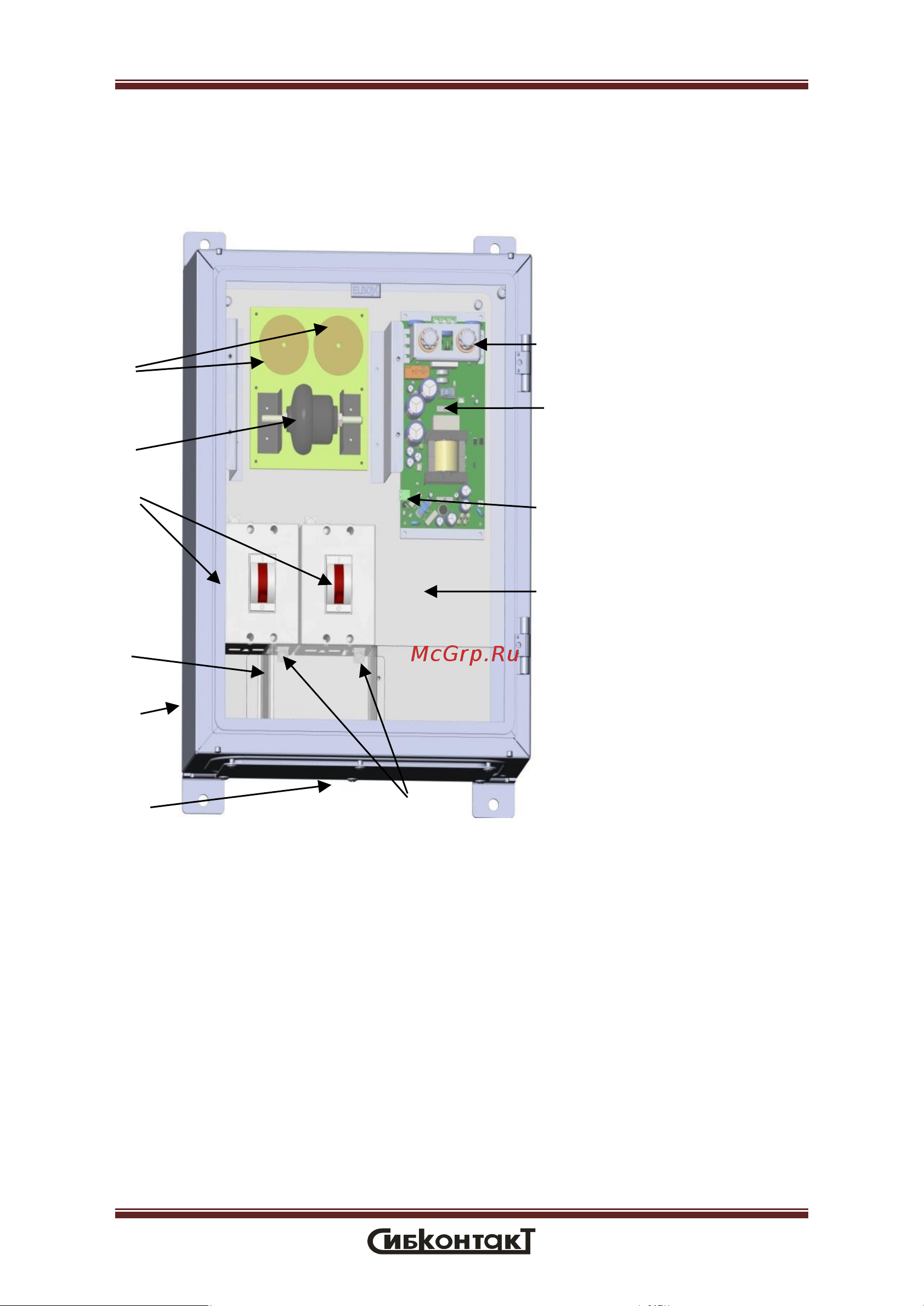

Рисунок 1 Внешний вид ПН6-600-54

1.-внешний корпус изде-

лия;

2.-съемная панель с ка-

бельными вводами;

3.- защитный кожух вход-

ных клемм;

4.- панель защитная;

5.-размыкатели контактной

цепи;

6.-разрядник РВН-

0,5МНУ1;

7.-защитные дросселя;

8.-плата преобразователя

ПН6-600-54.

9.-клеммы входного

напряжения

10.-Разъем для подключе-

ния нагрузки

11.- предохранители
