ПН7-220-48Рое / АБМС.ПН7.001.100 РЭ / v.1.0 /27.08.2020

Корпус состоит из алюминиевой крышки и алюминиевой теплоотводящей пла-

стины – основания. Крышка и основание соединены винтами.

Тумблер вкл/выкл. 

Разъем для подключения входного перемнного напряжения: С14. 

Сетевой кабель питания (220В) с ответным разъемом С14. 

Тип информационного входного разъема Ethernet «LAN-IN» – RJ-45 (8Р8С). 

Тип информационного выходного разъема Ethernet «P-LAN-OUT» – RJ-45(8Р8С). 

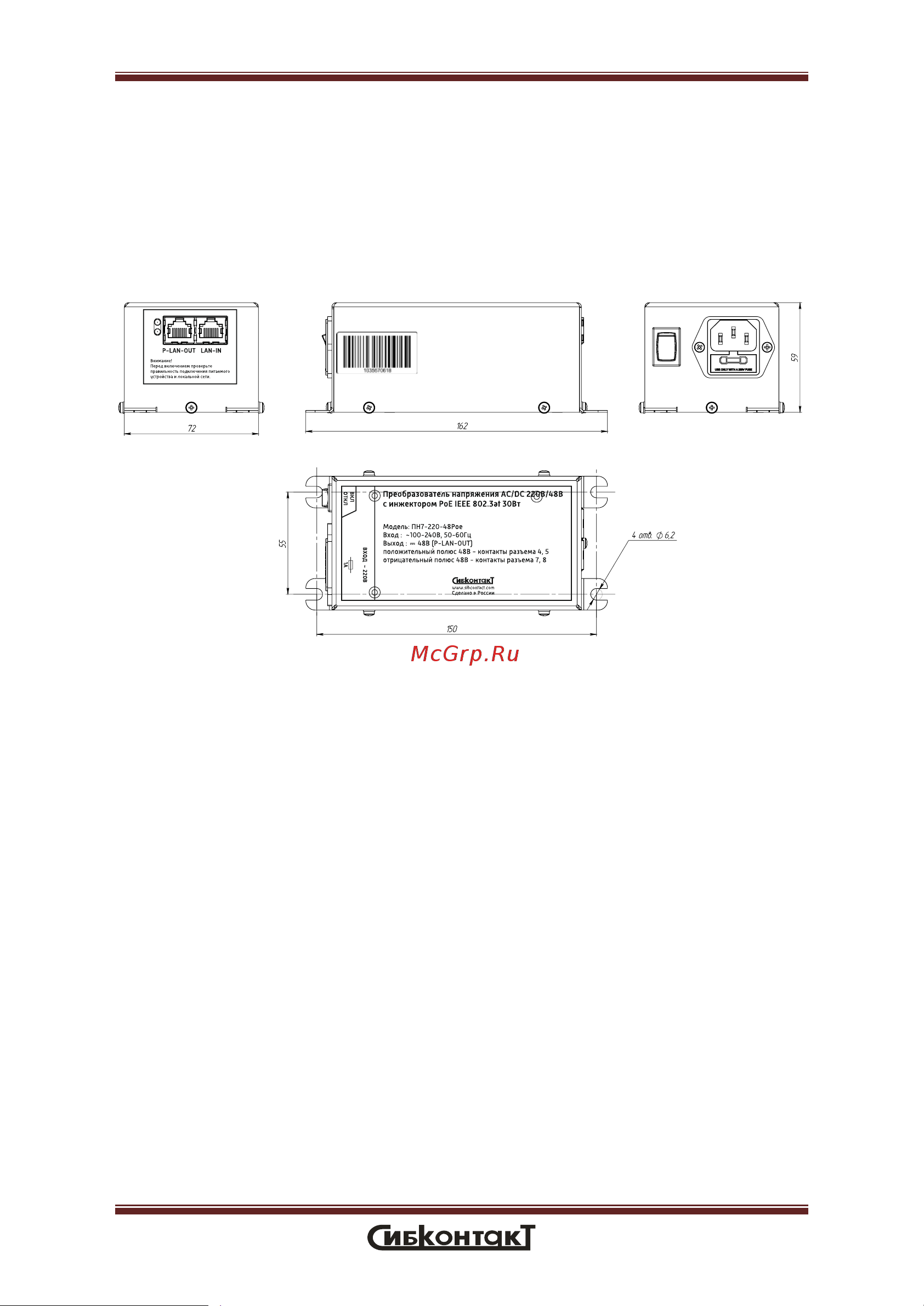

Рисунок 1. Внешний вид преобразователя

В конструкции преобразователя предусмотрены следующие встроенные 5.2

схемы защиты: тепловая защита; от короткого замыкания; от перегрузки.

Тепловая защита - защита от перегрева, причиной которого может быть экс-5.3

плуатация при предельных нагрузках и (или) при повышенной температуре окружающей

среды, срабатывает и отключает преобразователь при достижении критической темпера-

туры радиоэлементов внутри корпуса; после остывания преобразователь вновь автомати-

чески включается.

Защита от короткого замыкания в нагрузке работает следующим образом: 5.4

при возникновении короткого замыкания в цепи нагрузки срабатывает защита, которая

мгновенно отключает преобразователь. После отключения периодически анализируется

состояние нагрузки преобразователя. В случае устранения короткого замыкания в цепи

нагрузки преобразователь автоматически возвращается в рабочее состояние с восстанов-

лением напряжения в нагрузке.

Защита от перегрузки работает следующим образом: при возникновении пе-5.5

регрузки (подключение нагрузки свыше предельно допустимой) увеличивается тепловы-

деление в элементах преобразователя и срабатывает защита от перегрева и отключает

преобразователь. После остывания преобразователь автоматически возвращается в рабо-

чее состояние с восстановлением напряжения в нагрузке.

Конвертер имеет гальваническую развязку между входом и выходом, между 5.6

входом и корпусом, между выходом и корпусом. Гальваническая развязка защищает по-

требителя и оборудование от поражения электрическим током.
