Оптические мультиплексоры ToPGate 133

4.3.2 Проверка состояния интерфейса Ethernet

Для проверки состояния интерфейса мультиплексоров серии ToPGATE используется пункт

меню «3.2.3 /Eth».

По каждому интерфейсу выводится информация об установлении соединения, режиме

дуплекса и скорости работы.

4.3.3 Проверка состояния интерфейса E1

Для проверки состояния интерфейса мультиплексоров серии ToPGATE используется пункт

меню «3.2.1 /E1».

Отображается информация о состоянии виртуального соединения интерфейсов и его

конфигурации.

4.3.4 Проверка состояния интерфейса TDMoP

Для проверки состояния интерфейса мультиплексоров серии ToPGATE используется пункт

меню «3.2.2 /TDMoP».

Отображается информация о состоянии виртуального соединения интерфейсов и его

конфигурации.

4.3.5 Установка диагностических шлейфов

Тестовый режим позволяет проверить как аппаратную часть локального мультиплексора,

так и различные сегменты сети, образованной линиями передачи данных, а также локальным и

удаленным оборудованием. Изолировать отдельные участки тракта можно включением тестовых

шлейфов в интерфейсы E1. Мультиплексор дает возможность включать в каждый из интерфейсов E1

два вида диагностических шлейфов – локальный и удаленный.

В режиме локального шлейфа мультиплексор соединяет выход приемника интерфейса E1

с входом его передатчика. Сигнал, поступающий на интерфейс E1, передается к удаленному

мультиплексору, а сигнал, принятый от удаленного мультиплексора и относящийся к данному

интерфейсу E1, игнорируется.

Для включения локального шлейфа на порту необходимо во вкладке меню «3.2.2.1 Пункт

/TDMoP/порт/config» параметр Loop перевести в значение Yes.

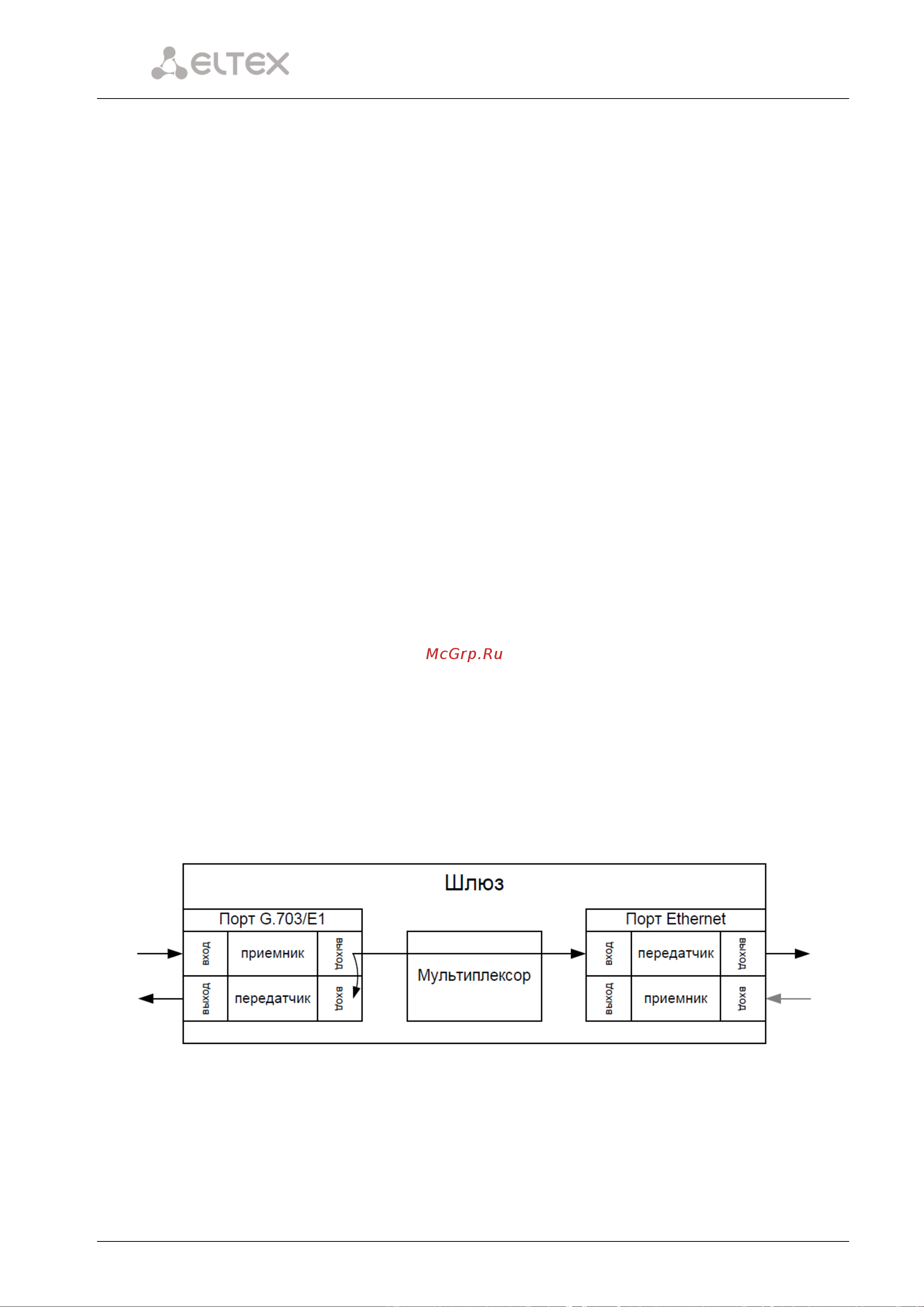

Схема прохождения сигнала в режиме локального шлейфа

Для включения удаленного шлейфа на порту необходимо во вкладке меню «3.2.1.1 Пункт

/E1/порт/config» параметр Loop перевести в значение Yes.
