10 SHDSL модем MXL2-2
информация.
10
call/answ
Кнопка посылки служебного вызова/ответа на вызов.
11
DP0,
DP1
Расцепители схемы дистанционного питания.
12
Power
Тумблер питания.

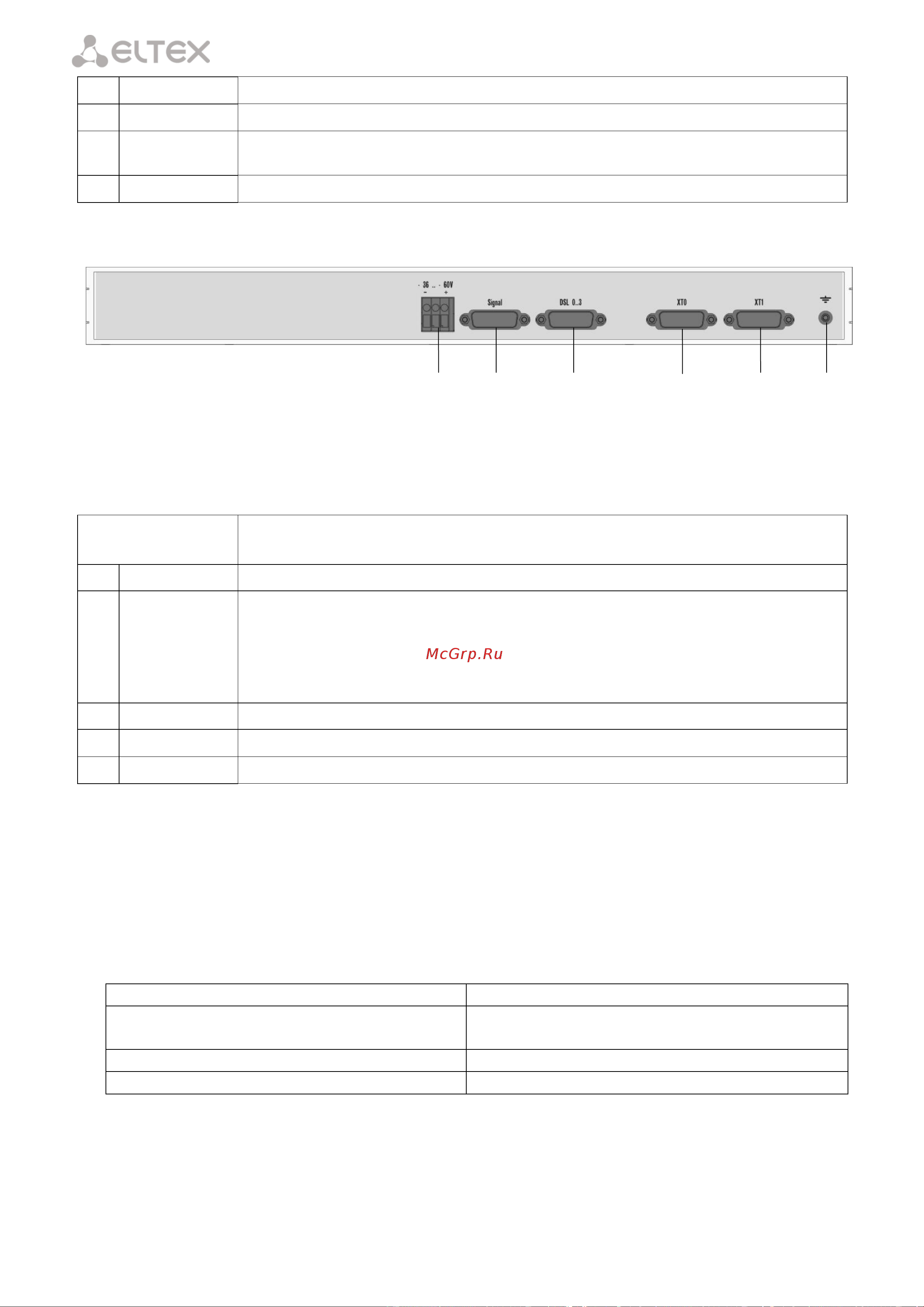

Внешний вид задней панели устройства показан на рисунке 4.
Рисунок 4 – Внешний вид задней панели.
Таблица 3. Описание разъемов задней панели устройства
Элемент
передней панели
Описание
1
36 .. 60V
Разъем для подачи питания.
2
Signal
Разъем для подключения цепей связи с объектом. К разъему Signal
могут быть подключены датчики различного назначения и устройства
оповещения. Тип интерфейса – «сухие контакты», входы и выходы
имеют оптронную развязку. Количество входов сигнализации – 4.
Количество выходов (групп переключающих контактов) – 2.
3
DSL0..3
Разъем для подключения потоков SHDSL.
4
XT0 XT1
Разъем для подключения потоков E1/ИКМ15.
5
Клемма заземления.
Назначение контактов разъемов приведено в Приложении Б.
2.6 Световая индикация
На передней панели расположены индикаторы состояния устройства и индикаторы
состояния потоков DSL.
Индикатор Alarm показывает общее состояние устройства.
Таблица 2. Световая индикация состояния устройства.
Состояние индикатора
Состояние потока
Погашен
Нормальная работа или устройство
выключено.
Красный, горит постоянно
Авария устройства
Красный, мигает с интервалом 1 сек.
Устройство загружено с нажатой кнопкой F.
Индикатор Sync горит зеленым цветом, если установлена синхронизация от одного из
источников синхронизации, выбранных в конфигурации устройства.
Общее состояние потоков Е1/ИКМ15 отображается индикатором Info. Перечень состояний
индикатора приведен в таблице 3.
1 2 3 4 4 5
