SHDSL модем MXL2-2 21

– clock source – выбор внутреннего или внешнего (2048кГц по G.703) источника

синхронизации. При выборе внешнего источника в настройках всех портов в clock settings

должен быть выбран режим no synch;

– HDLC settings – выбор типа инверсии приема и передачи данных для интерфейсов

HDLC. Это может потребоваться для исключения длинных последовательностей нулей в

системе передачи – например, для исключения сбоя синхронизации в системах ИКМ15.

3.7 Настройка коммутации каналов

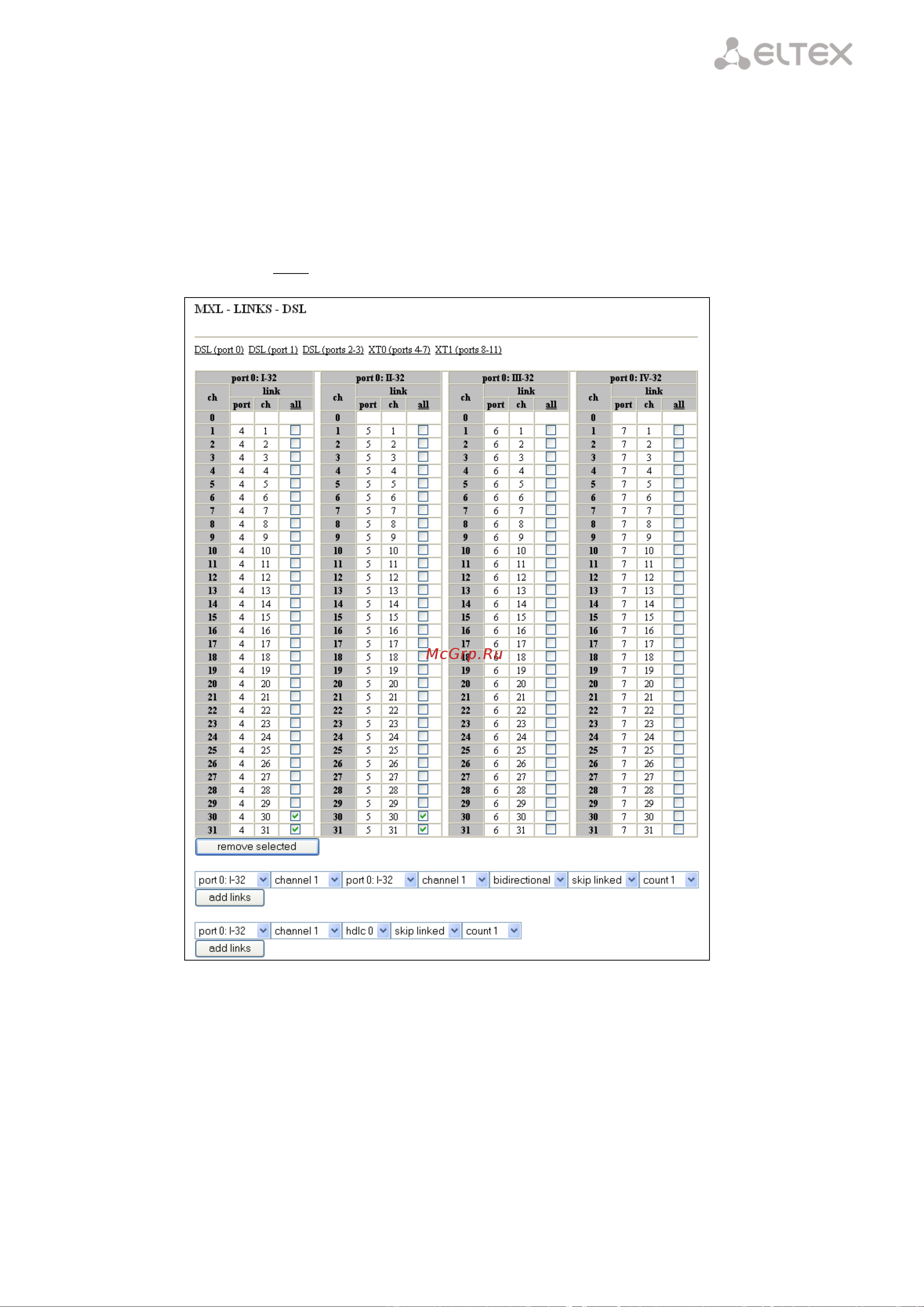

При выборе ссылки «links» раздела «Settings» появляется коммутационное поле, в котором

прописываются соединения между портами устройства.

В коммутационном поле отображаются все канальные интервалы устройства, которые

могут участвовать в коммутации, каналы разбиты по страницам. На каждой странице

отображаются каналы, относящиеся к определенному физическому интерфейсу. Ссылки,

расположенные над таблицей коммутации, предназначены для выбора страницы.

Все коммутационное поле размещено на четырех страницах:

– DSL (port 0) – каналы, относящиеся к потоку DSL0;

– DSL (port 1) – каналы, относящиеся к потоку DSL1;

– DSL (ports 2-3) – каналы, относящиеся к потокам DSL2 и DSL3;

– XT0 (ports4-7) – каналы, относящиеся к потокам на субмодуле 0;

– XT1 (ports8-11) – каналы, относящиеся к потокам на субмодуле 1.
