SHDSL модем MXL2-2 7

2.2 Структура и принцип работы изделия

Модем состоит из следующих функциональных узлов:

– контроллер;

– управляемый Ethernet Switch уровня 2;

– кросс-коммутатор;

– PLL – схема фазовой автоподстройки частоты (ФАПЧ);

– HDLC – контроллер протокола передачи данных;

– DSL0..3 – интерфейсы SHDSL;

– ДП0, ДП1 – источники дистанционного питания;

– сменный субмодуль:

М4Е1 – субмодуль для подключения 4-х потоков Е1;

М4И15 – субмодуль для подключения 4-х потоков ИКМ-15 (NRZ, AMI, HDB3).

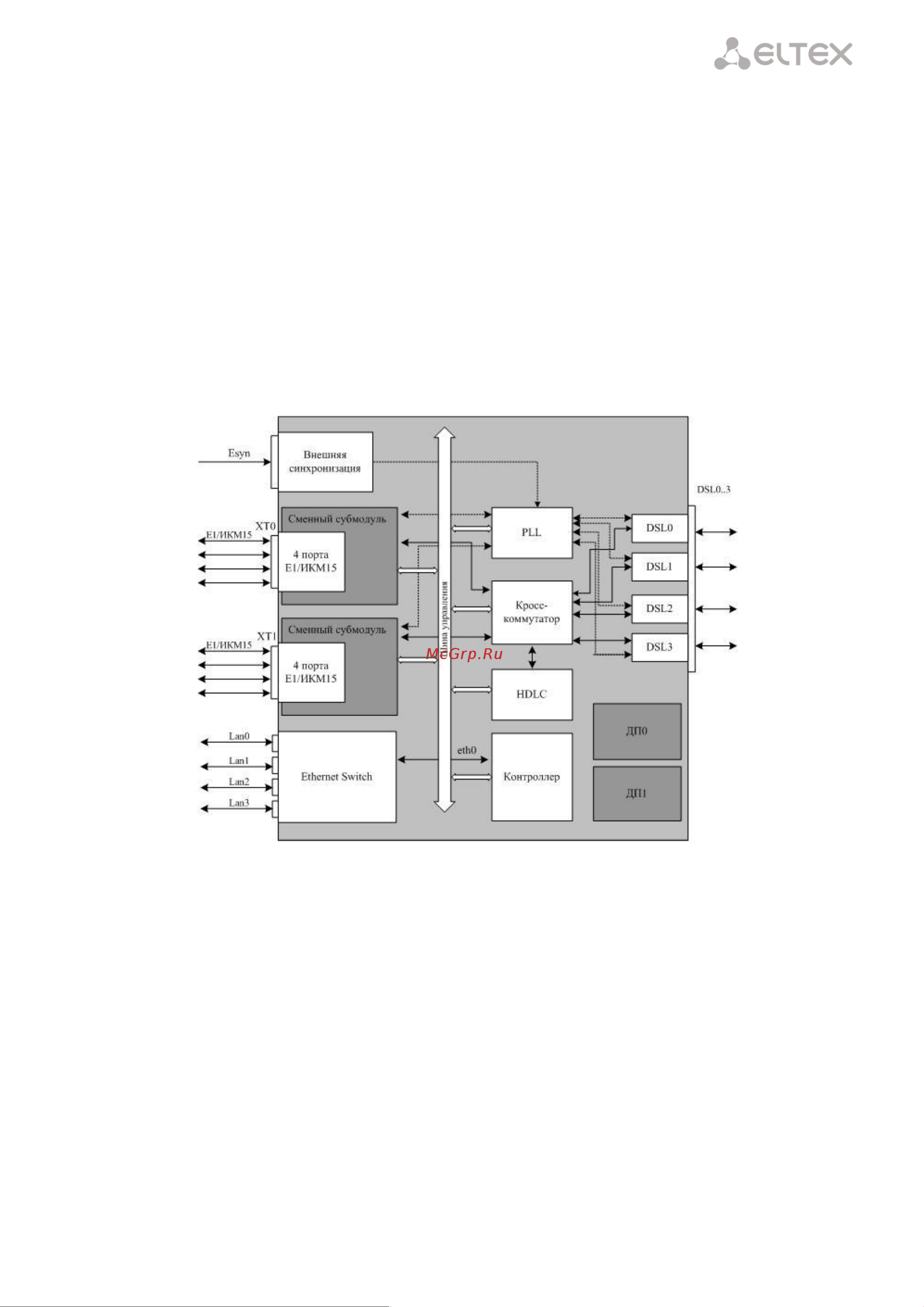

Функциональная схема модема представлена на рисунке 2.

Рисунок 2 – Функциональная схема

Количество интерфейсов DSL, источников дистанционного питания, а также количество и

тип субмодулей определяется на этапе заказа.

2.3 Схема синхронизации

В качестве источника синхронизации модема может быть выбран любой из потоков

Е1/ИКМ15, поток DSL или вход внешней синхронизации. В конфигурации модема можно задать

два источника синхронизации – основной и резервный, активным может быть только один из

них. Выбор активного источника делает модем на основании приоритета и информации о

наличии сигнала.

Сигнал с активного входа подается на тактовый генератор модема со схемой фазовой

автоподстройки частоты (PLL). Сигнал генератора используется для тактирования всех узлов

модема, обеспечивая их синхронную работу.

Интерфейсы DSL модема работают в синхронном режиме. При организации

взаимодействия устройств по каналу DSL, ведущим по синхронизации всегда является
