11
Фвх
ОЗиК
ПН
И
К
Фвых
ВИП
1.3.4 Работа инвертора
Инвертор представляет собой полупроводниковый высокочастотный
преобразователь постоянного напряжения в стабилизированное переменное
однофазное. Структурная схема изделия представлена на рисунке 1.5.

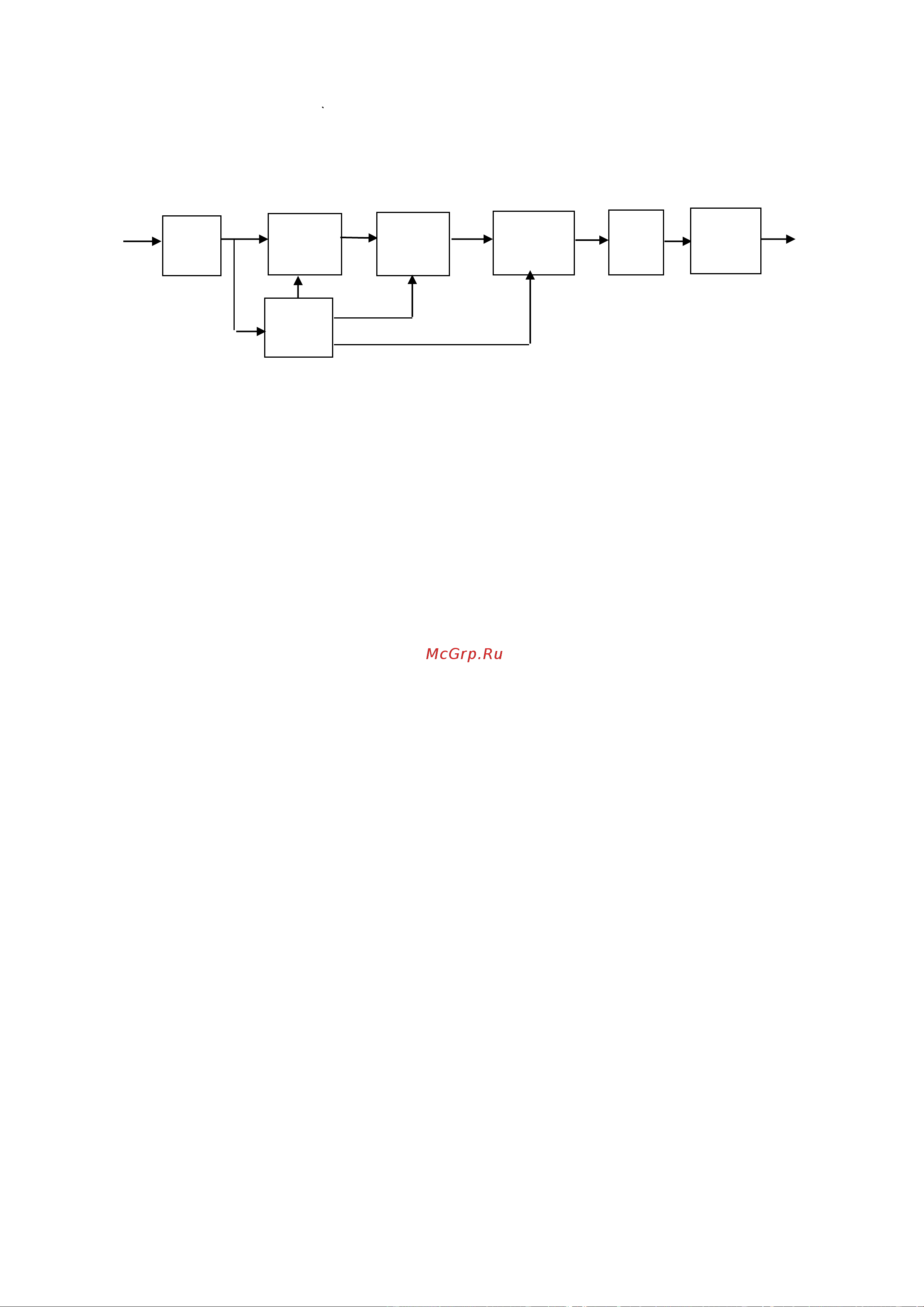

Рисунок 1.5 Инвертор. Структурная схема
Входной фильтр (Фвх) обеспечивает подавление «проводных» помех
до допустимого уровня (см. таблицу 1.2), а также понижает уровень
пульсаций и радиопомех на входе инвертора. Ограничитель зарядного тока и
коммутатор (ОЗиК) ограничивает зарядный ток входных конденсаторов и
обеспечивает отключение при провалах, превышении и неверной полярности
входного напряжения. Вспомогательный источник питания (ВИП)
обеспечивает питанием управляющие цепи всех узлов. Преобразователь
напряжения (ПН) преобразует постоянное входное напряжение в
стабилизированное постоянное напряжение и обеспечивает гальваническую
развязку между входом и выходом. Инвертор (И) преобразует постоянное
напряжение в однофазное переменное напряжение. Выходной коммутатор
(К) защищает нагрузку в случае неисправности инвертора и потери
синхронизации при параллельной работе. Выходной фильтр вых)
обеспечивает необходимый уровень радиопомех на выходе.
Входной двухзвенный фильтр обеспечивает подавление
высокочастотных и 100 Гц-вых составляющих. Ограничитель заряда
резистивный. Коммутатор выполнен на механических реле.
Высокочастотный преобразователь напряжения работает на частоте 70кГц и
выполнен по схеме сдвоенного однотактного преобразователя. Инвертор
работает на частоте 20кГц и выполнен по мостовой схеме. Двухзвенный
выходной фильтр служит для подавления высокочастотных составляющих
помех.
Входное напряжение, поданное на входные клеммы, через входной
фильтр поступает на ВИП и через ОЗиК на входные конденсаторы
преобразователя. При правильной полярности входного напряжения и
нахождении его значения в заданных пределах происходит включение
преобразователя, а коммутатор шунтирует ограничитель заряда, обеспечивая
возможность протекания силовых токов на вход преобразователя. После
запуска преобразователя на входе инвертора появляется стабилизированное
постоянное напряжение. Затем включается инвертор.
