4
Таблица 1.1– Состав изделия
Наименование
кол-во,
шт.
1.
Инвертор Штиль серии PS
1
2.
Комплект кабелей
1)
1
3.
Руководство по эксплуатации
1
1)
- отдельно не поставляется, если инвертор входит в состав инверторной
системы в шкафу (стойки). Подробное описание – см.таблицу 1.7

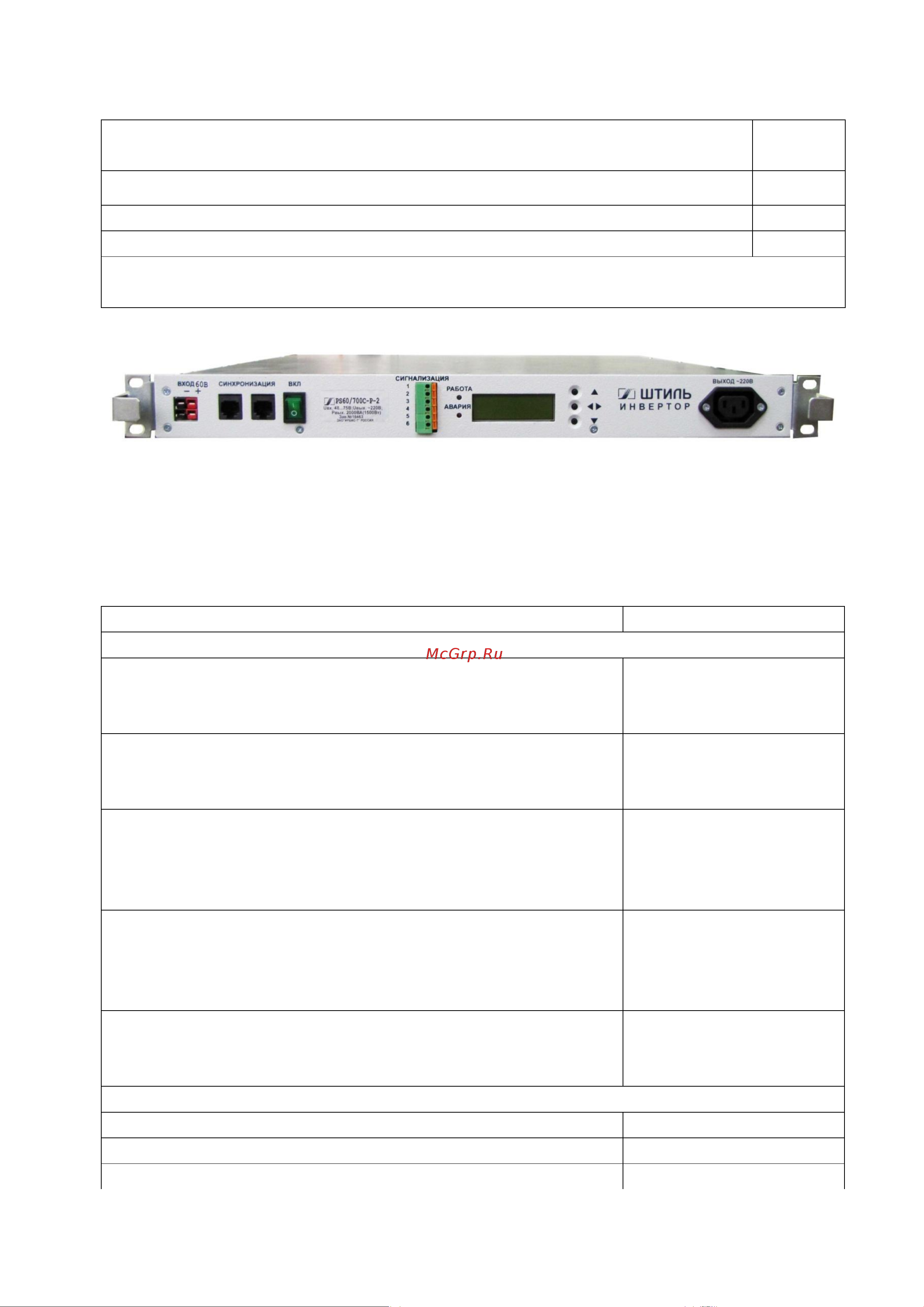

Рисунок 1.1 – Инвертор Штиль серии PS модификации С-Р-2.
Вид с фронтальной стороны
1.2 Технические характеристики
Основные характеристики изделия приведены в таблице 1.2.
Таблица 1.2 – Технические характеристики изделия
Наименование параметра
Значение параметра
Входные параметры напряжения постоянного тока
Номинальное входное постоянное напряжение, В:
PS24/700C-P-2,
PS220/700C-P-2
24
220
Диапазон входного постоянного напряжения, В:
PS24/700C-P-2,
PS220/700C-P-2
20…30
180…257
Напряжение отключения/включения при пониженном
входном напряжении, В:
PS24/700C-P-2,
PS220/700C-P-2
20±0,2 / 22±0,2
180±2,0 / 197±2,0
Напряжение отключения/включения при
повышенном входном напряжении, В:
PS24/700C-P-2,
PS220/700C-P-2
30,2±0,5 / 29±0,3
257±4,0 / 245±2,0
Максимальный потребляемый ток
1)
, не более, А:
PS24/700C-P-2,
PS220/700C-P-2
65
8
Выходные параметры напряжения переменного тока
Номинальное выходное напряжение, В
220 ± 3%
Форма выходного напряжения
Синусоидальная
Частота, Гц
50± 0,5
