6 ГБРА.436727.006

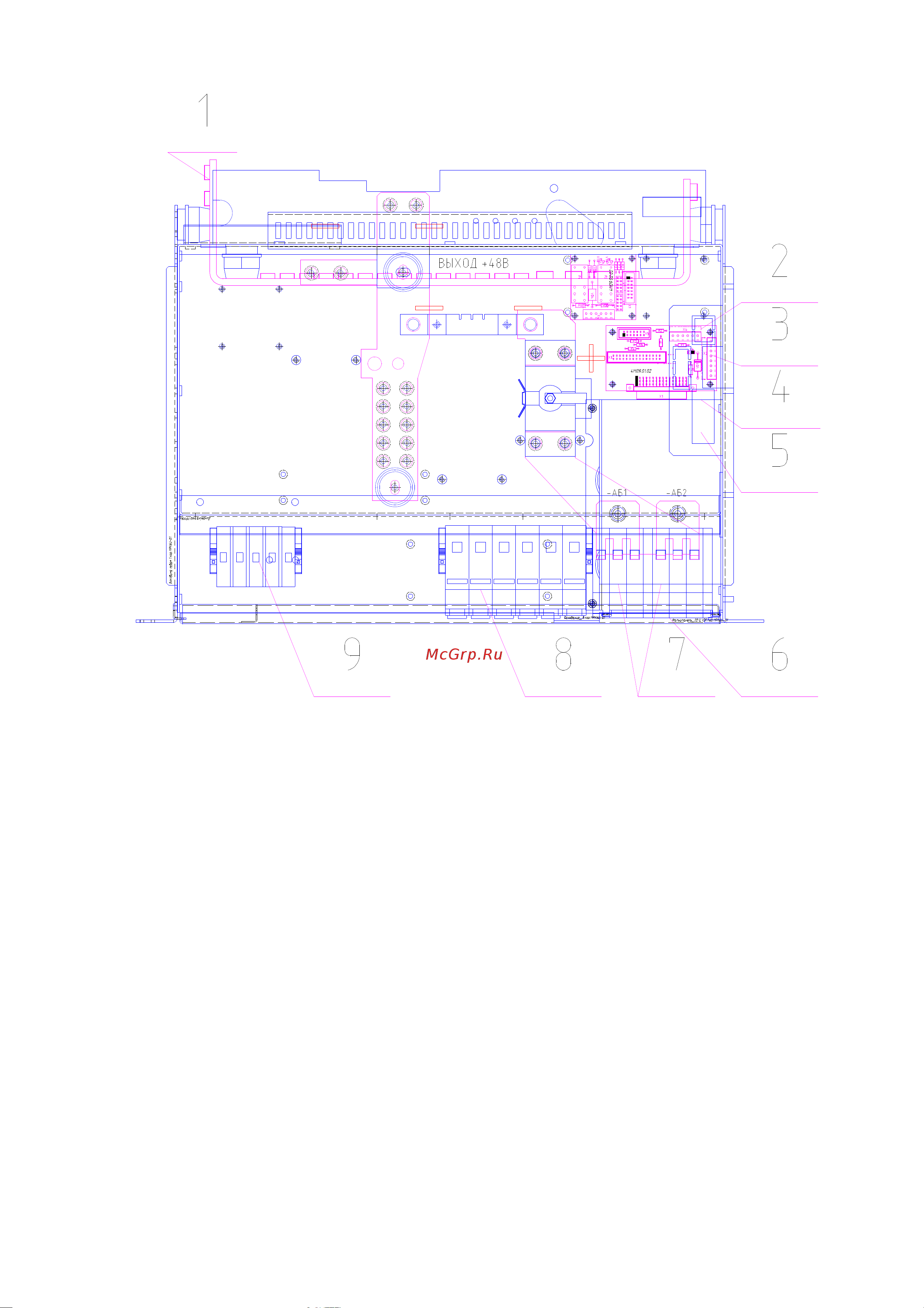

1 – шина для подключения нагрузки

постоянного напряжения 48В,

2 – разъем TCP/IP (дополнительная

опция),

3 – разъем дистанционной

сигнализации,

4 – разъемы RS485,

5 – разъем для подключения

температурного датчика,

6 – контроллер Штиль PSC-200,

7 – автоматические выключатели

защиты АБ,

8 – сервисные автоматические

выключатели защиты нагрузки,

9 – выводы для подключения сети

переменного напряжения «Сеть»

Рисунок 1.2 – Установка питания постоянного тока PS48-0160. Вид сверху.
