ОСВЕТИТЕЛЬ ИНФРАКРАСНЫЙ
IR-530-850 digital 2
IR-530-850 digital 2 - инфракрасный лазерный осветитель,
предназначенный для использования с цифровыми приборами
ночного видения и приборами на базе ЭОП в ночных условиях.
Особенностями инфракрасного осветителя являются малый вес и
компактность в сочетании с современными цифровыми
технологиями. Осветитель имеет полностью цифровое
управление, память предустановок, равномерное пятно, питание
от аккумулятора 18650, регулировки положения лазерного пятна и
расходимости излучения.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Мощность излучения диода
150 мВт
Мощность излучения в турборежиме
300 мВт
Длина волны
850 нм
Регулировка луча
да
Угол излучения
1-10º
Управление
Цифровое, 4 положения,
память предустановок
Макс. дальность действия *
1000 м
Батарея
1x18650, 3.7В
Время жизни батареи
5-10 часов (при 24°C)
Габариты
95Х54Х28 мм
Вес (без батареи и крепления)
0.1 кг
Диапазон температур
-20°С...+50°С
Класс защиты
IPX6
Ударная нагрузка
500g
*Максимальная дальность зависит от чувствительности сенсора.
Внимание! Полосы и неравномерность по краям могут быть
видны в поле подсветки. Это не является дефектом и не
влияет на оптические характеристики.
НЕ НАВОДИТЬ НА ГЛАЗА.
БЕЗОПАСНАЯ ДИСТАНЦИЯ НЕ МЕНЕЕ 2 МЕТРОВ.

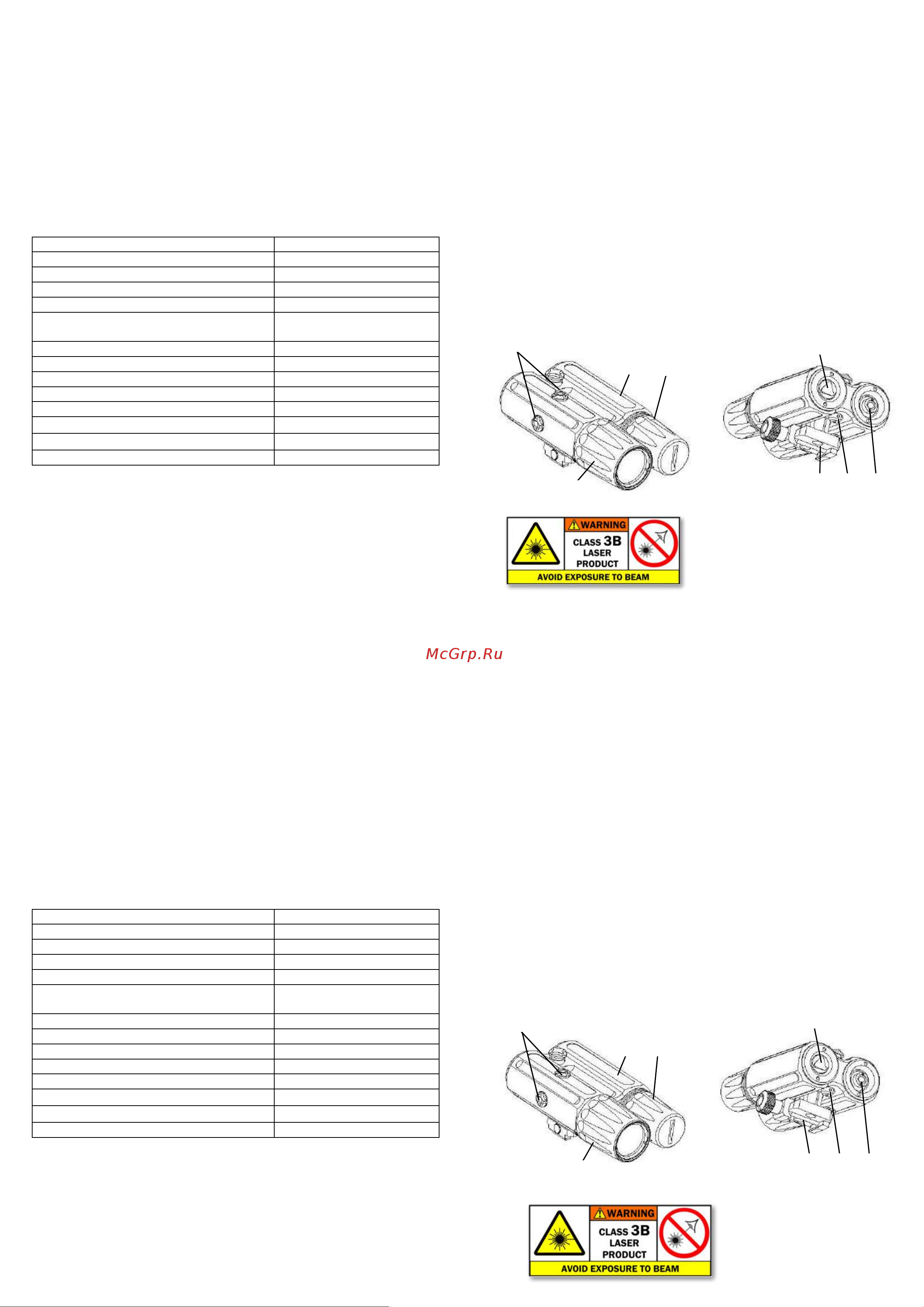

ПОРЯДОК РАБОТЫ
1. Открутите крышку (1) батарейного отсека (2).
2. Вставьте батарею 18650 в батарейный отсек (2), соблюдая
полярность.
3. Для включения ИК осветителя кратковременно нажмите кнопку
(3) при этом загорится красный индикатор в отверстии оправы
(7). Выходная мощность имеет четыре положения. При каждом
нажатии кнопки (3) выходная мощность изменяется по
возрастающей и по кругу при этом соответственно изменяется
яркость индикатора (7). Для выключения ИК-подсветки нажмите и
удерживайте кнопку (3) в течение 3 секунд. Процессор запоминает
последнее значение установленной мощности излучения.
4. Наведите осветитель на объект, сфокусируйте угол подсветки
объективом (5). Угол меняется от 1 до 10 градусов.
5. Турборежим. Нажмите быстро два раза кнопку (3), мощность
излучения увеличится в два раза (до 300мВт).
6. Кронштейн «пикатини» (6) предназначен для крепления
осветителя. Направление луча регулируется винтами (4) с
помощью шестигранного ключа 2 мм.
7. После завершения эксплуатации ИЗВЛЕКИТЕ БАТАРЕЮ.
ОСВЕТИТЕЛЬ ИНФРАКРАСНЫЙ
IR-530-850 digital 2
IR-530-850 digital 2 - инфракрасный лазерный осветитель,
предназначенный для использования с цифровыми приборами
ночного видения и приборами на базе ЭОП в ночных условиях.
Особенностями инфракрасного осветителя являются малый вес и
компактность в сочетании с современными цифровыми
технологиями. Осветитель имеет полностью цифровое
управление, память предустановок, равномерное пятно, питание
от аккумулятора 18650, регулировки положения лазерного пятна и
расходимости излучения.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Мощность излучения диода
150 мВт
Мощность излучения в турборежиме
300 мВт
Длина волны
850 нм
Регулировка луча
да
Угол излучения
1-10º
Управление
Цифровое, 4 положения,
память предустановок
Макс. дальность действия *
1000 м
Батарея
1x18650, 3.7В
Время жизни батареи
5-10 часов (при 24°C)
Габариты
95Х54Х28 мм
Вес (без батареи и крепления)
0.1 кг
Диапазон температур
-20°С...+50°С
Класс защиты
IPX6
Ударная нагрузка
500g
*Максимальная дальность зависит от чувствительности сенсора.
Внимание! Полосы и неравномерность по краям могут быть
видны в поле подсветки. Это не является дефектом и не
влияет на оптические характеристики.
НЕ НАВОДИТЬ НА ГЛАЗА.
БЕЗОПАСНАЯ ДИСТАНЦИЯ НЕ МЕНЕЕ 2 МЕТРОВ.
ПОРЯДОК РАБОТЫ
1. Открутите крышку (1) батарейного отсека (2).
2. Вставьте батарею 18650 в батарейный отсек (2), соблюдая
полярность.
3. Для включения ИК осветителя кратковременно нажмите кнопку
(3) при этом загорится красный индикатор в отверстии оправы
(7). Выходная мощность имеет четыре положения. При каждом
нажатии кнопки (3) выходная мощность изменяется по
возрастающей и по кругу при этом соответственно изменяется
яркость индикатора (7). Для выключения ИК-подсветки нажмите и
удерживайте кнопку (3) в течение 3 секунд. Процессор запоминает
последнее значение установленной мощности излучения.
4. Наведите осветитель на объект, сфокусируйте угол подсветки
объективом (5). Угол меняется от 1 до 10 градусов.
5. Турборежим. Нажмите быстро два раза кнопку (3), мощность
излучения увеличится в два раза (до 300мВт).
6. Кронштейн «пикатини» (6) предназначен для крепления
осветителя. Направление луча регулируется винтами (4) с
помощью шестигранного ключа 2 мм.
7. После завершения эксплуатации ИЗВЛЕКИТЕ БАТАРЕЮ.
6 7 8
4
2 1
5
3
2 1
4
3
6 7 8
5
