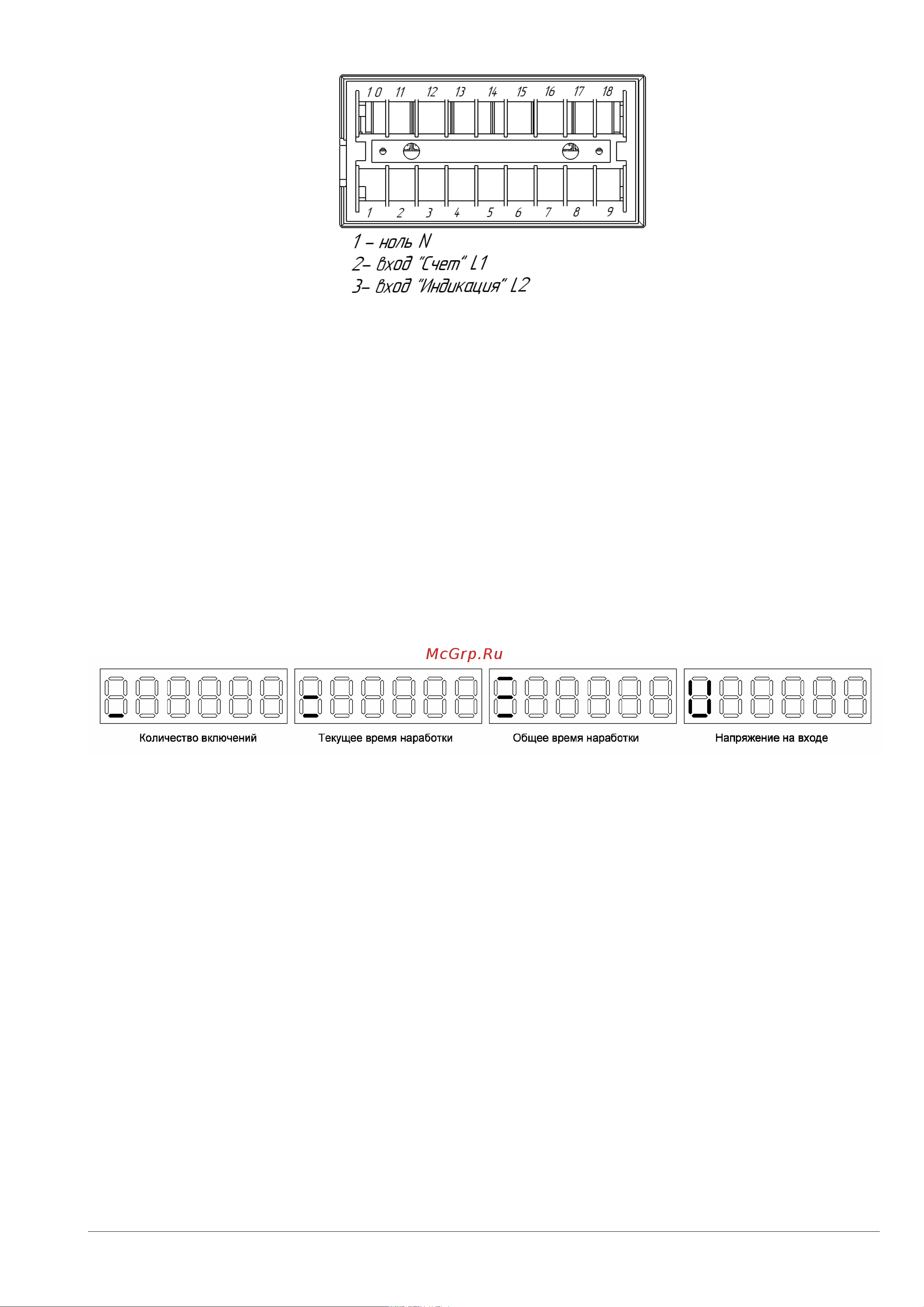

Рис. 1 Схема подключения

В основном режиме устройство показывает либо общую наработку (не

сбрасывается), либо текущую наработку (от сброса до сброса), либо количество

включений, либо текущее поданное напряжение. Наработка отображается в часах,

количество включений в единицах, напряжение в вольтах. При включении в

основной режим устройство 3 секунды показывает число включений, затем

переходит к индикации текущей наработки. При нажатии на кнопку, устройство

переключается на индикацию общей наработки, при следующем нажатии

напряжения на клеммах, при следующем - числа включений, при дальнейших

нажатиях переключение происходит по кругу. Обозначение текущего

отображаемого параметра происходит за счет мигания сегментов индикатора (см.

рис. 2)

Рис. 2

Автоматический возврат к индикации текущей наработки оборудования происходит

при отсутствии нажатий на кнопку в течении 10 секунд.

В режиме «индикация» можно просматривать накопленные показания без

включения оборудования. При подаче питания на вход «индикация» отобразиться

888888, далее устройство циклически с задержкой в три секунды переключается

между показаниями: число включений, текущую наработку, общую наработку и

напряжения на входе. При нажатии кнопки переключение происходит к

следующему параметру.

Сброс текущей наработки происходит при долгом нажатии кнопки в режиме

индикации.

Время наработки отображается в 2х режимах - до 100 часов на дисплее

отображаются часы и минуты наработки, после 100 часов отображаются только часы

наработки. Разряды минут и часов разделены точкой(см. рис. 3)

ПСРЭ.01.WTM20.01 5
