цветом. Конструкция шкафа должна обеспечивать защиту прибора от попадания в

него влаги, грязи и посторонних предметов. Подключение цепей питания

производится через винтовые клеммы, без разбора корпуса в соответствии с

маркировкой.

ВНИМАНИЕ: Все монтажные работы производить при отключенном питании

данного устройства и всех подключаемых устройств.

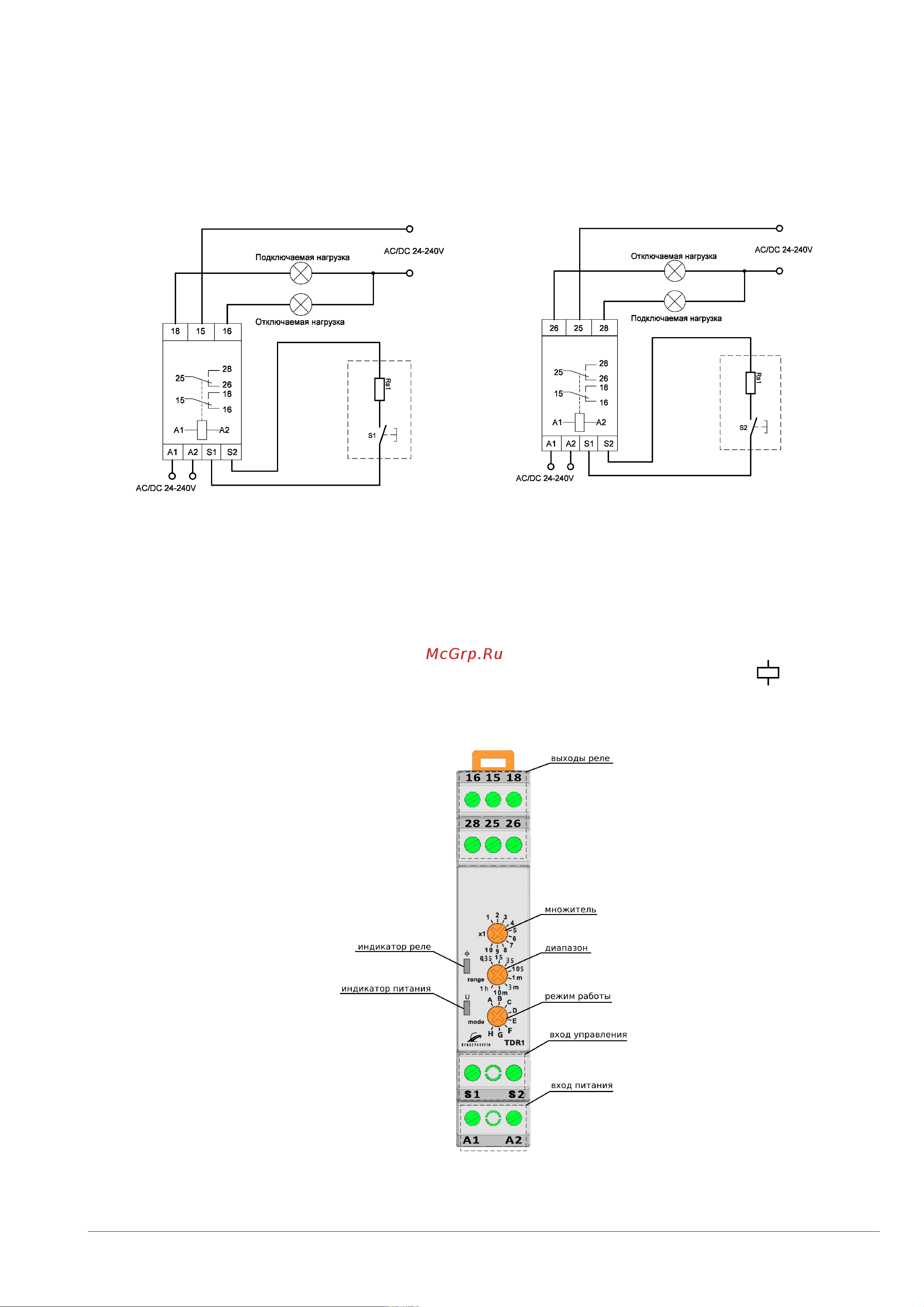

Рис.1 Принципиальная схема подключения реле времени TDR1

На лицевой панели устройства (Рис. 2) расположены: поворотный

переключатель для задания выдержки времени «x1» (установка значений единиц 1-

10), поворотный переключатель «range» для задания временного диапазона,

поворотный переключатель «mode» для задания алгоритма работы устройства,

индикатор включения питания «U», индикатор срабатывания реле « ».

Смена диаграмм работы и времени выдержки возможна только после

снятия напряжения и отработки текущего алгоритма диаграммы.

Рис.2 Панель управления и индикации реле времени TDR1
