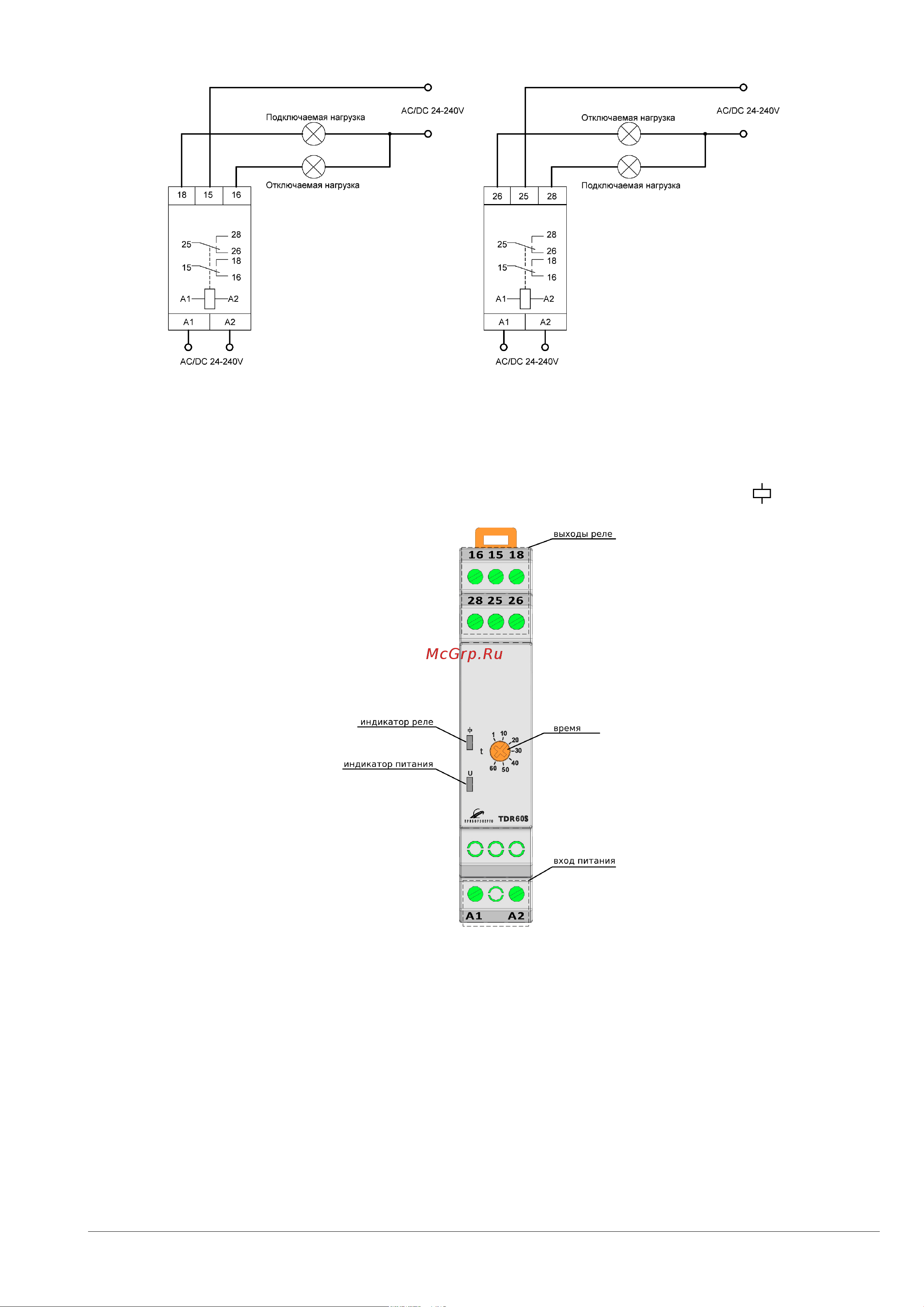

Рис.1 Принципиальная схема подключения реле времени TDR60S

На лицевой панели устройства (Рис. 2) расположены: поворотный

переключатель для задания выдержки времени «t» (установка значений 1-60 сек.),

индикатор включения питания «U» и индикатор срабатывания реле « ».

Рис.2 Панель управления и индикации реле времени TDR60S
