отсчёт времени и состояние внутреннего реле.

Конструкция шкафа должна обеспечивать защиту прибора от попадания в него

влаги, грязи и посторонних предметов. Подключение цепей питания производится

через винтовые клеммы, без разбора корпуса в соответствии с маркировкой.

ВНИМАНИЕ: Все монтажные работы производить при отключенном питании

данного устройства и всех подключаемых устройств.

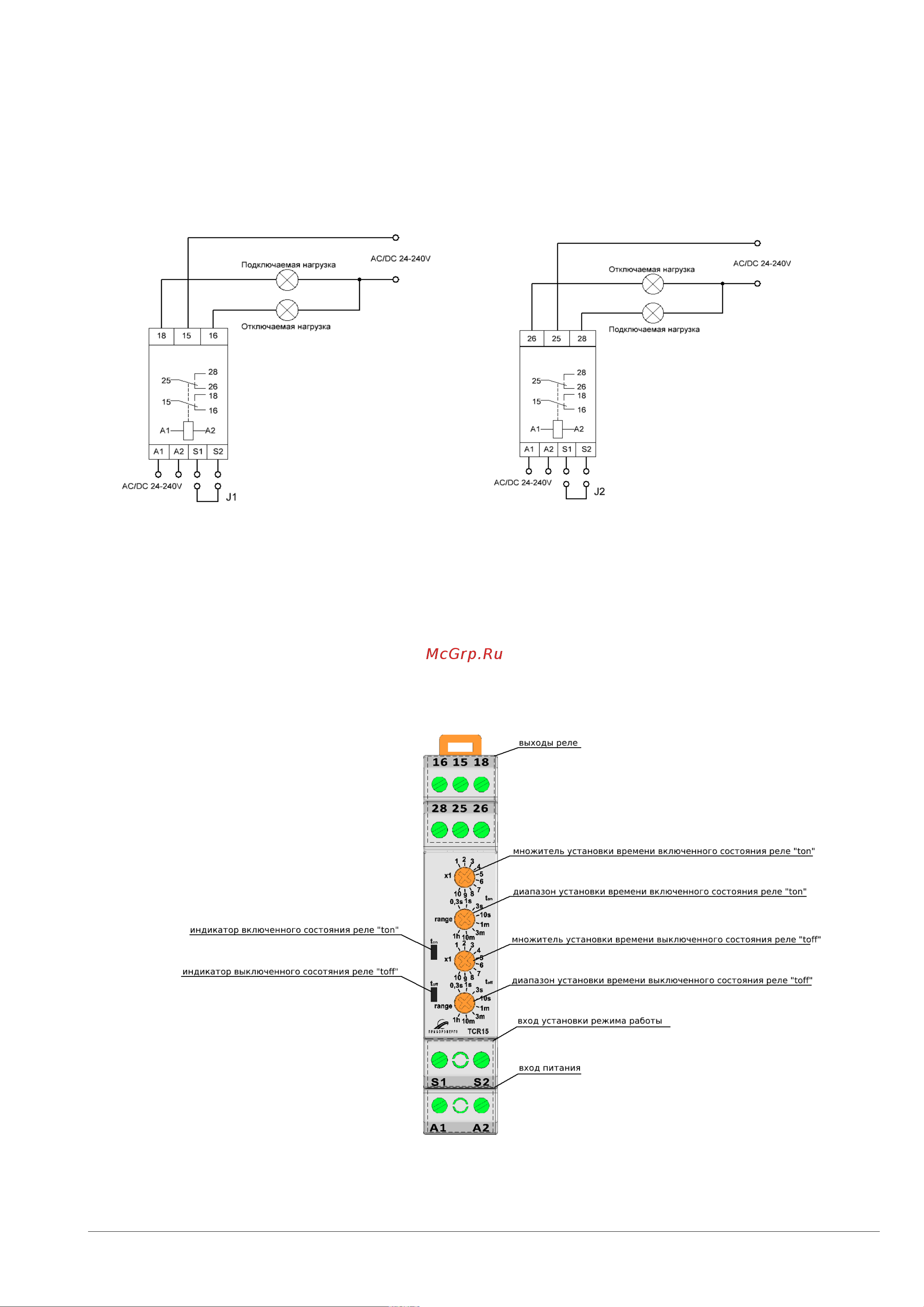

Рис.1 Принципиальная схема подключения реле времени TCR15

На лицевой панели устройства (Рис. 2) расположены: поворотные

переключатели для задания времени включения и выключения «x1» (установка

значений единиц 1-10), поворотные переключатели «range» для задания

временного диапазона, индикаторы состояния реле «ON» и «OFF».

Смена диаграмм работы и времени выдержки возможна только после снятия

напряжения.

Рис.2 Панель управления и индикации реле времени TCR15
