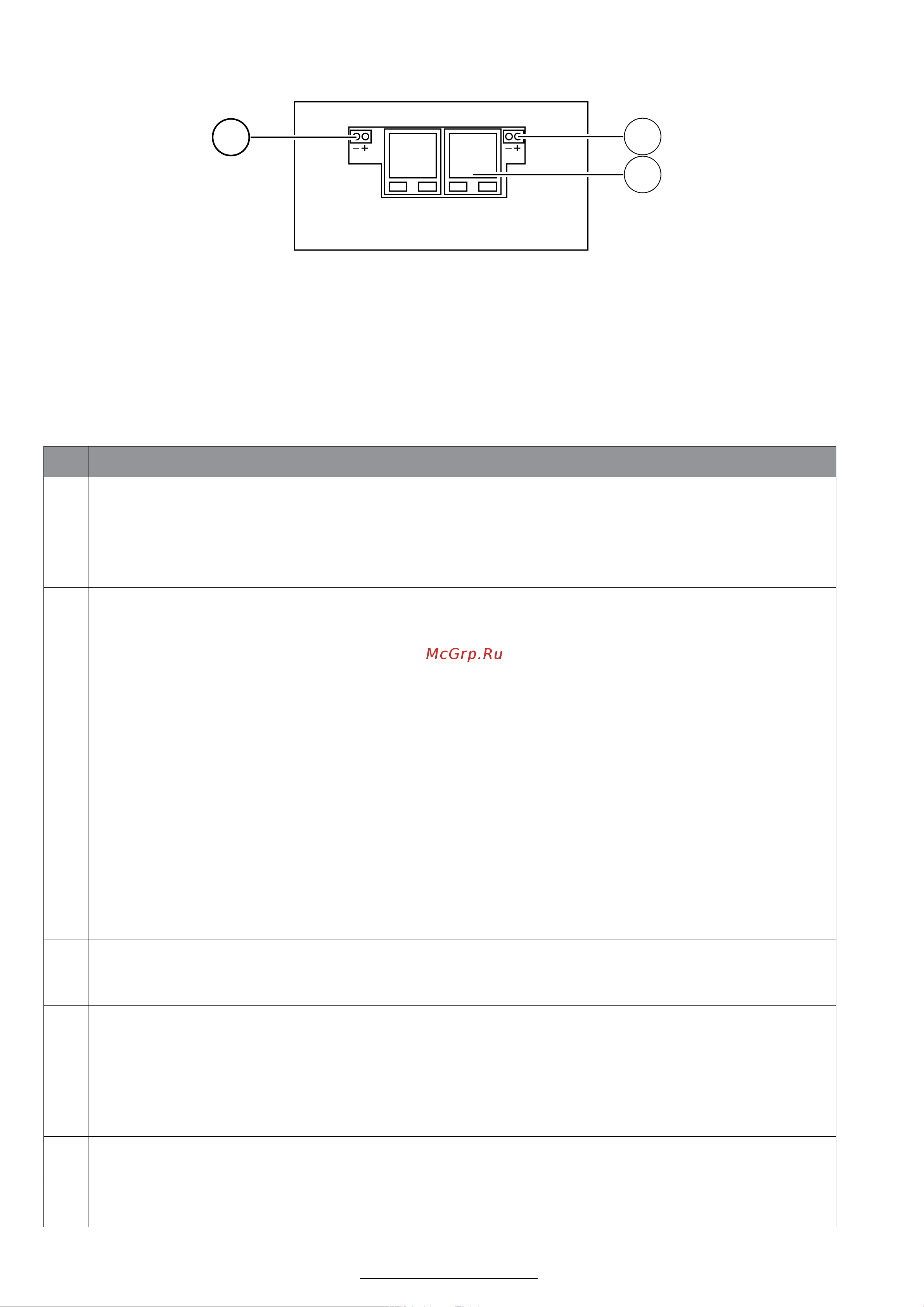

Рисунок 2 — Нижняя панель ВП

№ Описание

1 Встроенный микрофон. Устройство ввода.

2 Кнопка экстренного вызова. Нажатие данной кнопки осуществляет запрос на установ-

ление связи или ответ на вызов диспетчера в зависимости от режима работы блока.

3 Индикатор состояния. Трехцветный светодиод, предназначен для отображения следую-

щих режимов:

Режим вызова панели (входящий):

- При вызове панели диспетчером центрального поста, светодиод начинает мигать крас-

ным цветом (одновременно, в динамике раздается сигнал привлечения внимания).

- При нажатии (ответ) кнопки поз. 2, светодиод загорается зеленым цветом (связь уста-

новлена).

Режим вызова диспетчера поста (исходящий):

- При вызове абонентом центрального поста, осуществляемого нажатием кнопки, поз.

2, светодиод загорается красным цветом и сопровождается тональным сигналом до

ответа диспетчера.

- При ответе диспетчера светодиод загорается зеленым цветом.

- В случае потери связи с центральным постом, светодиод начинает мигать желтым цве-

том, индицируя неисправность.

4 Встроенный громкоговоритель. Устройство вывода. Предназначен для воспроизведения

сигнала привлечения внимания и ответа дежурного диспетчера.

5 Расположенный на печатной плате адресный DIP переключатель. Используется для

установки адреса (с 1 по 32) устройства SW1-SW5. Управление терминирующим резисто-

ром 120 Ом SW6.

6 Разъемы ПОРТЫ СВЯЗИ – 2 разъема RJ-45 для подключения абонентских вызывных

панелей CP-8032/CP-8032i к системе ROXTON CS.

7 Клеммы ввода дополнительного питания (DC 24В).

8 Клеммы сухого контакта. Появление сигнала на клеммах при осуществлении входящего

или исходящего вызова.

Таблица 2 — Описание элементов управления, индикации и разъемов.

1.4.11 На передней панели расположены устройства ввода (микрофон) и вывода речевой ин-

формации (головка громкоговорителя). На нижней панели располагаются разъемы питания и ком-

мутации. Описание представлено в таблице 3.
