WWW.ROXTON.RU

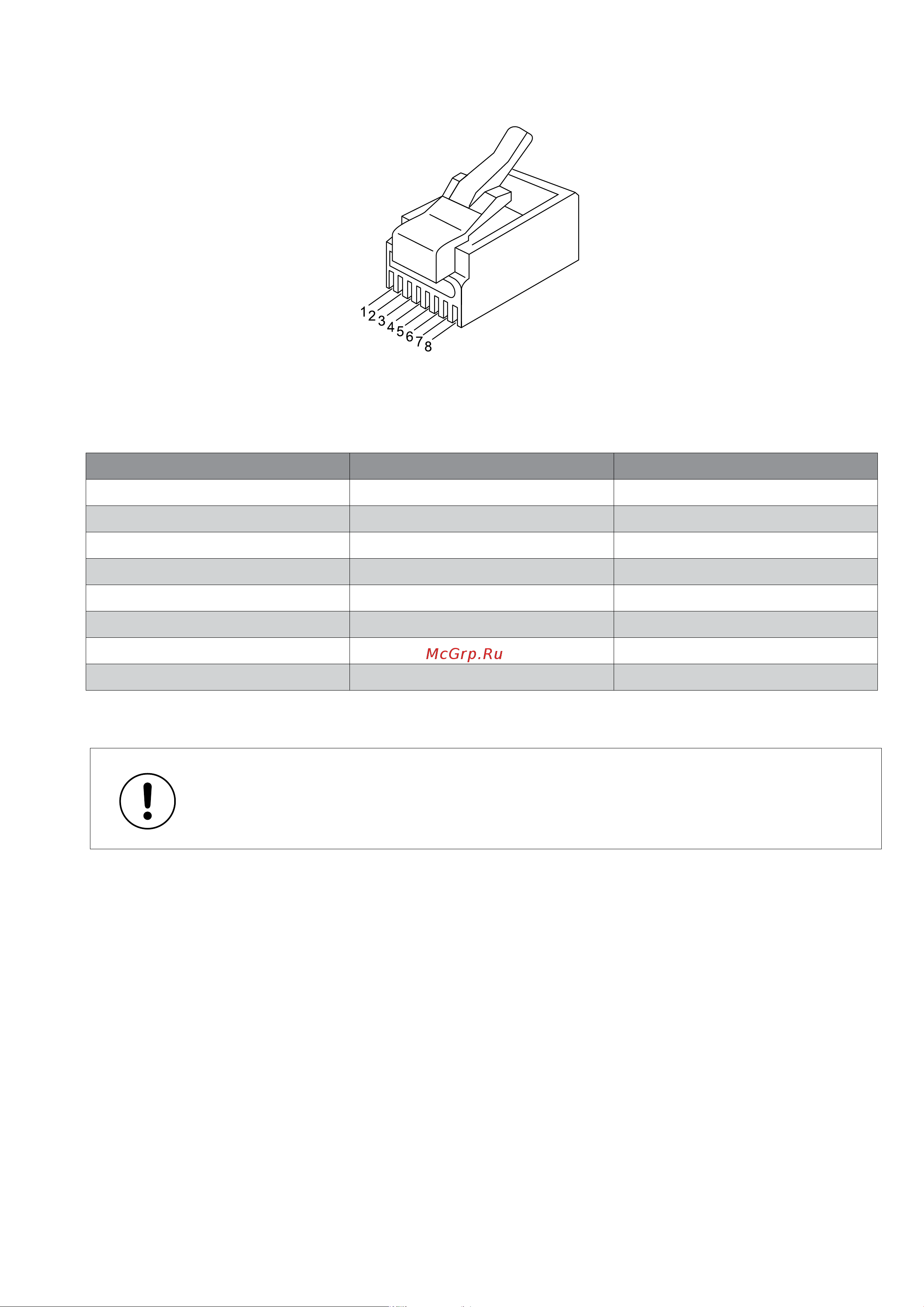

Рисунок 3 — Нумерация контактов разъема RJ-45

Номер контакта Цвет Назначение

1 белый/оранжевый Данные -

2 оранжевый Данные +

3 белый/зеленый Звук 1 +

4 синий Звук 2 +

5 белый/синий Звук 2 -

6 зеленый Звук 1 -

7 белый/коричневый Питание +24 В

8 коричневый Общий

Таблица 4 — Распиновка кабеля

ВНИМАНИЕ!

Неправильная распиновка кабеля может привести к выходу системы из строя

2.3.4 Схема подключения ВП к системе ROXTON CS представлена в Приложении Е.

2.3.5 После подключения изделия, для изделий CP-8032 – установите изделие на рабочую поверх-

ность и присоедините лицевую панель, согласно Приложению Г. Для изделий CP-8032i – присоедините

заднюю панель к ВП и установите изделие в заранее подготовленное монтажное отверстие, согласно

Приложению Д.

2.3.5 На графике, рис. 4 представлена зависимость количества абонентских панелей от расстояния.
