Приложение Г
(обязательное)

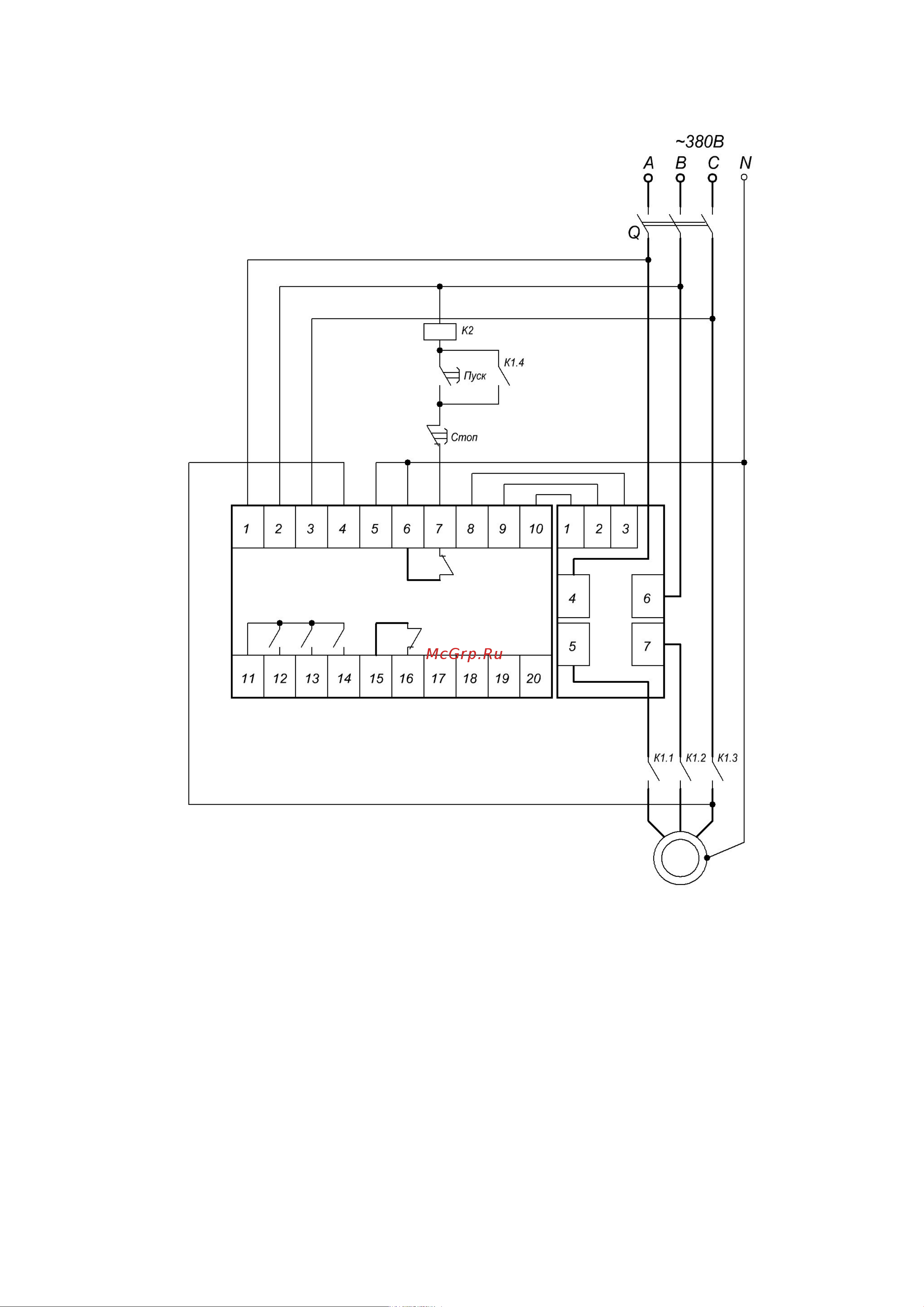

Рисунок Г.1.1 Схема электрическая подключения устройства защиты УЗД-1-ХХХХ
У3 с контактором на 220В.
16 РЭ.01.УЗД01.02
