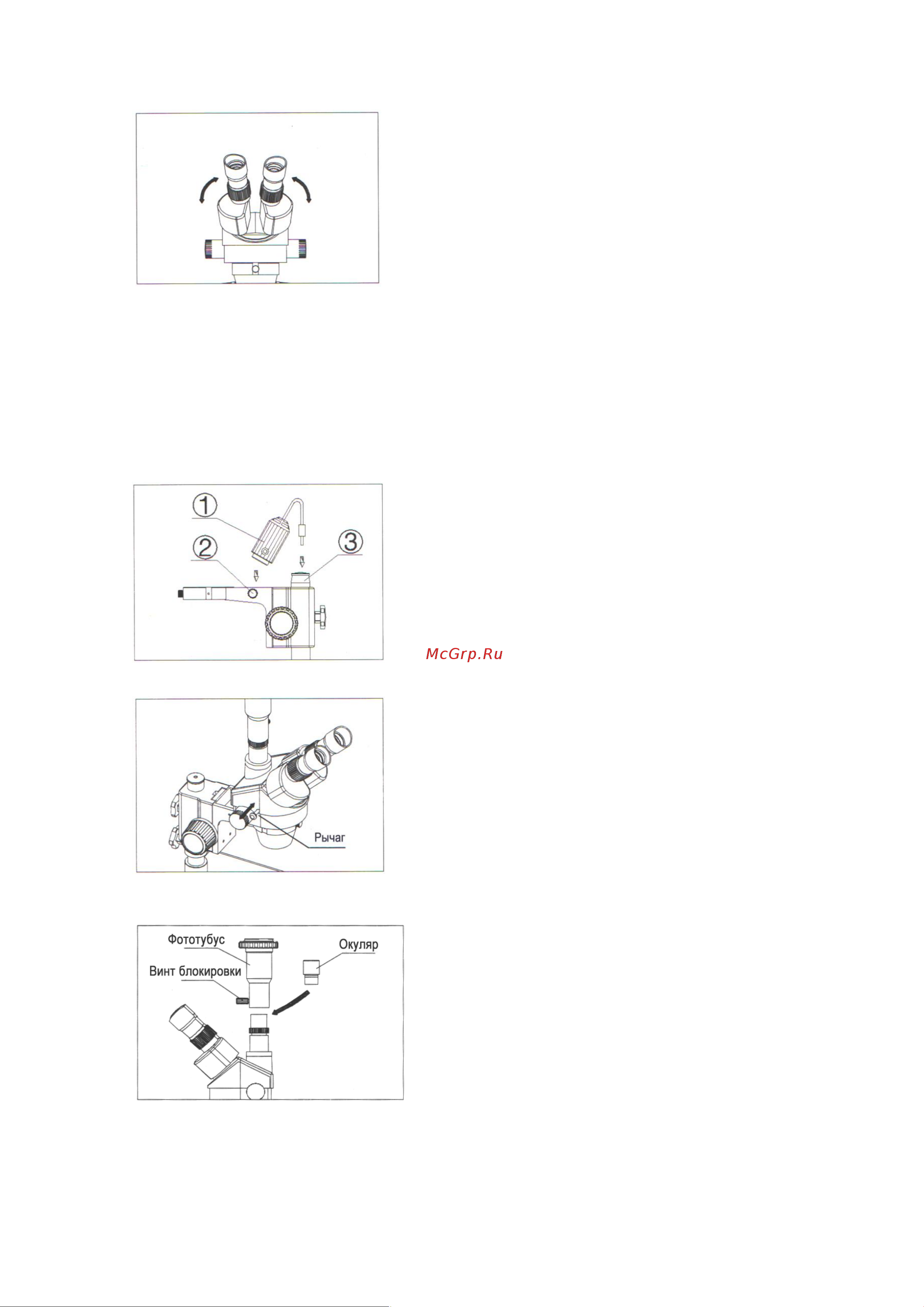

Рисунок 4

4.5. Настройка межзрачкового расстояния

1. Придерживая левый и правый фототубусы,

поворачивайте их в направлениях, указанных на

рисунке 4, до тех пор, пока изображения в обоих

окулярах не совпадут.

4.6. Наглазники

1. Если вы не носите очки, используйте ручную

диоптрийную настройку. Поверните окуляры так,

чтобы наглазники удобно располагались для

наблюдения.

2. Если вы носите очки, проводите наблюдение без

наглазников.

Рисунок 5

4.7. Сборка блока освещения

1. Выпуклую часть блока освещения (1) вставьте в

основание по направлению винта блокировки (2).

Затяните винт. (см. рисунок 5).

2. Вставьте штепсель в разъём (3).

Рисунок 6

4.8. Выбор светового потока

1. Передвигая рычаг внутрь и изнутри, смотрите в оба

окуляра и переключайте камеру. Съёмка

производится, когда рычаг cнаружи. При вводе

рычага внутрь можно осуществлять наблюдение

через оба окуляра. Вне зависимости от выбора

светового потока, рычаг должен находиться в одном

из предельных положений (см. рисунок 6).

Рисунок 7

4.9. Сборка фототубусов и камеры-окуляра

1. Открутите пылезащитную крышку, вкрутите

разъёмную часть тубуса.

2. Вставьте окуляр в тройной револьвер.

3. Установите насадку фототубуса на тройной

револьвер, крепко зафиксируйте винт блокировки.
