Подключение к электрической сети и сигнального шнура к монитору

1. Достаньте из упаковки блок питания, круговую подсветку и шнур

питания, далее подключите микроскоп и круговую подсветку к блоку питания

(изображение 1).

2. Подключите сигнальный шнур к специальному разъему на

микроскопе (изображение 2).

3. Соедините другой конец сигнального шнура с видео разъемом

монитора (желтое гнездо RCA) (изображение 3).

4. Подключите шнур питания к монитору (изображение 4).

5. Снимите пылезащитную крышку объектива, установите нижний край

круговой подсветки посередине объектива, закрепите подсветку (изображение

5).

6. Подключите блок питания к сети 220 Вольт.

7. Установите регулятор на блоке питания на положение «I»,

отрегулируйте яркость подсветки (изображение 6).

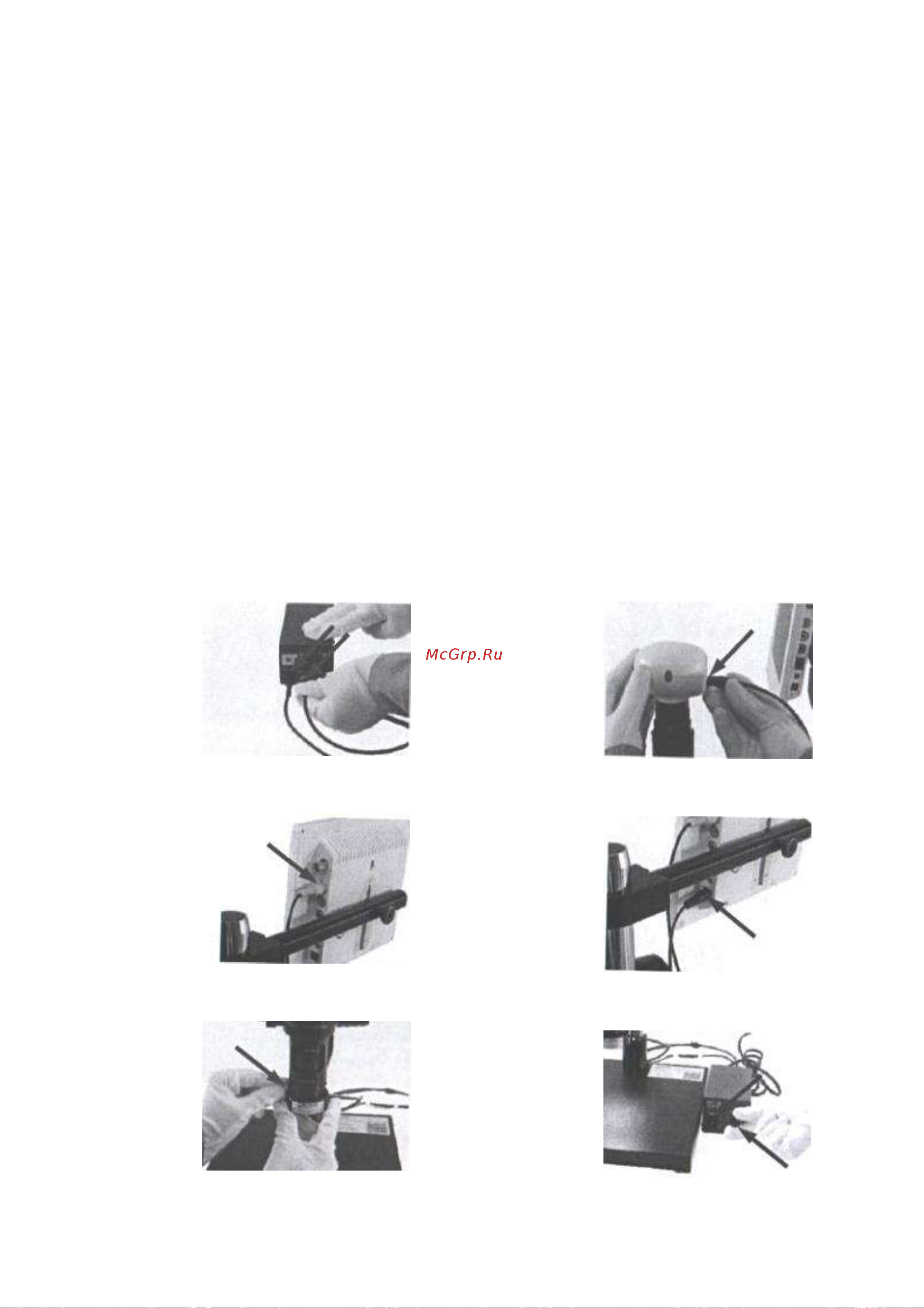

Изображение 1

Изображение 3

Изображение 5

Изображение 2

Изображение 4

Изображение 6
