1.3 Устройство изделия

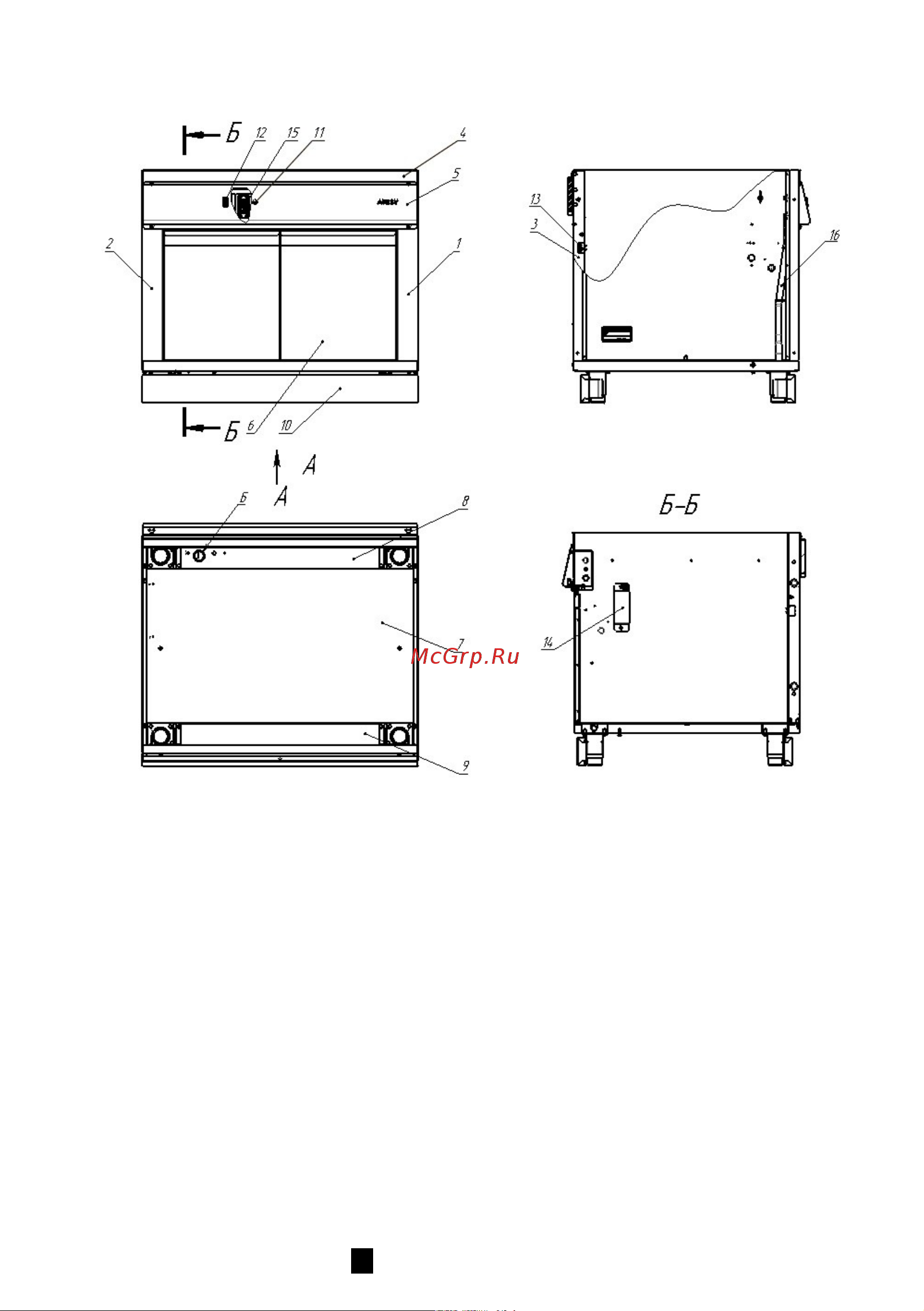

Рис. 1. 1, 2- стенка боковая; 3- стенка задняя; 4- кожух;

5- панель управления; 6- двери распашные; 7- днище; 8, 9- швеллер;

10- плинтус; 11- лампа; 12- выключатель; 13- клеммный блок; 14-

крышка; 15- клеммный блок; 16- трубка гибкая.

1.3.1 Изделие (см. рис.1) состоит из боковых стенок 1 и 2, зад-

ней стенки 3, кожуха 4, панели управления 5, распашных дверей 6,

днища 7 и швеллеров 8 и 9 с регулируемыми по высоте опорами.

Для удобства монтажа и обслуживания панель управления откиды-

вается вперед-вниз после отворачивания крепежных винтов. В

комплект также входят два декоративных плинтуса 10 (передний и

задний)

ТФК.23-02.000.000РЭ изм. 00 5
