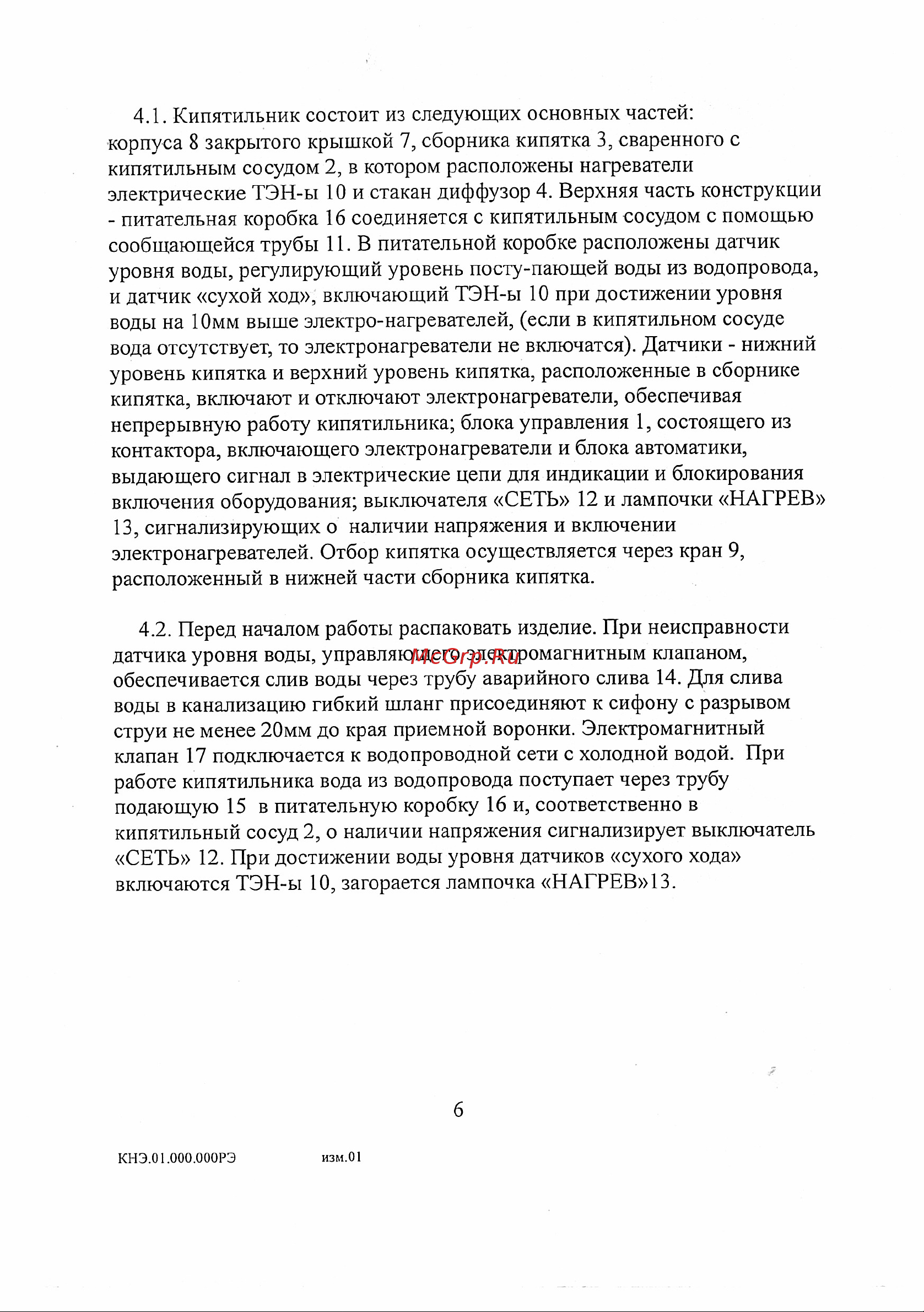

4 1 Кипятильник состоит из следующих основных частей корпуса 8 закрытого крышкой 7 сборника кипятка 3 сваренного с кипятильным сосудом 2 в котором расположены нагреватели электрические ТЭН ы 10 и стакан диффузор 4 Верхняя часть конструкции питательная коробка 16 соединяется с кипятильным сосудом с помощью сообщающейся трубы 11 В питательной коробке расположены датчик уровня воды регулирующий уровень посту пающей воды из водопровода и датчик сухой ход включающий ТЭН ы 10 при достижении уровня воды на 10мм выше электро нагревателей если в кипятильном сосуде вода отсутствует то электронагреватели не включатся Датчики нижний уровень кипятка и верхний уровень кипятка расположенные в сборнике кипятка включают и отключают электронагреватели обеспечивая непрерывную работу кипятильника блока управления 1 состоящего из контактора включающего электронагреватели и блока автоматики выдающего сигнал в электрические цепи для индикации и блокирования включения оборудования выключателя СЕТЬ 12 и лампочки НАГРЕВ 13 сигнализирующих о наличии напряжения и включении электронагревателей Отбор кипятка осуществляется через кран 9 расположенный в нижней части сборника кипятка 4 2 Перед началом работы распаковать изделие При неисправности датчика уровня воды управляющего электромагнитным клапаном обеспечивается слив воды через трубу аварийного слива 14 Для слива воды в канализацию гибкий шланг присоединяют к сифону с разрывом струи не менее 20мм до края приемной воронки Электромагнитный клапан 17 подключается к водопроводной сети с холодной водой При работе кипятильника вода из водопровода поступает через трубу подающую 15 в питательную коробку 16 и соответственно в кипятильный сосуд 2 о наличии напряжения сигнализирует выключатель СЕТЬ 12 При достижении воды уровня датчиков сухого хода включаются ТЭН ы 10 загорается лампочка НАГРЕВ 13 КНЭ 01 000 000РЭ изм 01
