Регулировка лезвия для резки прямоугольного профиля.

1. Отключите станок от источника питания

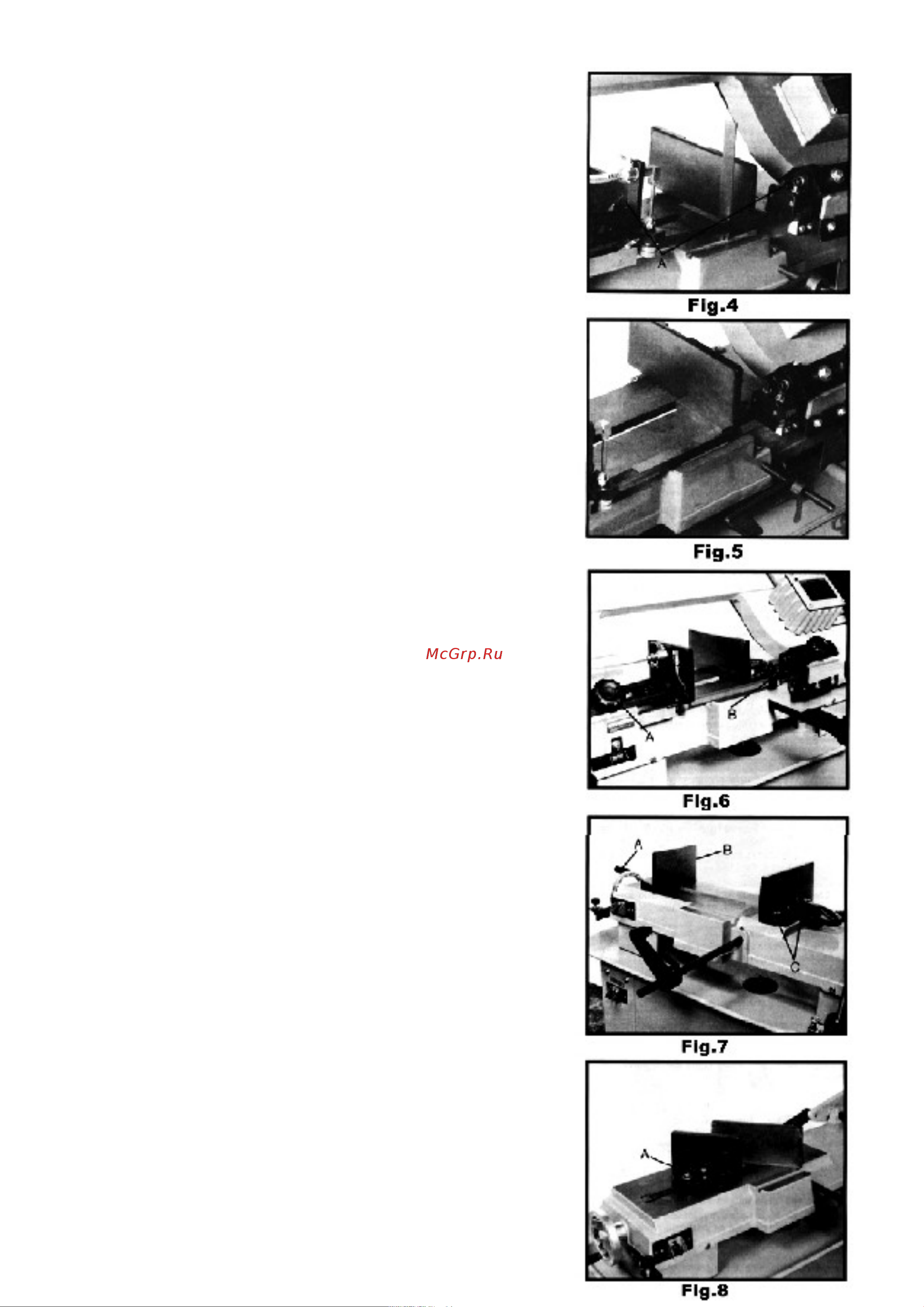

2. Установите профиль в тисках рядом с лезвием, как

изображено на рисунке 4

3. Проверьте контакт лезвия по всей ширине с

прямоугольным профилем

4. Если необходима регулировка, ослабьте болты

вращающегося лезвия и отрегулируйте так, чтобы все

лезвие соприкасалось всей площадью по ширине

профиля.

5. Затяните болты (A)

6. Подключить аппарат к источнику питания

Примечание: Если необходима дополнительная настройка

лезвия для резки прямоугольного профиля, то следует

произвести настройку тисков:

1. Отключите станок от источника питания

2. Поместите прямоугольный профиль, как изображено на

рисунке 5, чтобы все лезвие соприкасалось всей

площадью по ширине профиля.

3. Если необходима регулировка, ослабьте болты

крепления тисков и отрегулируйте тиски так, чтобы

прямоугольный профиль лежал максимально правильно

и затяните болты.

4. Подключите аппарат к источнику питания

Регулировка пильного полотна

1. Отключите станок от источника питания

2. Ослабьте ручку (рис. 6) и болт (B) направляющих лезвия

и опустите его максимально близко к материалу, но не

допуская соприкосновения.

3. Затянуть ручку (A) и болт (B) и подключить аппарат к

источнику питания

Регулировка тисков:

! Предупреждение: Не делайте никаких настроек или загрузки /

выгрузки материала из тисков в то время как машина работает!

Невыполнение этого требования может привести к серьезным

травмам!

чтобы установить тиски для резки на 0-45 градусов:

1. Удалите болт сборки (C рис. 7)

2. В этом положении установите тиски как на рисунке 8.

Обратите особое внимание на расположение отверстий

под болты

3. Установите тиски под нужным углом, вновь ослабьте

болты и гайки для сборки.

4. Отрегулируйте подвижные параллельные тиски,

скорректируйте положение, ослабьте болт (А, рис 8),

совмещая с параллельным положением и затяните болты.

Чтобы установить тиски для максимальной ширины

раскроя

1. Снимите гайку и болт сборки

2. Установите тиски и болт сборки как изображено на рисунке 7
