4. Внимание! Опасность травмы в рабочем пространстве шлифовального
диска! (знак расположен в лицевой части электродвигателя);
5. Внимание! Шлифовальный диск вращается по стрелке, как указано на
щитке! (знак расположен на крышке шлифовального диска);
6. Внимание! При открытой крышке существует опасность поражения
электрическим током! (знак расположен на выключателе).

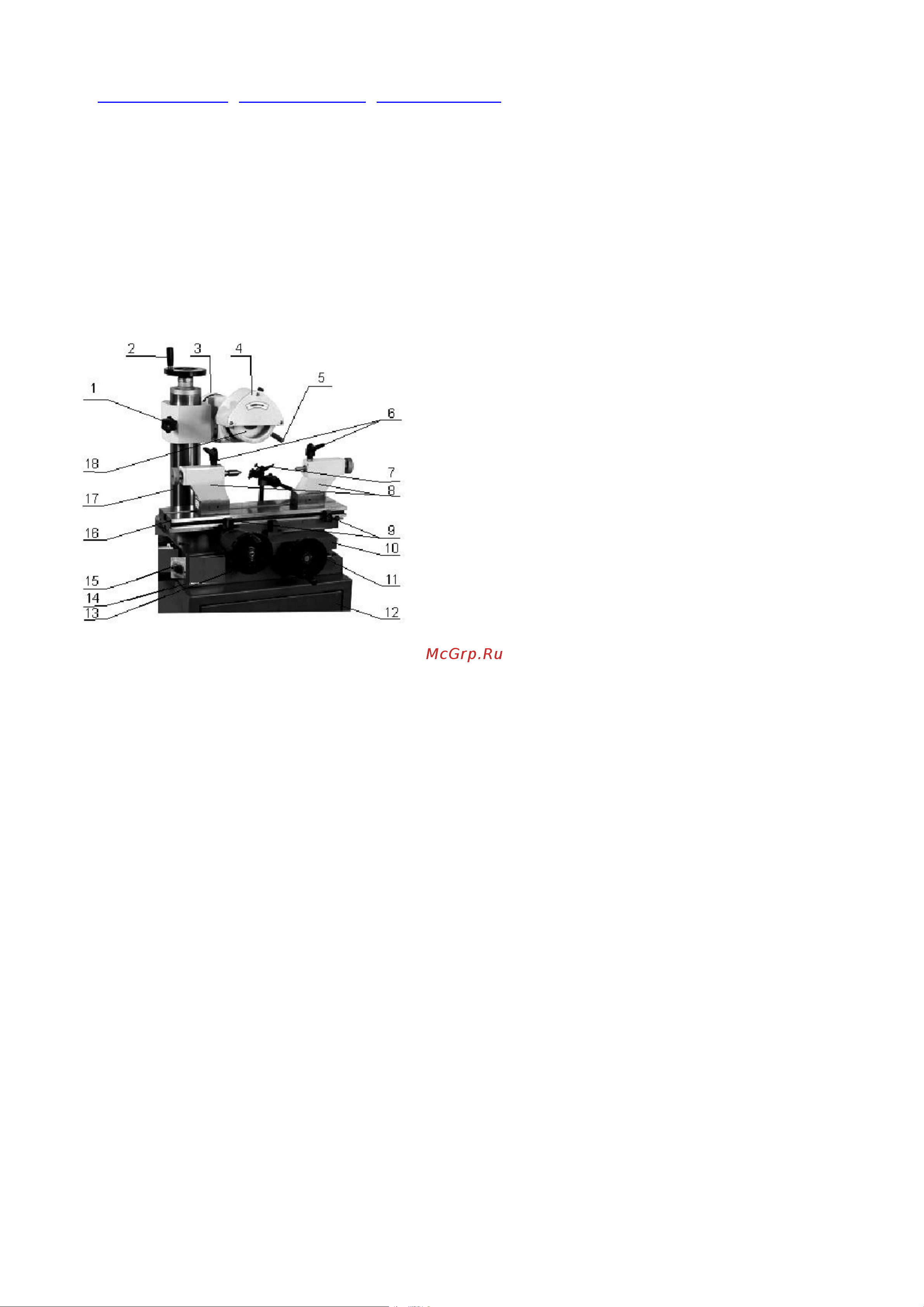

6. Устройство станка (см. фото).
1. Ручка для зажатия положения заточного
круга по высоте.
2. Маховичёк вертикального перемещения
шлифовального диска.
3. Электродвигатель;
4. Кожух шлифовального диска.
5. Ручка зажима угла наклона
шлифовального диска;
6. Ручка зажима перемещения пиноли в
опорах центров.
7. Регулируемая опора инструмента.
8. Правая и левая опора для
затачивания инструмента в центрах.
9. Ограничители продольного перемещения.
10. Основание поперечного перемещения стола.
11. Маховичёк поперечного перемещения стола.
12. Подставка станка.
13. Маховичёк продольного перемещения;
14. Основание станка;
15. Выключатель.
16. Стол.
17. Стойка.
18. Заточной круг.
7. Перевозка и монтаж.
После освобождения станка от упаковки, проверьте комплект поставки
согласно списку, приведенному в данной инструкции. Все металлические
части станка покрыты специальным защитным материалом, который
необходимо удалить перед началом работы оборудования. Не используйте
нитро растворитель, он негативно влияет на краску станка. После очистки
станка от защитного материала все шлифованные поверхности (такие как,
например, стол, опора или шпиндель) необходимо смазать обычным
машинным маслом.
Для монтажа станка следуйте данной инструкции и последовательно
выполните следующие шаги:
6
