ООО «ТРИОД» г. Королев ул. Силикатная 65, тел. 8-495-504-33-68, e-mail

tri _ d @ me . com , info @ trio - d . ru , www. trio - d .ru

поверхности и цилиндрические инструменты, а так же некоторые типы

фасонных фрез.

Для того чтобы быстро установить требуемое положение заточного круга,

рекомендуем, прежде всего, установить наклон круга, после этого установить

требуемую высоту круга относительно опоры. Дополнительную настройку

после пробной шлифовки удобнее всего провести поворотом опоры.

На фото.

1 – болты зажатия поворота опоры;

2 – ручка зажатия для положения шлифовальной головки по высоте;

3 – шлифовальная головка;

4 – стойка;

5 – лимб отсчёта регулировки высоты шлифовальной головки.

6 – маховичёк для перемещения шлифовального круга по высоте;

7 – место поворота при изменении наклона шлифовальной головки;

8 – винт крепления защитного кожуха заточного круга;

9 – защитный кожух;

10 – ручка крепления наклона шлифовальной головки.

Перемещение стола

Перемещение стола обеспечивается

вращением маховичков в лицевой части

станка, с помощью которых можно

установить оптимальное расстояние

между заточным кругом и затачиваемым

инструментом. Маховичёк (4)

обеспечивает поперечное перемещение

стола и служит для присадки

обрабатываемого инструмента. Маховичёк (1) совместно с рычагом (3)

обеспечивают быстрое продольное перемещение стола, движение которого

может быть ограничено упорами продольного перемещения. Продольное

перемещение используется для отвода инструмента от заточного круга, при

переустановке инструмента. С помощью упоров продольного перемещения

осуществляют возврат затачиваемого инструмента в первоначальное

положение.

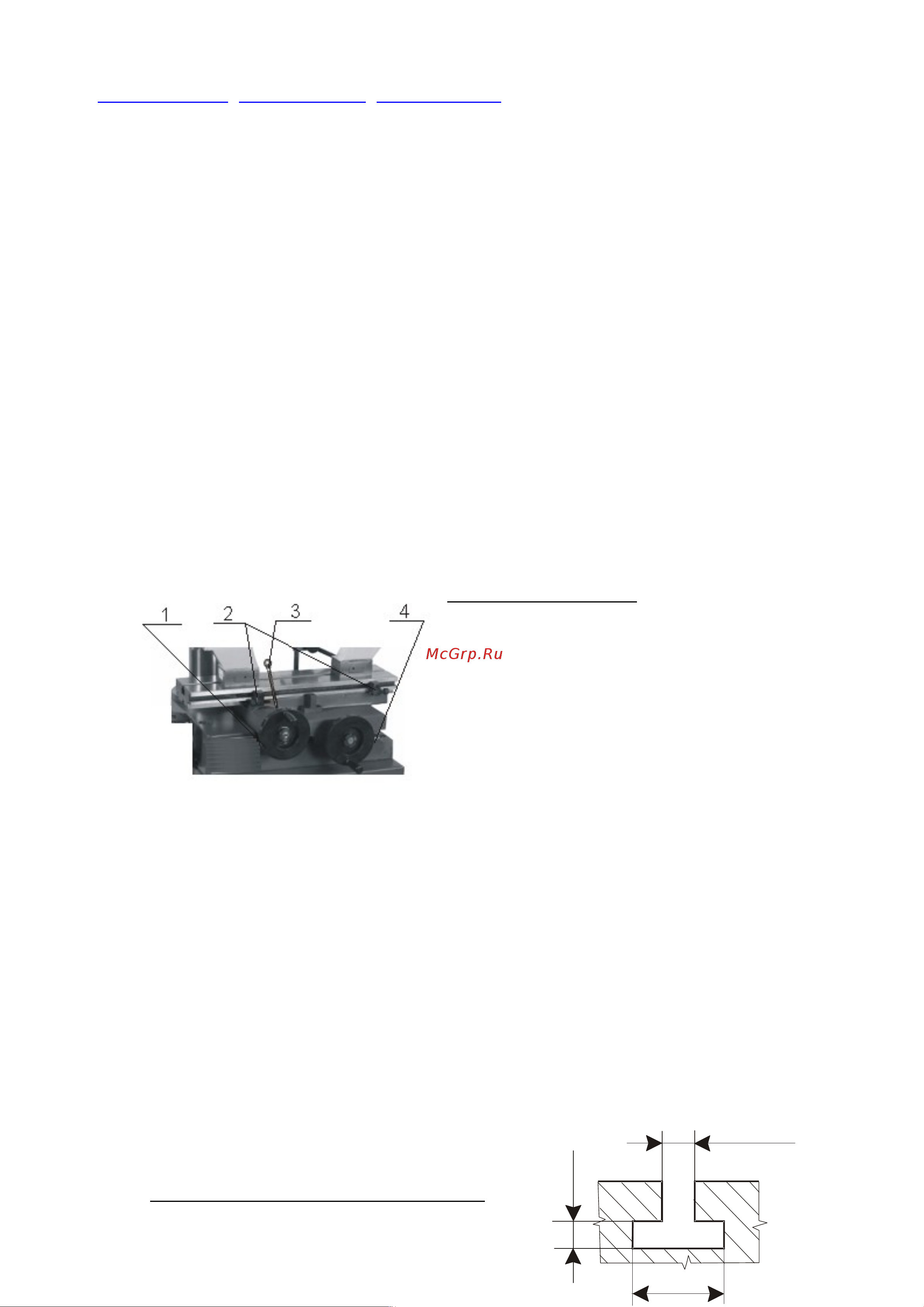

На схеме:

1 – колесо продольного перемещения;

2 – фиксаторы продольного перемещения;

3 – рычаг для быстрого перемещения стола;

4 – колесо поперечного перемещения.

Т - образный паз продольного стола

1 4 m m

1 1 m m

2 5 m m
