3.1.2 Вставьте ручку 113 в секцию A и используйте 106 для фиксации

113 с насосом 318

3.1.3 Используйте 107 для закрепления другой стороны 106

3.1.4 Вставьте цепь 102 в отверстие в вале, см. рисунок 2

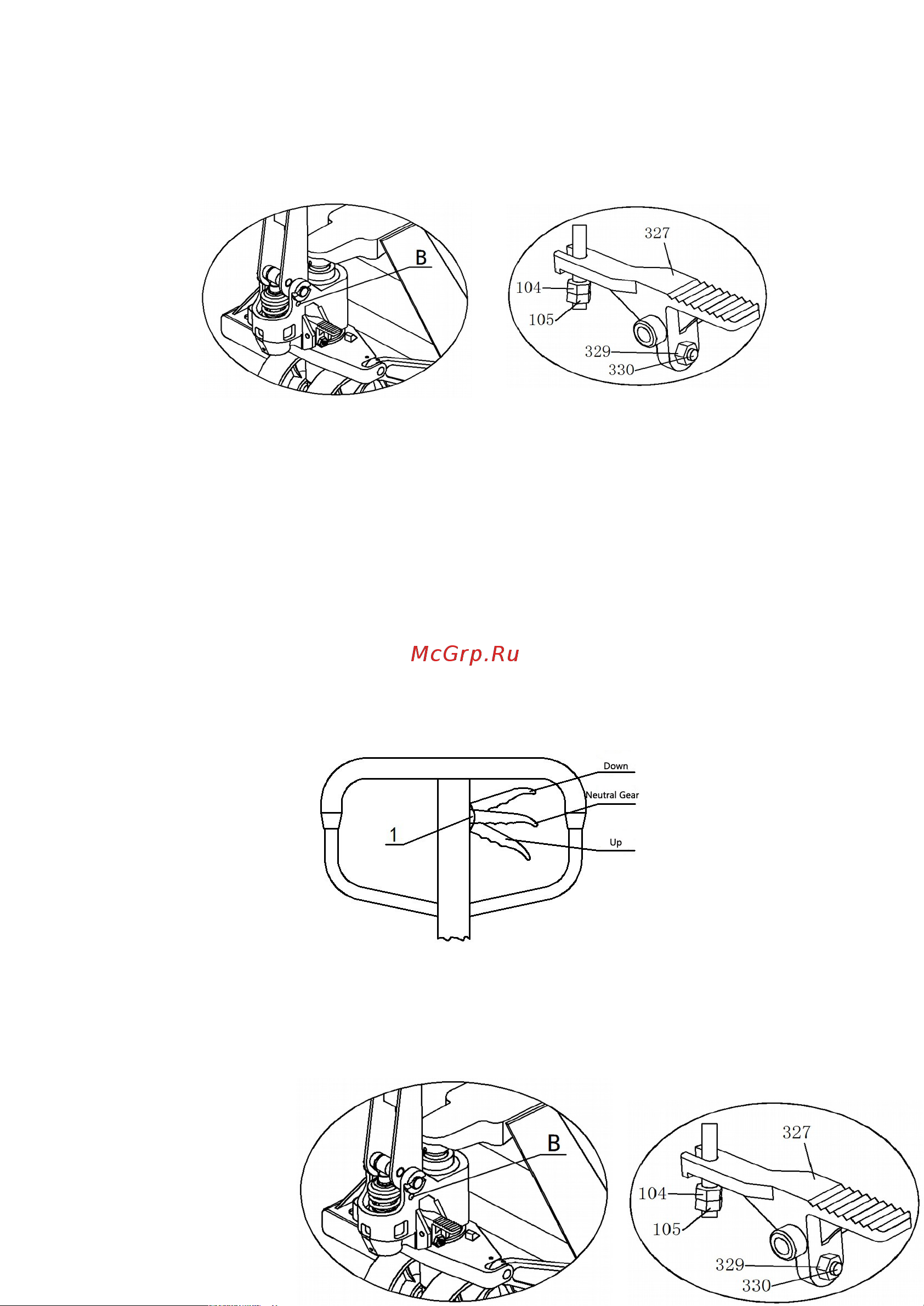

Рисунок 3 Рисунок 4

3.1.5 Зацепите гайку 102 в выемке рычага управления 327, см.

рисунок 2 и 4

3.1.6 Потяните ручку 113 и выньте штифт B. Сохраните штифт B для

следующего использования. см. рисунок 3.

3.2. Настройка тележки и функционирование панели

3.2.1. Тест ручки

После сборки ручки покачайте ее в течение некоторого времени.

Переместите небольшую ручку управления в три положения

соответственно и проверьте ее функционирование (см. рисунок 6).

Рисунок 6

3.2.2. Регулировочный винт
