![Тепломаш кэв-12п202е Инструкция по эксплуатации онлайн [9/12] 208249](/views2/1841065/page9/bg9.png)

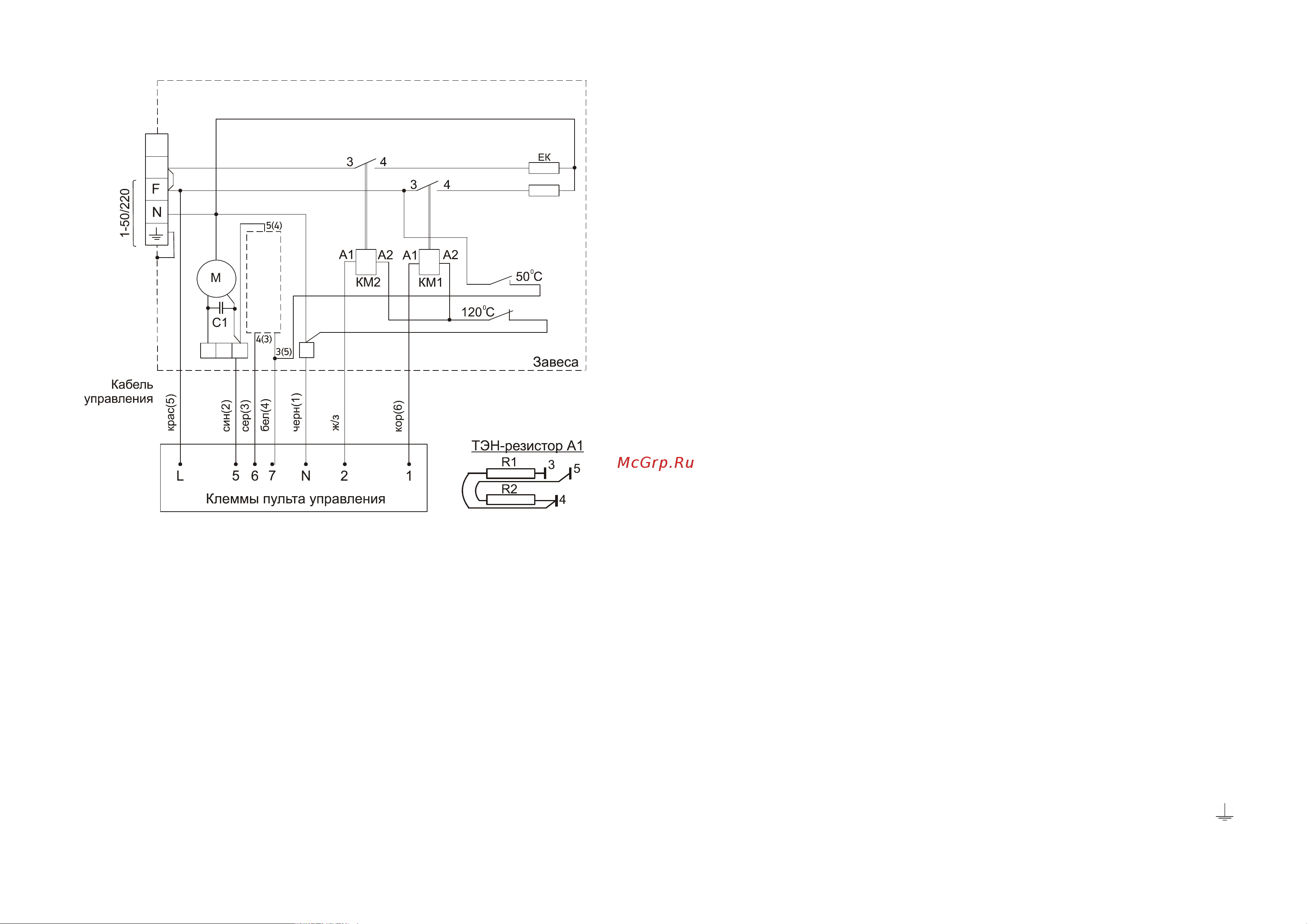

Рис. 1. Электрическая схема КЭВ-6П221Е
14
7. ТРЕБОВАНИЯ К УСТАНОВКЕ И ПОДКЛЮЧЕНИЮ
7.1 При установке, монтаже и запуске в эксплуатацию
необходимо соблюдать правила технической эксплуатации
электроустановок потребителей (ПТЭЭП) и межотраслевые
правила по охране труда (правила безопасности) при
эксплуатации электроустановок (ПОТ РМ-016-2001).
7.2 К установке и монтажу завес допускается
квалифицированный, специально подготовленный
электротехнический персонал.
7.3 Завесы устанавливаются как горизонтально над проемом,
так и вертикально сбоку от проема. Горизонтально - как можно
ближе к верхней стороне проема, при этом расстояние между
верхней стенкой корпуса завесы и потолком должно быть не
менее 300 мм. Вертикально – возле проема, в том числе с обеих
его сторон.
В комплект поставки входят универсальные кронштейны, как для
горизонтальной, так и вертикальной установки завес.
Кронштейны крепятся на месте монтажа согласно размерам,
приведенным на рис. 7. На задней стенке завесы имеются
отверстия под крепеж с резьбой М6. Завеса навешивается на
кронштейны и фиксируется при помощи крепежа. Для крепления
завес к потолку и иной установке применяются другие
кронштейны, которые не входят в комплект поставки.
7.4 Подключение завес к сети осуществляется через
автоматический выключатель и устройство защитного
отключения (УЗО) в соответствии с «Правилами эксплуатации
электроустановок». Ток срабатывания УЗО должен быть 100 мА, а
номинальный ток автоматического выключателя приведен в
таблице 2.
Для подключения к сети необходимо снять монтажный люк на
верхней крышке завесы, завести силовой кабель и подключить в
соответствии с рис. 8 (см. также электрические схемы на рис. 1-
4). Сечение подводимых кабелей должно соответствовать табл.
2. При управлении несколькими завесами с одного пульта
управления следует руководствоваться указаниям п.4.5 в части
подключения силового кабеля.
7.5 Питание завес осуществляется от трехфазной электрической
сети с напряжением 380В/50 Гц. Завесы КЭВ-6П221Е и КЭВ-
6П222Е подключаются к сети 220В/50Гц, для их подключения к
трехфазной сети 380В/50Гц самостоятельно, необходимо снять
перемычки (см. рис. 8), подключить трехфазный пятижильный
кабель следующим образом:
Защитный и нулевой проводники соответственно к клеммам и
N, фазу С на клемму F, фазы В и А – на две свободные клеммы.
7
7.6 Пульт управления подключен на заводе-изготовителе.
