-3-
нержавеющей стали. Внутри корпуса расположены оребренные трубчатые
электронагревательные элементы (ТЭНы). Специальный
электровентилятор обеспечивает необходимый расход воздуха. Вентилятор
всасывает воздух через перфорированную стенку корпуса, поток воздуха,
проходя через пучок ТЭНов, нагревается и выбрасывается через сопло в
виде струи.
4.2 Проектные рекомендации по выбору и установке завес.
Компактные завесы пригодны для защиты проемов, как со смесительным,
так и шиберующим действием. При использовании завес для
смесительного, и смесительно-шиберующего действия целесообразно
устанавливать их в тамбурах. Направление струи в этом случае может
быть ориентировано в плоскости проема. Организация защиты
шиберующего действия зависит от многих особенностей помещения и
проёма (объем и высота помещения, характеристика других проемов,
параметров приточно-вытяжной вентиляции и т.д.). Рекомендации по
выбору завесы и устройству защиты шиберующего действия должен
давать проектант-специалист по вентиляции и отоплению. Обычно угол
выхода струи, в этом случае, по отношению к плоскости проема, лежит в
диапазоне 10-30 градусов в сторону улицы.
4.3 Электрические схемы завес приведены на рис.1-4.
4.4 Управление завесами осуществляется с выносного или с
дистанционного пульта. Степень защиты оболочки пульта управления IP20.
Электрическая схема пульта управления на рис. 5.
Выносной пульт управления (он же является приемным устройством
инфракрасного сигнала с дистанционного пульта) подключен к завесе
кабелем 7х0,5мм
2
(рис.1,2,4).
На выносном пульте расположены: пять сенсорных кнопок, пять
светодиодов и LCD-дисплей (рис.6, 7):
- включение/выключение завесы
- включение завесы в режим нагрева на 100% или 50% мощности.
Загорается светодиод напротив пиктограмм и (100%) или
(50%)
- изменение расхода воздуха - 3 режима частоты вращения
вентилятора завесы (загорается соответствующий светодиод напротив
пиктограмм , или , или )
или
- установка требуемой температуры, при этом на LCD-
дисплее появляется значение задаваемой температуры.
При управлении завесой с дистанционного пульта необходимо соблюдать
расстояние до инфракрасного приемного устройства на выносном пульте
до 6м и угол до 60
0
.
-4-

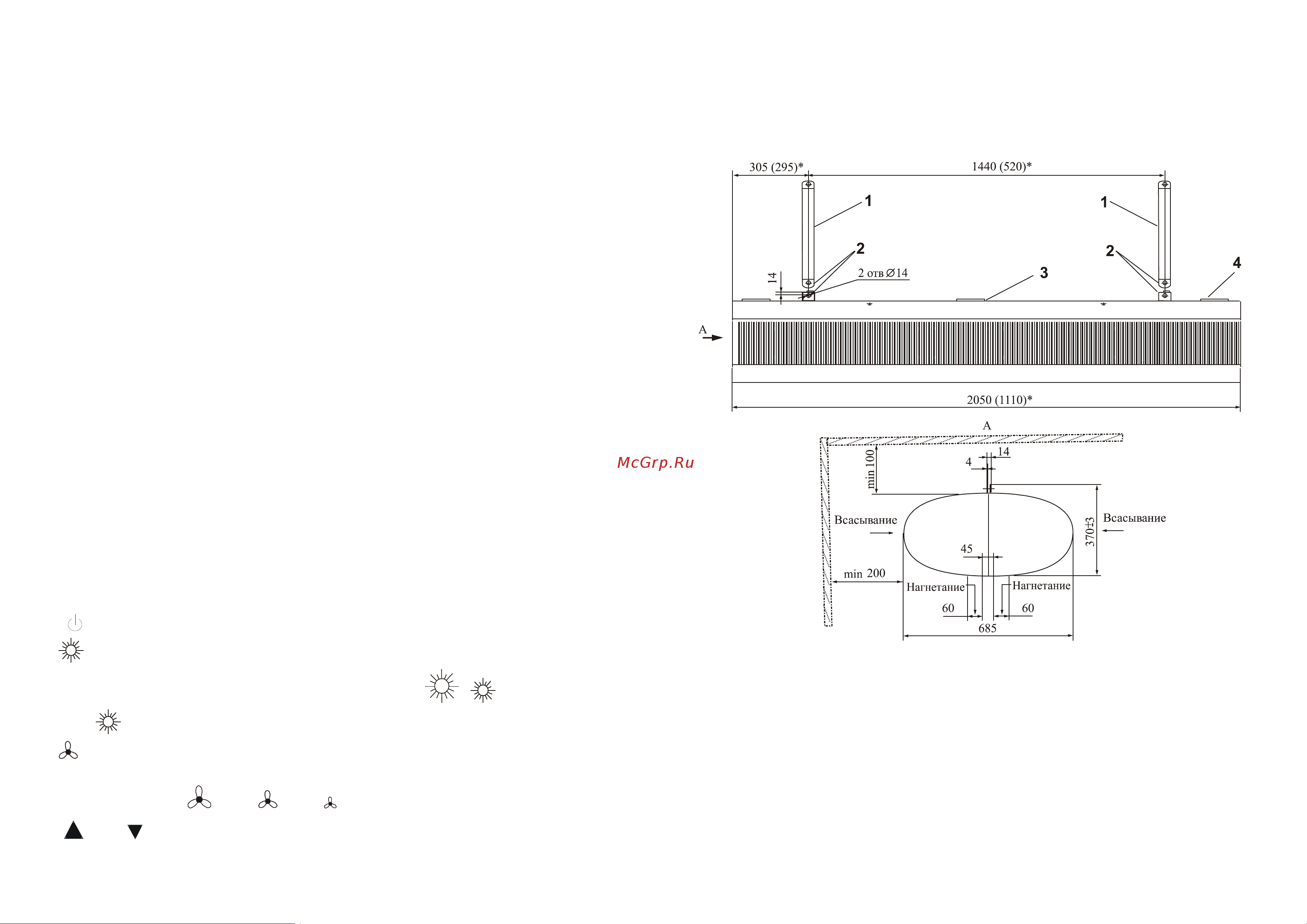

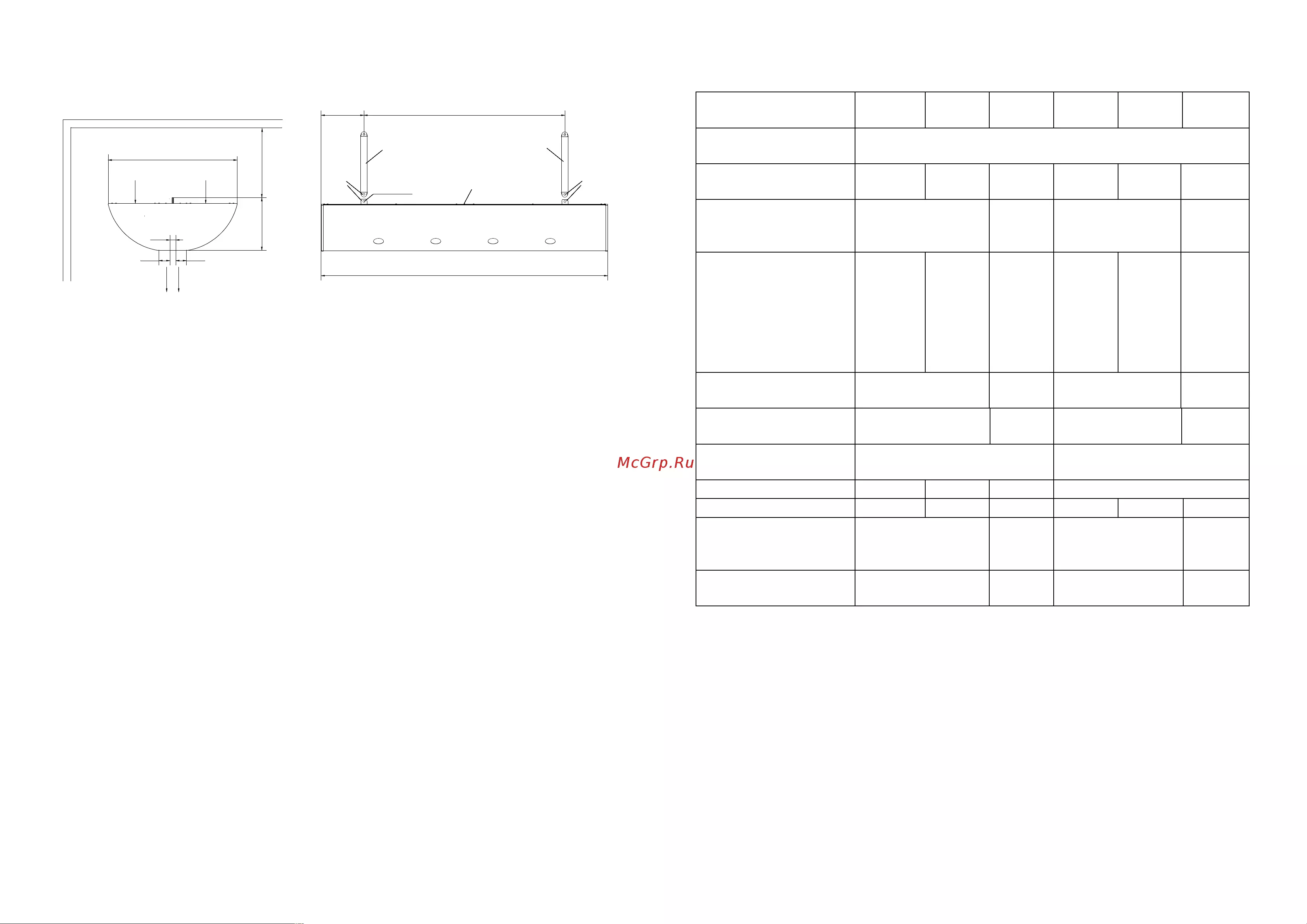

Рис. 8. Крепежные размеры КЭВ-П601Е, КЭВ-П603Е
1 – штанги
2 – плоские уши с отверстиями
3 – монтажные люки для КЭВ-П603Е
4 – монтажный люк для КЭВ-П601Е
* размеры для КЭВ-П601Е
