Instructions pour l'installateur

Application du panneau d'habillage en bois sur

la porte et montage du machine à laver à

l'intérieur des éléments:

Au cas où, après le montage du panneau en bois, il faudrait

expédier la machine pour son installation finale, nous vous

conseillons de la laisser dans son emballage d'origine.

L'emballage a été justement réalisé de manière à permettre

le montage du panneau en bois sur la machine sans déballer

complètement le produit (voir figures ci-dessous).

Le panneau en bois couvrant la façade ne doit pas avoir plus

de 18 mm d'épaisseur, il peut être articulé tant à droite qu'à

gauche. Pour plus de facilité d'emploi, nous conseillons

d'adopter le même sens d'ouverture que pour le hublot dont

les charnières sont montées sur le côté gauche.

Tur seite

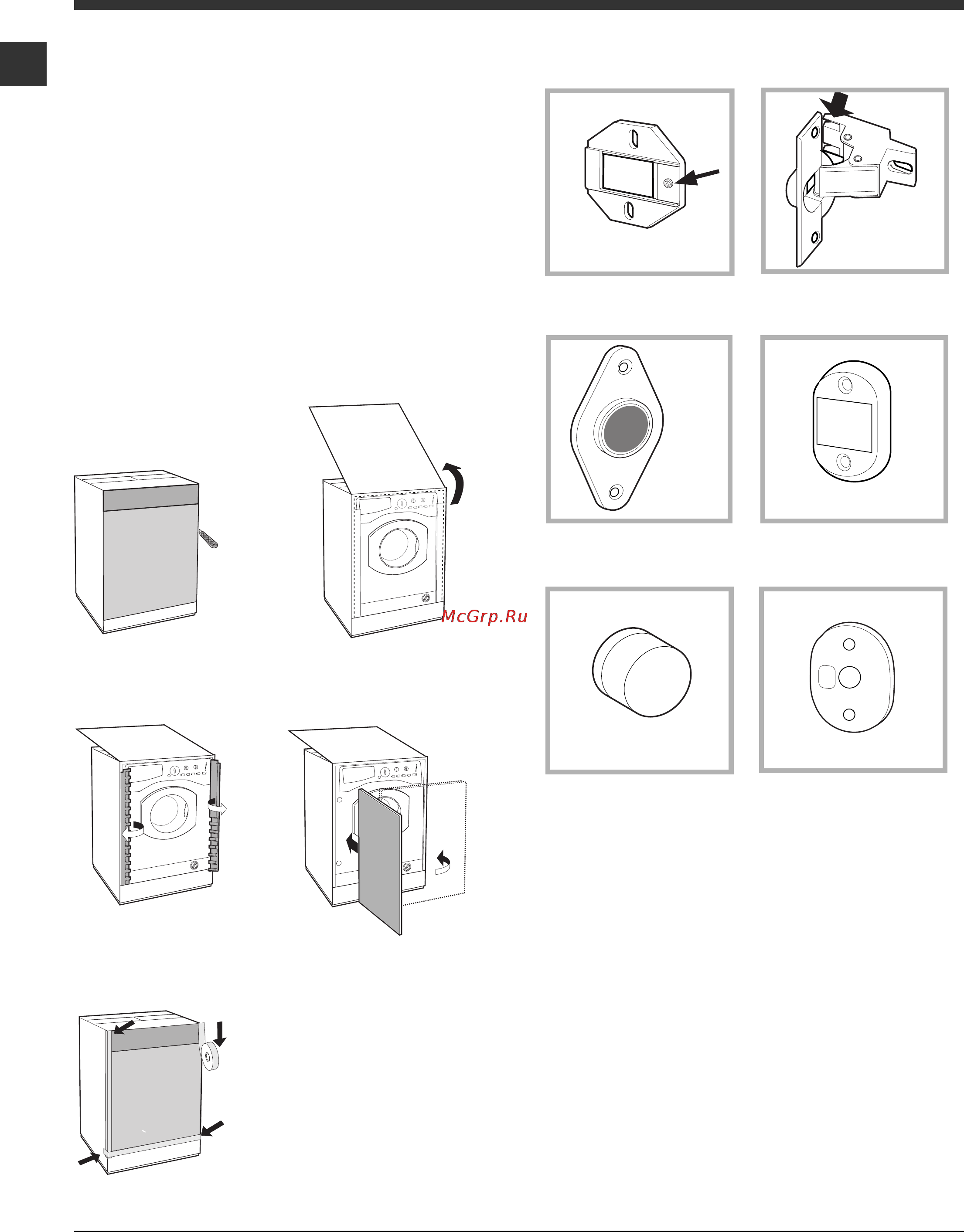

Accessoires montage porte (Fig.1-2-3-4-5).

Fig. 1

N°2 Charnière

N°1 Aimant N°1 Butoir aimant

N°1 Cheville en

caoutchouc

N°2 Supports charnière

N°4 Cales

Fig. 2

Fig. 3 Fig. 4

Fig. 5

Fig. 4/B

- 6 vis autotaraudeuses l = 13 mm "type A".

- 2 vis métriques à tête évasée l = 25 mm "type B"; pour

fixation du butoir aimant au meuble.

- 4 vis métriques l = 15 mm "type C"; pour montage des

supports charnière au meuble.

- 4 vis métriques l = 7 mm "type D"; pour montage des

charnières aux supports.

Montage des pièces sur la façade de la machine.

- Montez les supports de la charnière sur la façade, en

positionnant le trou indiqué par une flèche dans la fig. 1 vers

lintérieur de la façade et interposez une cale (fig. 4/B).

Utilisez les vis type C.

- Montez le butoir aimant du côté opposé en haut et

interposez deux cales (fig. 4/B). Utilisez les deux vis type B.
