Istruzioni per linstallatore

Applicazione del pannello in legno alla porta e

inserimento della macchina nei mobili:

Nel caso in cui, dopo il montaggio del pannello in legno,

sia necessario spedire la macchina per l'installazione

finale, consigliamo di lasciarla nel suo imballo originale. A

questo scopo l'imballo è stato realizzato in modo da

permettere il montaggio del pannello di legno sulla

macchina senza disimballare completamente il prodotto

(vedi figure sottostanti).

Il pannello di legno che copre la facciata non deve essere

di spessore inferiore a 18 mm e può essere incernierato

sia sul lato destro che sinistro. Per ragioni di praticità

d'uso della macchina consigliamo lo stesso senso di

apertura dell'oblò con le cerniere applicate sul lato

sinistro.

Tur seite

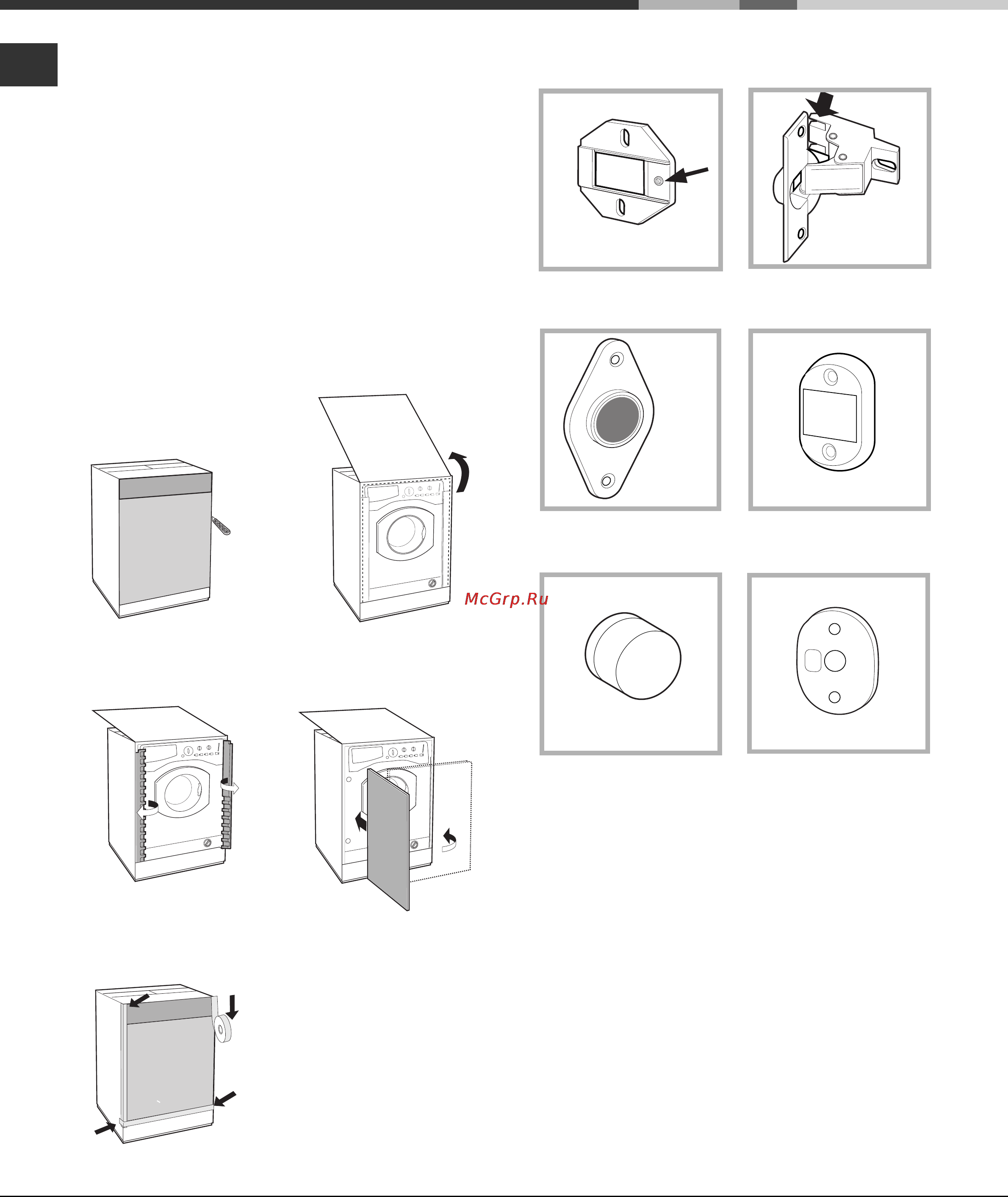

Accessori montaggio portina (Fig. 1-2-3-4-5).

Fig. 1

N° 2 cerniere

N° 1 Magnete N° 1 Riscontro magnete

N° 1 Tassello in gomma

N° 2 Supporti cerniera

N° 4 Distanziali

Fig. 2

Fig. 3 Fig. 4

Fig. 5

Fig. 4/B

- n° 6 viti autofilettanti l = 13 mm "tipo A".

- n° 2 viti metriche testa svasata l = 25 mm "tipo B"; per

il fissaggio del riscontro magnete al mobile.

- n° 4 viti metriche l = 15 mm "tipo C"; per il montaggio

dei supporti cerniera al mobile.

- n° 4 viti metriche l = 7 mm "tipo D"; per il montaggio

delle cerniere ai supporti.

Montaggio dei particolari sulla facciata della macchina.

- Montare i supporti cerniera alla facciata posizionando il

foro indicato da una freccia nella fig. 1 verso linterno della

facciata interponendo un distanziale (fig. 4/B), utilizzando

le viti tipo C.

- Montare il riscontro magnete dalla parte opposta in alto

interponendo due distanziali (fig. 4/B) utilizzando le due

viti tipo B.
