46
DE
Anleitungen für den Installateur
Montage des Holzpaneels auf die Tür und Einfü-
gen der maschine in die Möbel:
Falls nach der Montage des Holzpaneels eine Versendung
zur End-Installation der Maschine notwendig ist, empfehlen
wir, die Maschine in ihrer ursprünglichen Verpackung zu
belassen. Die Verpackung ist deshalb so beschaffen, daß
eine Anbringung des Holzpaneels auf die Maschine möglich
ist, ohne dabei die Verpackung ganz entfernen zu müssen
(siehe untere Abbildung).
Die Stärke des die Frontseite bedeckenden Holzpaneels
darf 18 mm nicht unterschreiten und das Paneel kann
sowohl auf der rechten als auch auf der linken Seite
montiert werden. Aus praktischen Gründen empfehlen wir
eine Montage in derselben Öffnungsrichtung wie die des
Einfüllfensters, d.h. mit auf der linken Seite montierten
Scharnieren.
A
B
C
D
E
Tur seite

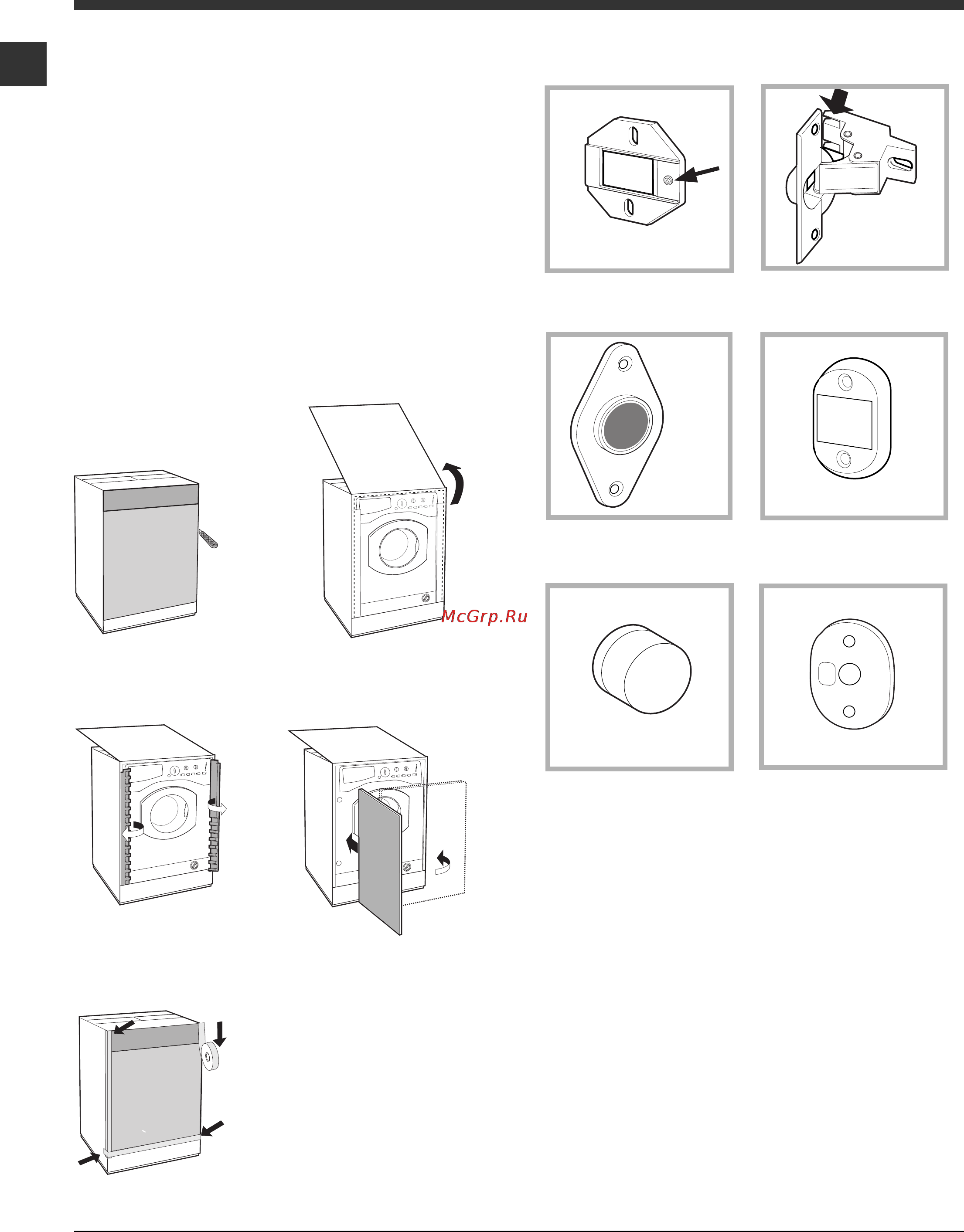

Montagezubehör für die Tür (Abb. 1-2-3-4-5).
Abb. 1
N° 2 Scharnier
N° 1 Magnet
N° 1 Magnetanschlag
N° 1 Gummidübel
N° 2 Scharnierhalterung
N° 4 Distanzstücke
Abb. 2
Abb. 3 Abb. 4
Abb. 5
Abb. 4/B
- 6 selbsteinschneidende Schrauben l = 13 mm Typ A.
- 2 metrische Senkkopfschrauben l = 25 mm Typ B; zur
Befestigung des Magnetan-schlags am Gehäuse.
- 4 metrische Schrauben l = 15 mm Typ C; zur
Anbringung der Scharnierhalterungen am Gehäuse.
- 4 metrische Schrauben l = 7 mm Typ D; zur Anbringung
der Scharniere an den Halterungen.
Montage der Einzelteile auf die Maschine-
nvorderseite.
- Montieren Sie die Scharnierhalterungen an der Front,
dabei wird die Bohrung (siehe Pfeil auf Abb. 1) nach innen
zur Front positioniert und ein Distanzstück eingelegt
(Abb. 4/B), verwenden Sie Schrauben vom Typ C.
- Montieren Sie das Magnetgegenstück auf der gegenüber
liegenden Seite oben und legen Sie zwei Distanzstücke ein
(Abb. 4/B) verwenden Sie die beiden Schrauben vom Typ B.
