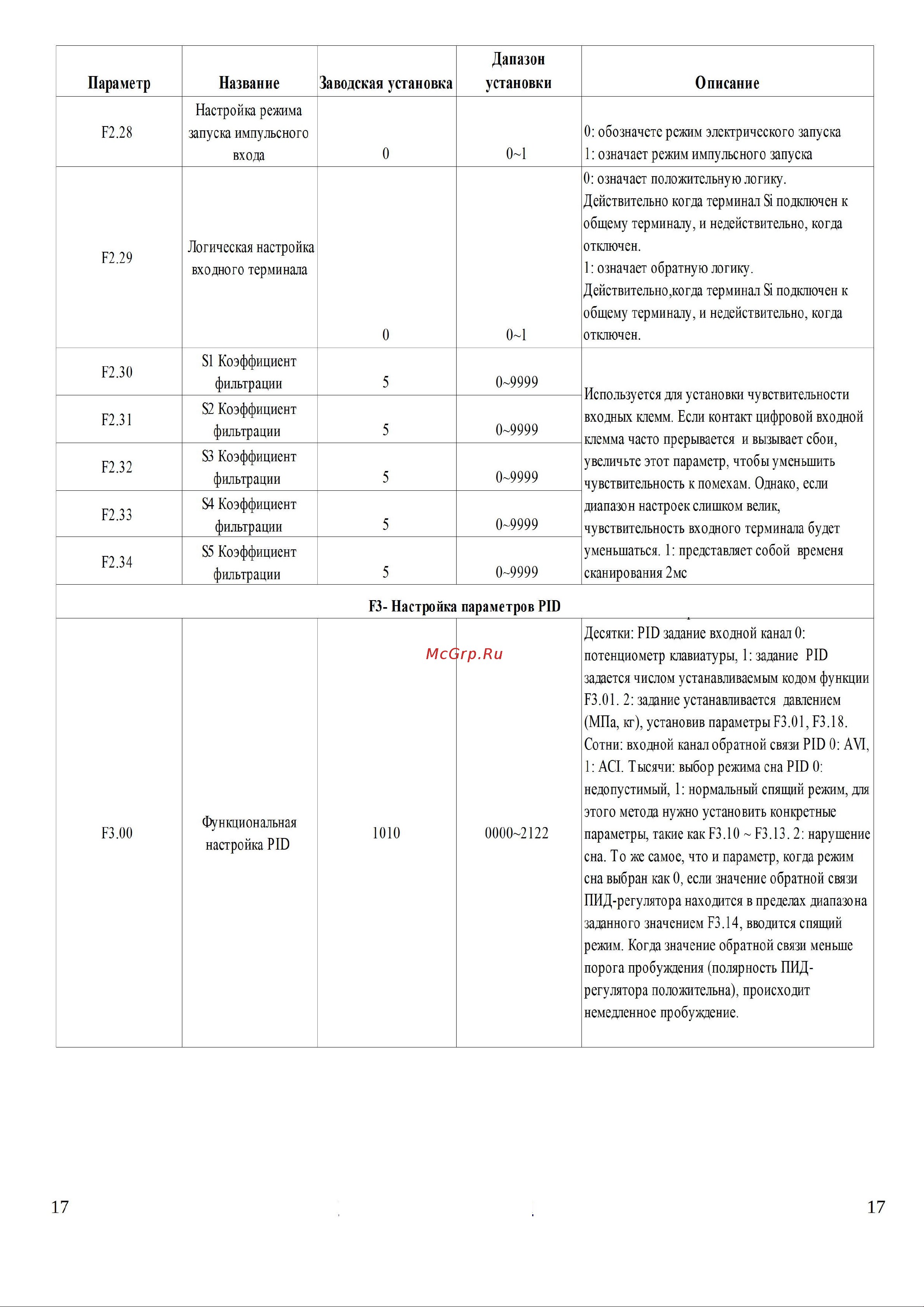

Параметр F2 28 F2 29 F2 30 F2 31 F2 32 F2 33 F2 34 Заводская установка Название Настройка режима запуска импульсного 0 входа Дапазон установки 0 1 Логическая настройка входного терминала 81 Коэффициент фильтрации 82 Коэффициент фильтрации 83 Коэффициент фильтрации 84 Коэффициент фильтрации 85 Коэффициент фильтрации 0 0 1 5 0 9999 5 0 9999 5 0 9999 5 0 9999 5 0 9999 Описание 0 обозначете режим электрического запуска 1 означает режим импульсного запуска 0 означает положительную логику Действительно когда терминал 81 подключен к общему терминалу и недействительно когда отключен 1 означает обратную логику Действительно когда терминал 81 подключен к общему терминалу и недействительно когда отключен Используется для установки чувствительности входных клемм Если контакт цифровой входной клемма часто прерывается и вызывает сбои увеличьте этот параметр чтобы уменьшить чувствительность к помехам Однако если диапазон настроек слишком велик чувствительность входного терминала будет уменьшаться 1 представляет собой временя сканирования 2мс F3 Настройка параметров PID F3 00 17 Функциональная настройка PID 1010 0000 2122 Десятки PID задание входной канал 0 потенциометр клавиатуры 1 задание PID задается числом устанавливаемым кодом функции F3 01 2 задание устанавливается давлением МПа кг установив параметрыF3 01 F3 18 Сотни входной канал обратной связи PID 0 AVI 1 АСЕ Тысячи выбор режима сна PID 0 недопустимый 1 нормальный спящий режим для этого метода нужно установить конкретные параметры такие как F3 10 F3 13 2 нарушение сна То же самое что и параметр когда режим сна выбран как 0 если значение обратной связи ПИД регулятора находится в пределах диапазона заданного значением F3 14 вводится спящий режим Когда значение обратной связи меньше порога пробуждения полярность ПИДрегулятора положительна происходит немедленное пробуждение 17
