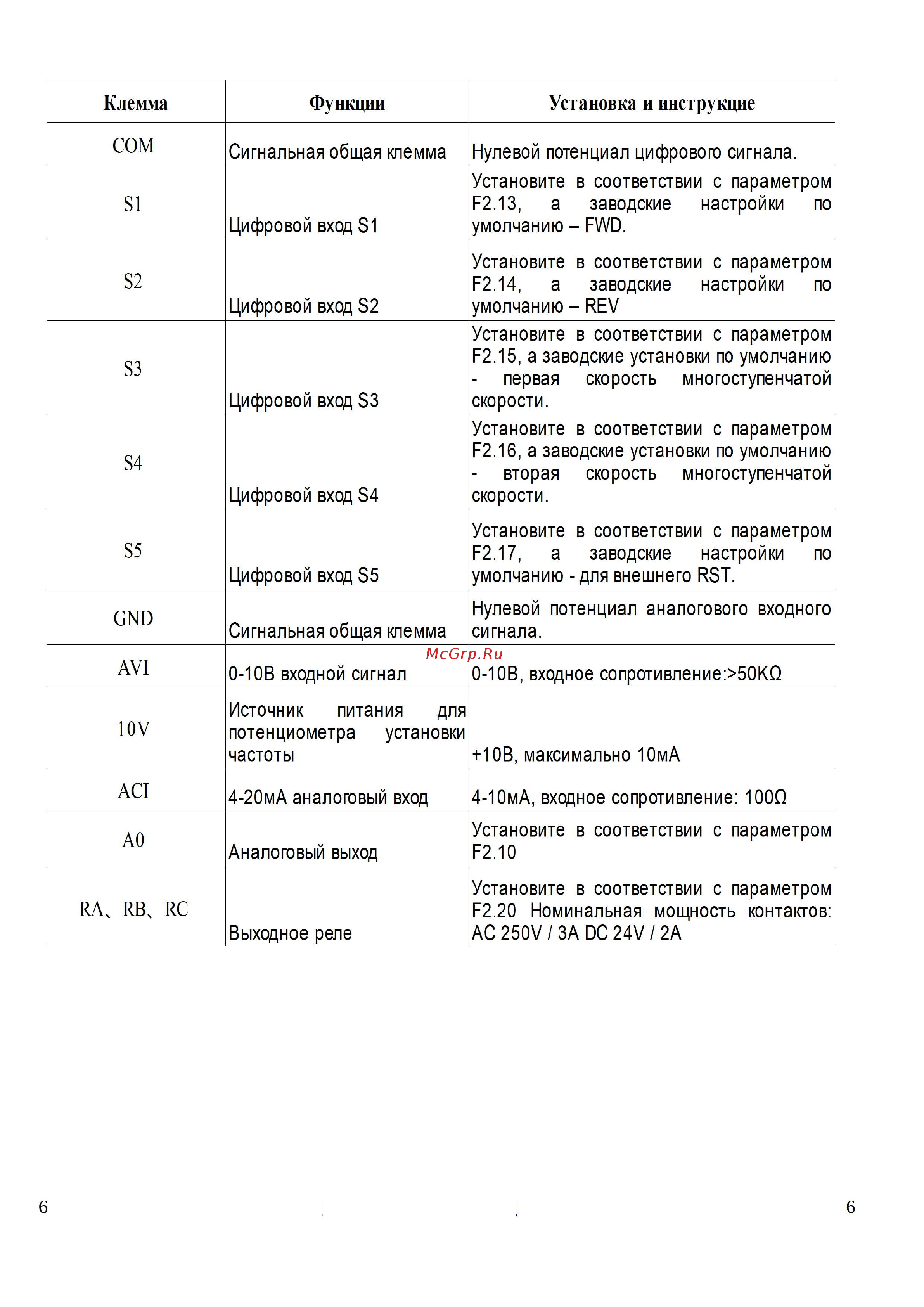

Клемма COM Функции Сигнальная общая клемма Нулевой потенциал цифрового сигнала Цифровой вход 81 Установите в соответствии с параметром F2 13 а заводские настройки по умолчанию FWD Цифровой вход 82 Установите в соответствии с параметром F2 14 а заводские настройки по умолчанию REV Цифровой вход 83 Установите в соответствии с параметром F2 15 а заводские установки по умолчанию первая скорость многоступенчатой скорости Цифровой вход 84 Установите в соответствии с параметром F2 16 а заводские установки по умолчанию вторая скорость многоступенчатой скорости Цифровой вход 85 Установите в соответствии с параметром F2 17 а заводские настройки по умолчанию для внешнего RST Сигнальная общая клемма Нулевой потенциал аналогового входного сигнала AVI 0 1ОВ входной сигнал 0 10В входное сопротивление 50КО 10V Источник питания для потенциометра установки частоты 10В максимально ЮмА ACI 4 20мА аналоговый вход 4 1 ОмА входное сопротивление 100Q Аналоговый выход Установите в соответствии с параметром F2 10 Выходное реле Установите в соответствии с параметром F2 20 Номинальная мощность контактов AC 250V ЗА DC 24V 2А SI S2 S3 S4 S5 GND AO RA4 RB4 RC 6 Установка и инструкцие 6
