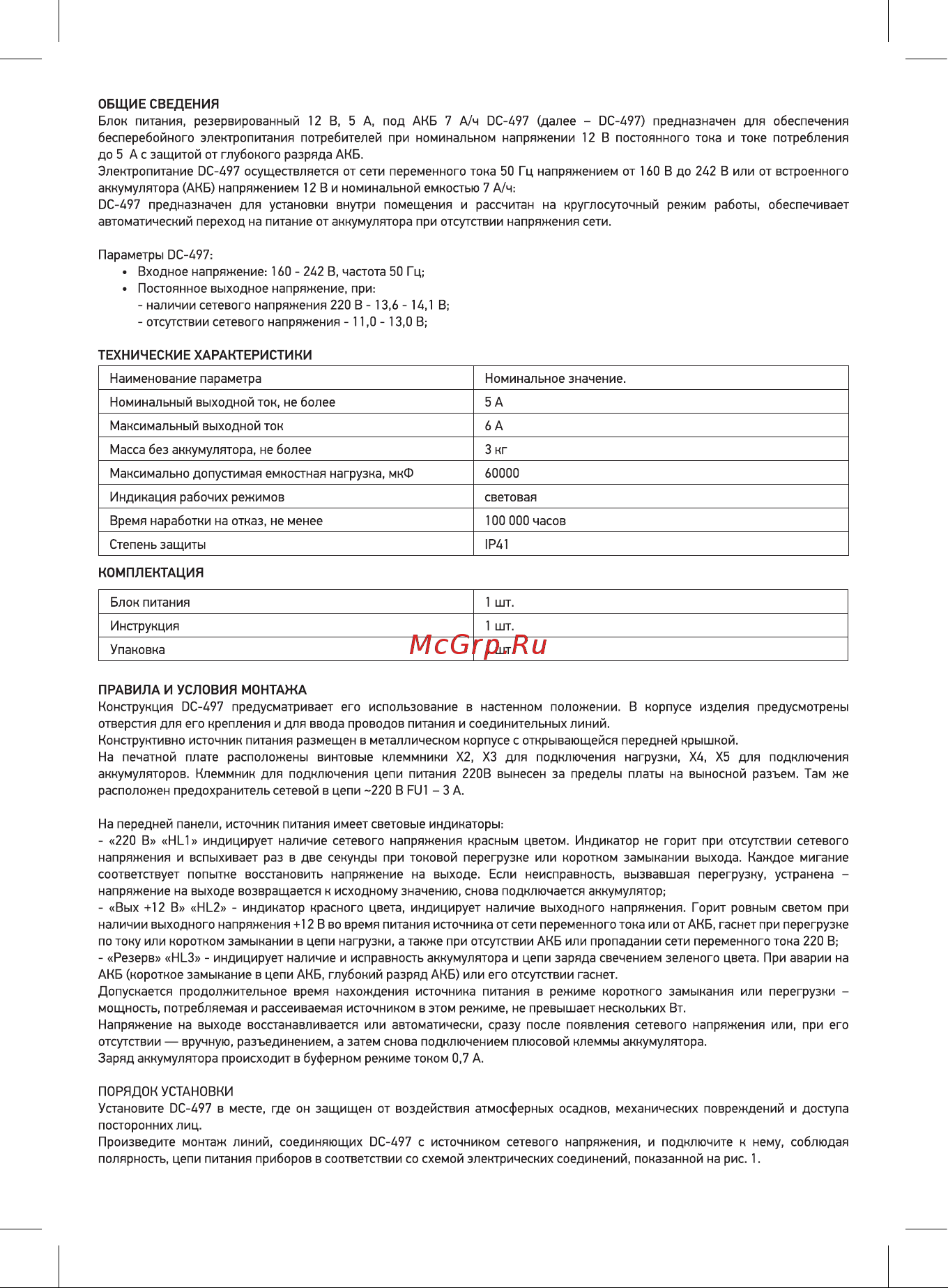

ОБЩИЕ СВЕДЕНИЯ Блок питания резервированный 12 В 5 А под АКБ 7 А ч ОС 497 далее ОС 497 предназначен для обеспечения бесперебойного электропитания потребителей при номинальном напряжении 12 В постоянного тока и токе потребления до 5 А с защитой от глубокого разряда АКБ Электропитание ОС 497 осуществляется от сети переменного тока 50 Гц напряжением от 160 В до 242 В или от встроенного аккумулятора АКБ напряжением 12 В и номинальной емкостью 7 А ч ОС 497 предназначен для установки внутри помещения и рассчитан на круглосуточный режим работы обеспечивает автоматический переход на питание от аккумулятора при отсутствии напряжения сети Параметры ОС 497 Входное напряжение 160 242 В частота 50 Гц Постоянное выходное напряжение при наличии сетевого напряжения 220 В 13 6 14 1 В отсутствии сетевого напряжения 11 0 13 0 В ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Наименование параметра Номинальное значение Номинальный выходной ток не более 5А Максимальный выходной ток 6А Масса без аккумулятора не более 3 кг Максимально допустимая емкостная нагрузка мкФ 60000 Индикация рабочих режимов световая Время наработки на отказ не менее 100 000 часов Степень защиты IP41 КОМПЛЕКТАЦИЯ Блок питания 1 шт Инструкция 1 шт Упаковка 1 шт ПРАВИЛА И УСЛОВИЯ МОНТАЖА Конструкция DC 497 предусматривает его использование в настенном положении В корпусе изделия предусмотрены отверстия для его крепления и для ввода проводов питания и соединительных линий Конструктивно источник питания размещен в металлическом корпусе с открывающейся передней крышкой На печатной плате расположены винтовые клеммники Х2 ХЗ для подключения нагрузки Х4 Х5 для подключения аккумуляторов Клеммник для подключения цепи питания 220В вынесен за пределы платы на выносной разъем Там же расположен предохранитель сетевой в цепи 220 В FU1 3 А На передней панели источник питания имеет световые индикаторы 220 В HL1 индицирует наличие сетевого напряжения красным цветом Индикатор не горит при отсутствии сетевого напряжения и вспыхивает раз в две секунды при токовой перегрузке или коротком замыкании выхода Каждое мигание соответствует попытке восстановить напряжение на выходе Если неисправность вызвавшая перегрузку устранена напряжение на выходе возвращается к исходному значению снова подключается аккумулятор Вых 12 В HL2 индикатор красного цвета индицирует наличие выходного напряжения Горит ровным светом при наличии выходного напряжения 12 В во время питания источника от сети переменного тока или от АКБ гаснет при перегрузке по току или коротком замыкании в цепи нагрузки а также при отсутствии АКБ или пропадании сети переменного тока 220 В Резерв HL3 индицирует наличие и исправность аккумулятора и цепи заряда свечением зеленого цвета При аварии на АКБ короткое замыкание в цепи АКБ глубокий разряд АКБ или его отсутствии гаснет Допускается продолжительное время нахождения источника питания в режиме короткого замыкания или перегрузки мощность потребляемая и рассеиваемая источником в этом режиме не превышает нескольких Вт Напряжение на выходе восстанавливается или автоматически сразу после появления сетевого напряжения или при его отсутствии вручную разъединением а затем снова подключением плюсовой клеммы аккумулятора Заряд аккумулятора происходит в буферном режиме током 0 7 А ПОРЯДОК УСТАНОВКИ Установите ОС 497 в месте где он защищен от воздействия атмосферных осадков механических повреждений и доступа посторонних лиц Произведите монтаж линий соединяющих DC 497 с источником сетевого напряжения и подключите к нему соблюдая полярность цепи питания приборов в соответствии со схемой электрических соединений показанной на рис 1
