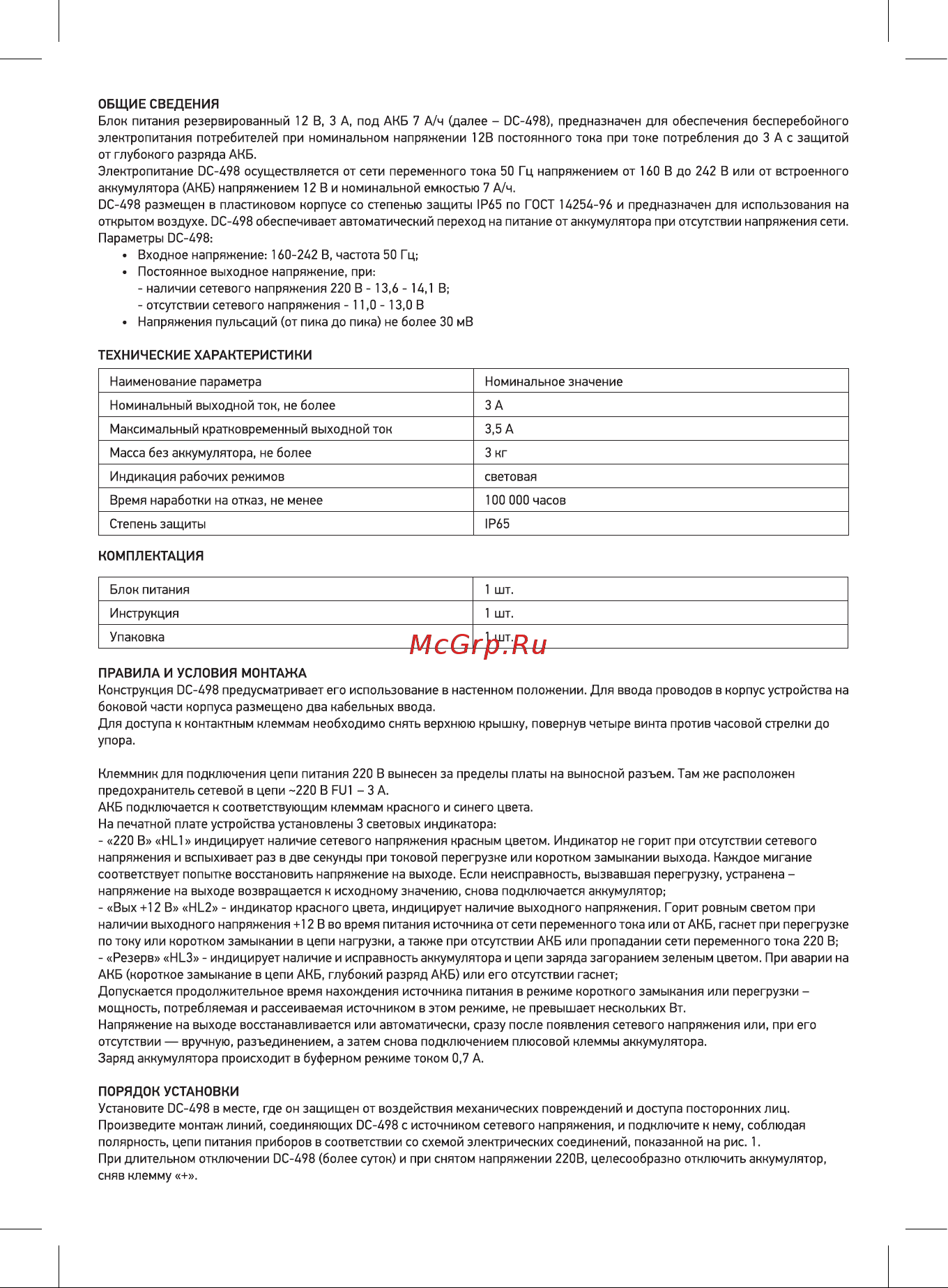

ОБЩИЕ СВЕДЕНИЯ Блок питания резервированный 12 В 3 А под АКБ 7 А ч далее DC 498 предназначен для обеспечения бесперебойного электропитания потребителей при номинальном напряжении 12В постоянного тока при токе потребления до 3 А с защитой от глубокого разряда АКБ Электропитание DC 498 осуществляется от сети переменного тока 50 Гц напряжением от 160 В до 242 В или от встроенного аккумулятора АКБ напряжением 12 В и номинальной емкостью 7 А ч DC 498 размещен в пластиковом корпусе со степенью защиты IP65 по ГОСТ 14254 96 и предназначен для использования на открытом воздухе DC 498 обеспечивает автоматический переход на питание от аккумулятора при отсутствии напряжения сети Параметры DC 498 Входное напряжение 160 242 В частота 50 Гц Постоянное выходное напряжение при наличии сетевого напряжения 220 В 13 6 14 1 В отсутствии сетевого напряжения 11 0 13 0 В Напряжения пульсаций от пика до пика не более 30 мВ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Наименование параметра Номинальное значение Номинальный выходной ток не более ЗА Максимальный кратковременный выходной ток 3 5 А Масса без аккумулятора не более Зкг Индикация рабочих режимов световая Время наработки на отказ не менее 100 000 часов Степень защиты IP65 КОМПЛЕКТАЦИЯ Блок питания 1 шт Инструкция 1 шт Упаковка 1 шт ПРАВИЛА И УСЛОВИЯ МОНТАЖА Конструкция DC 498 предусматривает его использование в настенном положении Для ввода проводов в корпус устройства на боковой части корпуса размещено два кабельных ввода Для доступа к контактным клеммам необходимо снять верхнюю крышку повернув четыре винта против часовой стрелки до упора Клеммник для подключения цепи питания 220 В вынесен за пределы платы на выносной разъем Там же расположен предохранитель сетевой в цепи 220 В FU1 3 А АКБ подключается к соответствующим клеммам красного и синего цвета На печатной плате устройства установлены 3 световых индикатора 220 В HL1 индицирует наличие сетевого напряжения красным цветом Индикатор не горит при отсутствии сетевого напряжения и вспыхивает раз в две секунды при токовой перегрузке или коротком замыкании выхода Каждое мигание соответствует попытке восстановить напряжение на выходе Если неисправность вызвавшая перегрузку устранена напряжение на выходе возвращается к исходному значению снова подключается аккумулятор Вых 12 В HL2 индикатор красного цвета индицирует наличие выходного напряжения Горит ровным светом при наличии выходного напряжения 12 В во время питания источника от сети переменного тока или от АКБ гаснет при перегрузке по току или коротком замыкании в цепи нагрузки а также при отсутствии АКБ или пропадании сети переменного тока 220 В Резерв HL3 индицирует наличие и исправность аккумулятора и цепи заряда загоранием зеленым цветом При аварии на АКБ короткое замыкание в цепи АКБ глубокий разряд АКБ или его отсутствии гаснет Допускается продолжительное время нахождения источника питания в режиме короткого замыкания или перегрузки мощность потребляемая и рассеиваемая источником в этом режиме не превышает нескольких Вт Напряжение на выходе восстанавливается или автоматически сразу после появления сетевого напряжения или при его отсутствии вручную разъединением а затем снова подключением плюсовой клеммы аккумулятора Заряд аккумулятора происходит в буферном режиме током 0 7 А ПОРЯДОК УСТАНОВКИ Установите DC 498 в месте где он защищен от воздействия механических повреждений и доступа посторонних лиц Произведите монтаж линий соединяющих DC 498 с источником сетевого напряжения и подключите к нему соблюдая полярность цепи питания приборов в соответствии со схемой электрических соединений показанной на рис 1 При длительном отключении DC 498 более суток и при снятом напряжении 220В целесообразно отключить аккумулятор сняв клемму
