1. Закрепите Г-образную скобу (рис. 2, поз. 4) на корпусе антенны (рис. 2, поз. 1) с помощью входящих в комплект крепежа

гаек и шайб. При этом совместите прорези в скобе и крепежные шпильки (рис. 2, поз. 2) таким образом, чтобы метка

линии горизонта на наклейке для используемого стандарта связи совпадала с фактической линией горизонта (рис. 3).

2. Установите на Г-образную скобу крепеж для монтажа на мачту/кронштейн – U-образный хомут и зубчатый элемент

крепления. Закрепите их с помощью винтов, шайб, шайб-гроверов и гаек (рис. 2, поз. 5 и 6).

3. Смонтируйте стеновой кронштейн или мачту, предназначенные для установки антенны (кроме случая установки на уже

имеющиеся конструкции, мачты или кронштейны). При этом учитывайте длину коаксиального кабеля, соединяющего антенну

и оборудование – расстояние от точки монтажа кронштейна/мачты до места установки модема или терминала ограничено

его длиной. Наиболее верное решение – разместить оборудование как можно ближе к антенне. При выборе места установки

учитывайте, что перед антенной не должно быть препятствий и металлических предметов ближе 3-5 метров (см. рис. 1).

4. Установите антенну на мачту или кронштейн (рис. 2, пункты 4, 5). Затяните гайки крепления так, чтобы антенна была

достаточно надежно закреплена, но при этом имелась возможность поворачивать ее относительно оси кронштейна/мачты.

5. Подключите кабели к F-разъемам антенны (рис. 2, пункт 6). Гидролизируйте разъемы ПВХ-изолентой.

6. Проложите коаксиальные кабели с улицы в помещение наиболее удобным для вас способом.

⚠ Кабели не должны резко перегибаться (переламываться) или передавливаться. Перегибы и передавленнности кабеля

могут значительно ухудшить характеристики антенны.

7. Отключите модем или иное оборудование от питания (компьютера).

8. Подключите кабели к антенным разъемам вашего оборудования, при этом накручивайте разъемы вручную без

применения инструментов. Используйте соответствующие переходники.

9. Подайте питание на оборудование (подключите его к компьютеру).

10. 1В случае использования с USB-модемом, запустите программу MDMA (www.nerve.org.za/mdma) или войдите в веб-

интерфейс модема для контроля уровня сигнала.

11. Сориентируйте антенну на максимум сигнала, поворачивая ее вокруг оси мачты/кронштейна вправо и влево на

небольшие углы и контролируя уровень сигнала с помощью программного обеспечения вашего оборудования.

⚠ При повороте антенны делайте паузу от 1 до 10 секунд. При необходимости настройте угол места, наклоняя плоскость

антенны вверх и вниз.

12. После настройки окончательно затяните гайки крепления.

13. Проверить скорость передачи данных можно с помощью сервиса speedtest.net.

ВЫБОР НАПРАВЛЕНИЯ ПОЛЯРИЗАЦИИ

1. Для обеспечения максимального усиления антенны следует правильно устанавливать направление поляризации.

2. Для работы в сетях 2G/3G/4G и Wi-Fi следует установить Х-поляризацию радиоизлучения антенны в 45⁰к горизонтали

(рис. 3).

3. Для установки антенны в положение 45⁰к горизонтали следует ослабить гайки крепления.

4. Г-образной скобы, повернуть корпус антенны до упора и вновь затянуть гайки.

1. Корпус

2. Шпилька крепления скобы

3. F-разъем

4. Г-образная скоба

5. Зубчатый элемент крепления

6. U-образный хомут

Рисунок 3 – Ориентация антенны

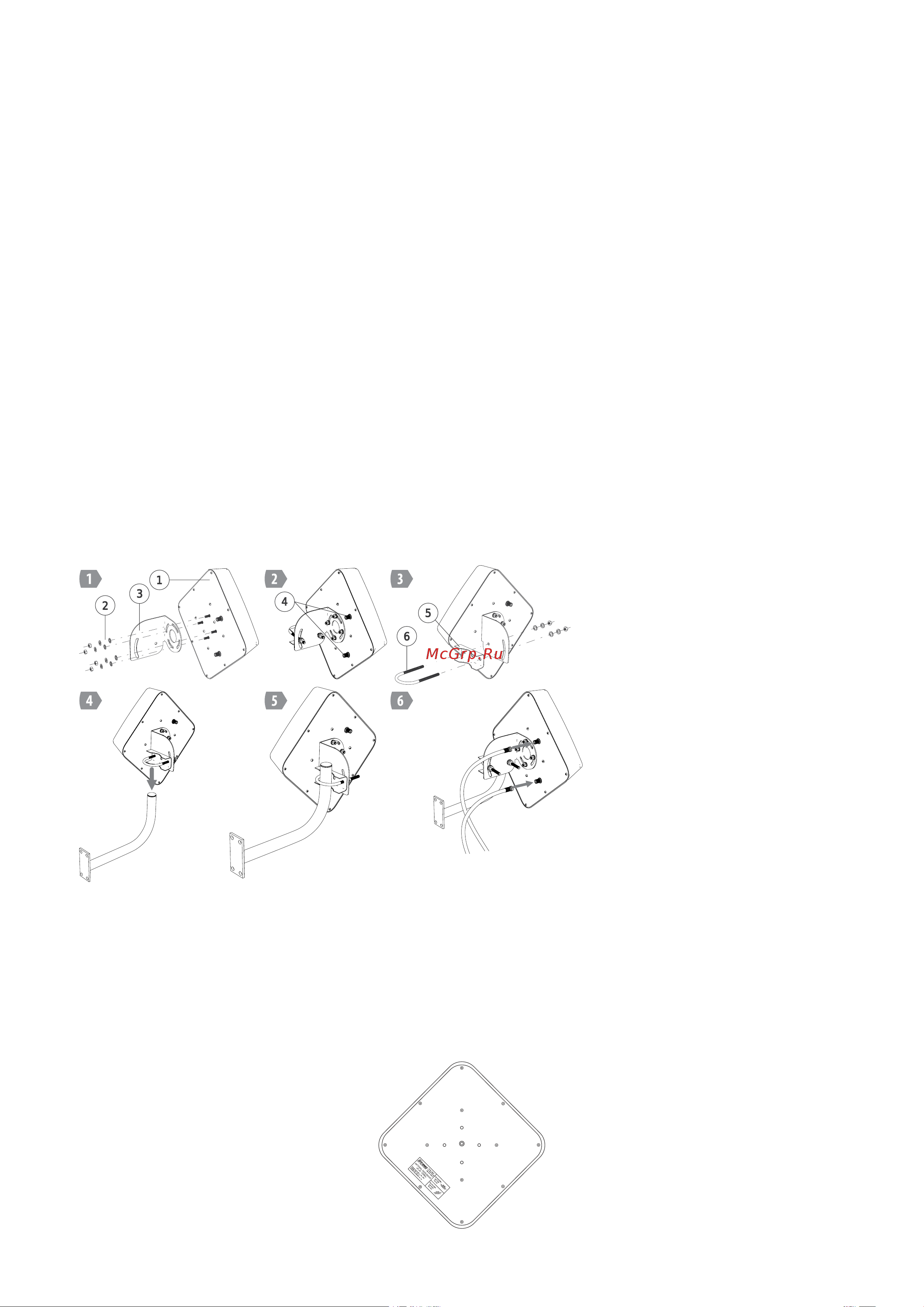

Рисунок 2 – Сборка и монтаж антенны
