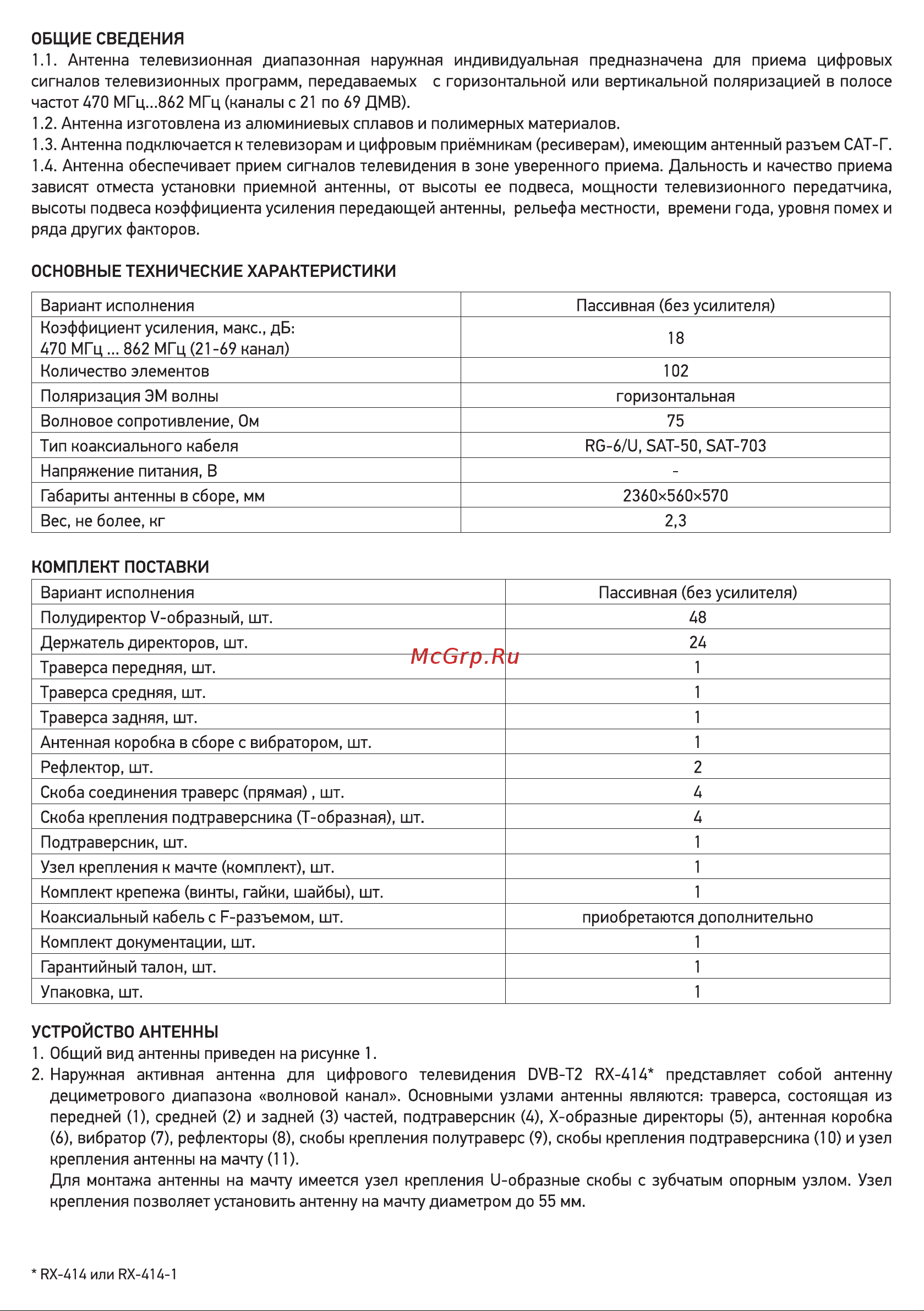

ОБЩИЕ СВЕДЕНИЯ 1 1 Антенна телевизионная диапазонная наружная индивидуальная предназначена для приема цифровых сигналов телевизионных программ передаваемых с горизонтальной или вертикальной поляризацией в полосе частот 470 МГц 862 МГц каналы с 21 по 69 ДМВ 1 2 Антенна изготовлена из алюминиевых сплавов и полимерных материалов 1 3 Антенна подключается к телевизорам и цифровым приёмникам ресиверам имеющим антенный разъем САТ Г 1 4 Антенна обеспечивает прием сигналов телевидения в зоне уверенного приема Дальность и качество приема зависят отместа установки приемной антенны от высоты ее подвеса мощности телевизионного передатчика высоты подвеса коэффициента усиления передающей антенны рельефа местности времени года уровня помех и ряда других факторов ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Вариант исполнения Коэффициент усиления макс дБ 470 МГц 862 МГц 21 69 канал Количество элементов Поляризация ЭМ волны Волновое сопротивление Ом Тип коаксиального кабеля Напряжение питания В Габариты антенны в сборе мм Вес не более кг Пассивная без усилителя 18 102 горизонтальная 75 RG 6 U SAT 50 SAT 703 2360x560x570 2 3 КОМПЛЕКТ ПОСТАВКИ Вариант исполнения Пассивная без усилителя Полудиректор У образный шт 48 Держатель директоров шт 24 Траверса передняя шт 1 Траверса средняя шт 1 Траверса задняя шт 1 Антенная коробка в сборе с вибратором шт 1 Рефлектор шт 2 Скоба соединения траверс прямая шт 4 Скоба крепления подтраверсника Т образная шт 4 Подтраверсник шт 1 Узел крепления к мачте комплект шт 1 Комплект крепежа винты гайки шайбы шт Коаксиальный кабель с Б разъемом шт 1 приобретаются дополнительно Комплект документации шт 1 Гарантийный талон шт 1 Упаковка шт 1 УСТРОЙСТВО АНТЕННЫ 1 Общий вид антенны приведен на рисунке 1 2 Наружная активная антенна для цифрового телевидения ОУВ Т2 РХ 414 представляет собой антенну дециметрового диапазона волновой канал Основными узлами антенны являются траверса состоящая из передней 1 средней 2 и задней 3 частей подтраверсник 4 Х образные директоры 5 антенная коробка 6 вибратор 7 рефлекторы 8 скобы крепления полутраверс 9 скобы крепления подтраверсника 10 и узел крепления антенны на мачту 11 Для монтажа антенны на мачту имеется узел крепления 11 образные скобы с зубчатым опорным узлом Узел крепления позволяет установить антенну на мачту диаметром до 55 мм RX 414 или RX 414 1
