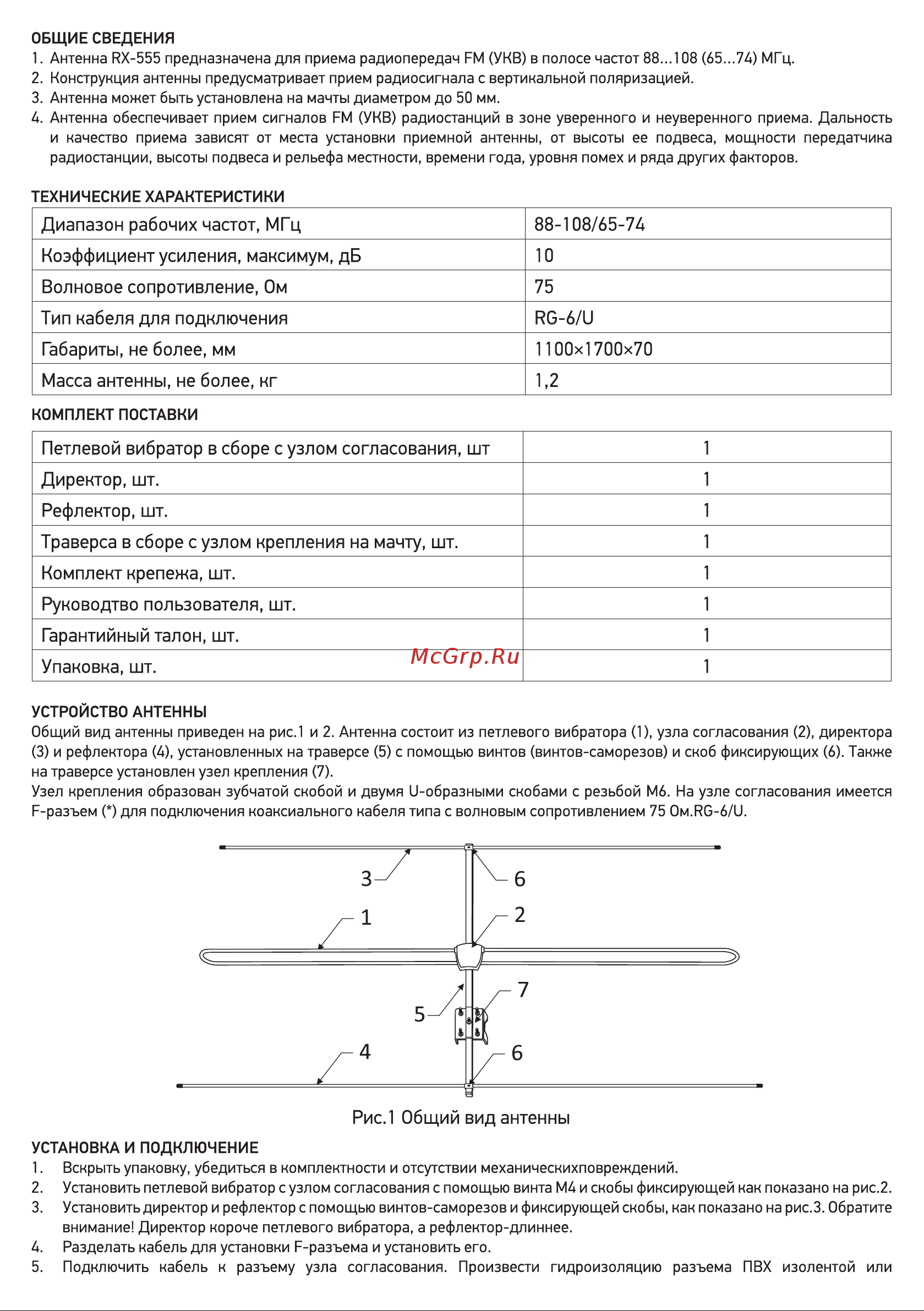

ОБЩИЕ СВЕДЕНИЯ 1 Антенна РХ 555 предназначена для приема радиопередач ЕМ УКВ в полосе частот 88 108 65 74 МГц 2 Конструкция антенны предусматривает прием радиосигнала с вертикальной поляризацией 3 Антенна может быть установлена на мачты диаметром до 50 мм 4 Антенна обеспечивает прием сигналов ЕМ УКВ радиостанций в зоне уверенного и неуверенного приема Дальность и качество приема зависят от места установки приемной антенны от высоты ее подвеса мощности передатчика радиостанции высоты подвеса и рельефа местности времени года уровня помех и ряда других факторов ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Диапазон рабочих частот МГц 88 108 65 74 Коэффициент усиления максимум дБ 10 Волновое сопротивление Ом 75 Тип кабеля для подключения ко б и Габариты не более мм 1100x1700x70 Масса антенны не более кг 1 2 КОМПЛЕКТ ПОСТАВКИ Петлевой вибратор в сборе с узлом согласования шт 1 Директор шт 1 Рефлектор шт 1 Траверса в сборе с узлом крепления на мачту шт 1 Комплект крепежа шт 1 Руководтво пользователя шт 1 Гарантийный талон шт 1 Упаковка шт 1 УСТРОЙСТВО АНТЕННЫ Общий вид антенны приведен на рис 1 и 2 Антенна состоит из петлевого вибратора 1 узла согласования 2 директора 3 и рефлектора 4 установленных на траверсе 5 с помощью винтов винтов саморезов и скоб фиксирующих 6 Также на траверсе установлен узел крепления 7 Узел крепления образован зубчатой скобой и двумя 11 образными скобами с резьбой Мб На узле согласования имеется Е разъем для подключения коаксиального кабеля типа с волновым сопротивлением 75 Ом РБ б О УСТАНОВКА И ПОДКЛЮЧЕНИЕ 1 Вскрыть упаковку убедиться в комплектности и отсутствии механическихповреждений 2 Установить петлевой вибратор с узлом согласования с помощью винта М4 и скобы фиксирующей как показано на рис 2 3 Установить директор и рефлектор с помощью винтов саморезов и фиксирующей скобы как показано на рис З Обратите внимание Директор короче петлевого вибратора а рефлектор длиннее 4 Разделать кабель для установки Е разъема и установить его 5 Подключить кабель к разъему узла согласования Произвести гидроизоляцию разъема ПВХ изолентой или
