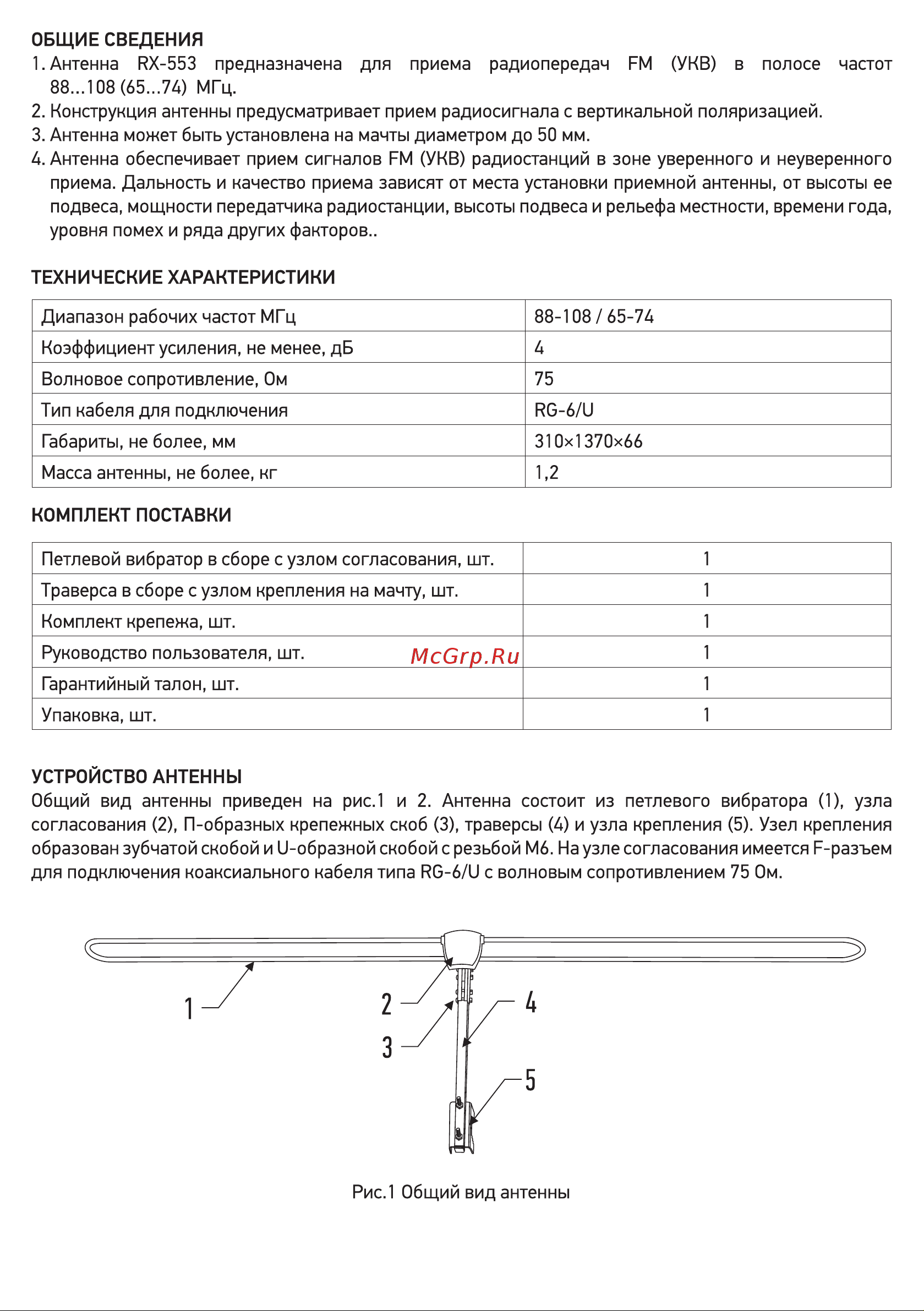

ОБЩИЕ СВЕДЕНИЯ 1 Антенна РХ 553 предназначена для приема радиопередач РМ УКВ в полосе частот 88 108 65 74 МГц 2 Конструкция антенны предусматривает прием радиосигнала с вертикальной поляризацией 3 Антенна может быть установлена на мачты диаметром до 50 мм 4 Антенна обеспечивает прием сигналов РМ УКВ радиостанций в зоне уверенного и неуверенного приема Дальность и качество приема зависят от места установки приемной антенны от высоты ее подвеса мощности передатчика радиостанции высоты подвеса и рельефа местности времени года уровня помех и ряда других факторов ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Диапазон рабочих частот МГц 88 108 65 74 Коэффициент усиления не менее дБ 4 Волновое сопротивление Ом 75 Тип кабеля для подключения рго б и Габариты не более мм 310x1370x66 Масса антенны не более кг 1 2 КОМПЛЕКТ ПОСТАВКИ Петлевой вибратор в сборе с узлом согласования шт 1 Траверса в сборе с узлом крепления на мачту шт 1 Комплект крепежа шт 1 Руководство пользователя шт 1 Гарантийный талон шт 1 Упаковка шт 1 УСТРОЙСТВО АНТЕННЫ Общий вид антенны приведен на рис 1 и 2 Антенна состоит из петлевого вибратора 1 узла согласования 2 П образных крепежных скоб 3 траверсы 4 и узла крепления 5 Узел крепления образован зубчатой скобой и 1 образной скобой с резьбой Мб На узле согласования имеется Р разъем для подключения коаксиального кабеля типа КС 6 и с волновым сопротивлением 75 Ом Рис 1 Общий вид антенны
