2-12
EMU00096*

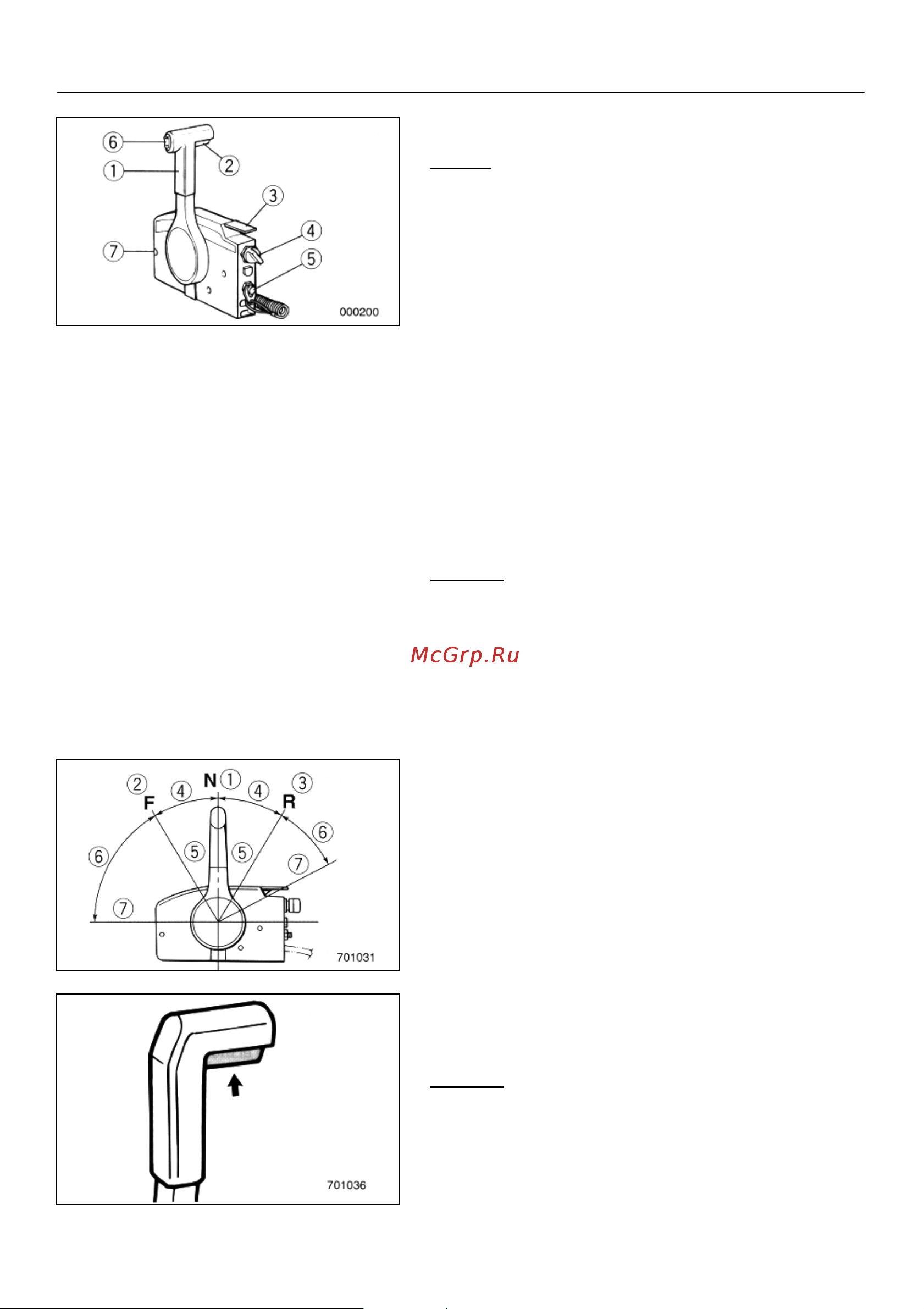

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
F25AE
Как механизм переключения, так и дроссель
приводятся в действие рычагом
дистанционного управления. В дополнение
к этому на пульте дистанционного управления
установлены электрические переключатели.
(1) Рычаг дистанционного управления
(2) Переключатель из нейтрального положения с
блокировкой от неправильного срабатывания
(3) Дроссельный рычажок нейтрального положения
(4) Основной переключатель
(5) Аварийный выключатель зажигания с тросовым
талрепом
(6) Переключатель усилителя откидывания и
дифферентовки (если имеется)
(7) Регулировочный винт дроссельного трения
EMU00098*
Рычаг дистанционного управления
(F25AE)
Если перевести рычаг из нейтрального
положения вперёд, сработает привод
переднего хода. Если перевести рычаг из
нейтрального положения назад, сработает
привод заднего хода. Двигатель будет
работать в режиме холостого хода, пока Вы не
переведёте рычаг на 35° (Вы почувствуете, как
сработает стопор). Если перевести рычаг
дальше, откроется дроссельная заслонка,
и двигатель начнёт набирать обороты.
(1) Нейтральное положение
(2) Передний ход
(3) Задний ход
(4) Переключение передач
(5) Полностью перекрыт
(6) Дроссель
(7) Полностью открыт
EMU00099
Переключатель
из нейтрального положения
с блокировкой от неправильного
срабатывания
(F25AE)
Чтобы переключить передачу из нейтрального
положения, сначала нужно поднять
переключатель с блокировкой от
неправильного срабатывания на рычаге
дистанционного управления.
