12. Уложите монтажные провода. При этом помните, что:

• Подключение термопленки к сети производится согласно схеме

подключения.

• В комплект входят провода двух цветов для удобства монтажа.

• Все монтажные провода должны располагаться по одной стороне

помещения.

• Располагайте провода так, чтобы основной их массив проходил под плинтусом.

• Если вы хотите проложить соединительный кабель скрытым способом,

проштробите канал в стене, если открытым (наружным) − используйте монтажный

декоративный короб.

• При укладке монтажных проводов на поверхности пола в теплоотражающем

материале сделайте канавку (вырез, углубление) под провода для того, чтобы

поверхность финишного напольного покрытия была максимально ровной.

К примеру, провода могут быть уложены вдоль шва теплоотражающего материала.

13. Снимите изоляцию с концов проводов в местах для подключения проводов к

контактным зажимам. Рекомендуется использовать специальный инструмент для

снятия изоляции.

14. Вложите оголенный провод (или два провода, где это необходимо) в

контактный зажим и с усилием зажмите его (их) с помощью пассатижей.

Убедитесь, что провод надежно закреплен в контактном зажиме.

15. Изолируйте срез нагревательной пленки в месте крепления зажима и

расположения токоведущей медной шины:

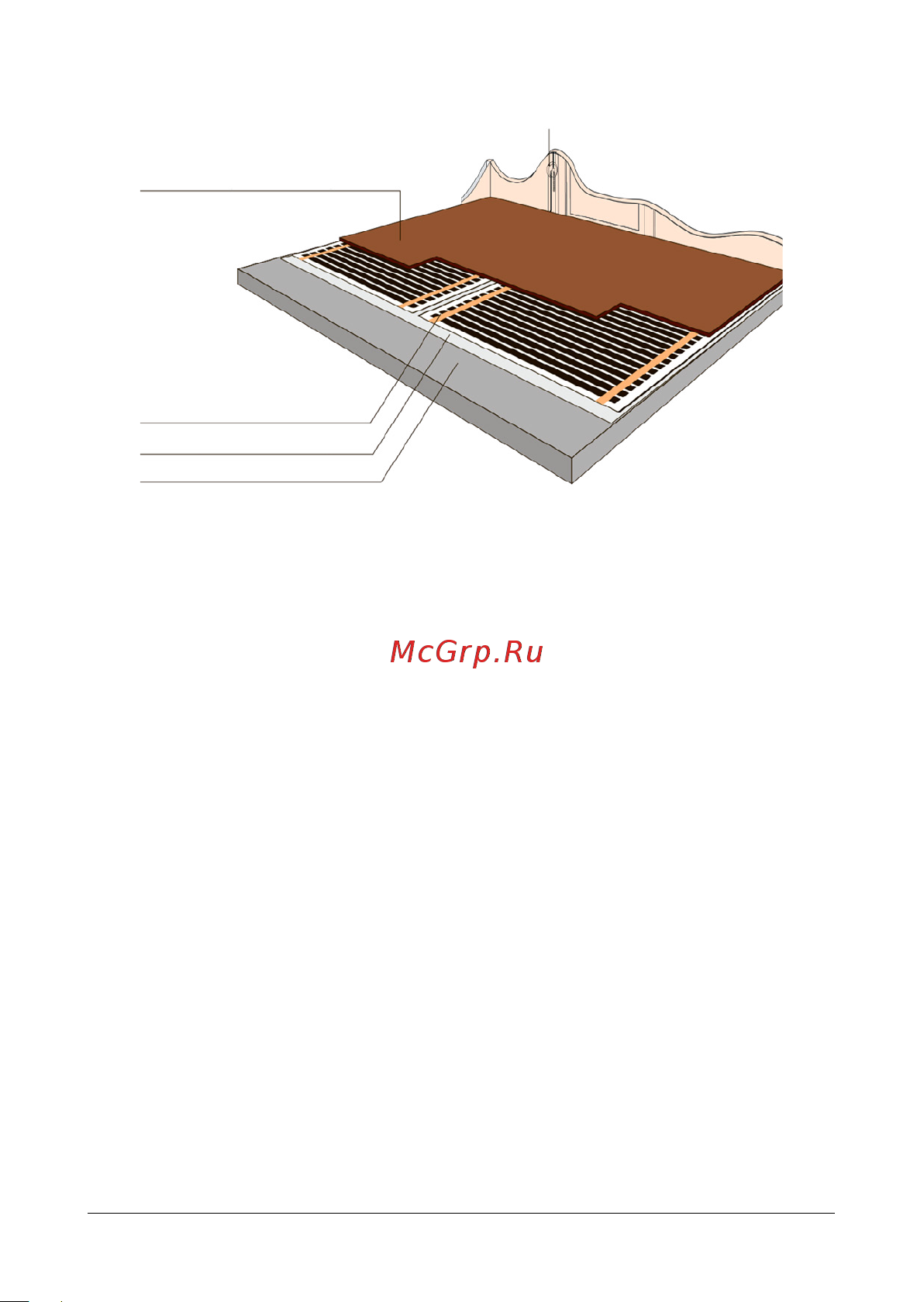

Меcто установки

терморегулятора

Финишное покрытие:

ламинат/паркет/линолеум

Нагревательная пленка

Теплоизоляция

Основа пола
