47

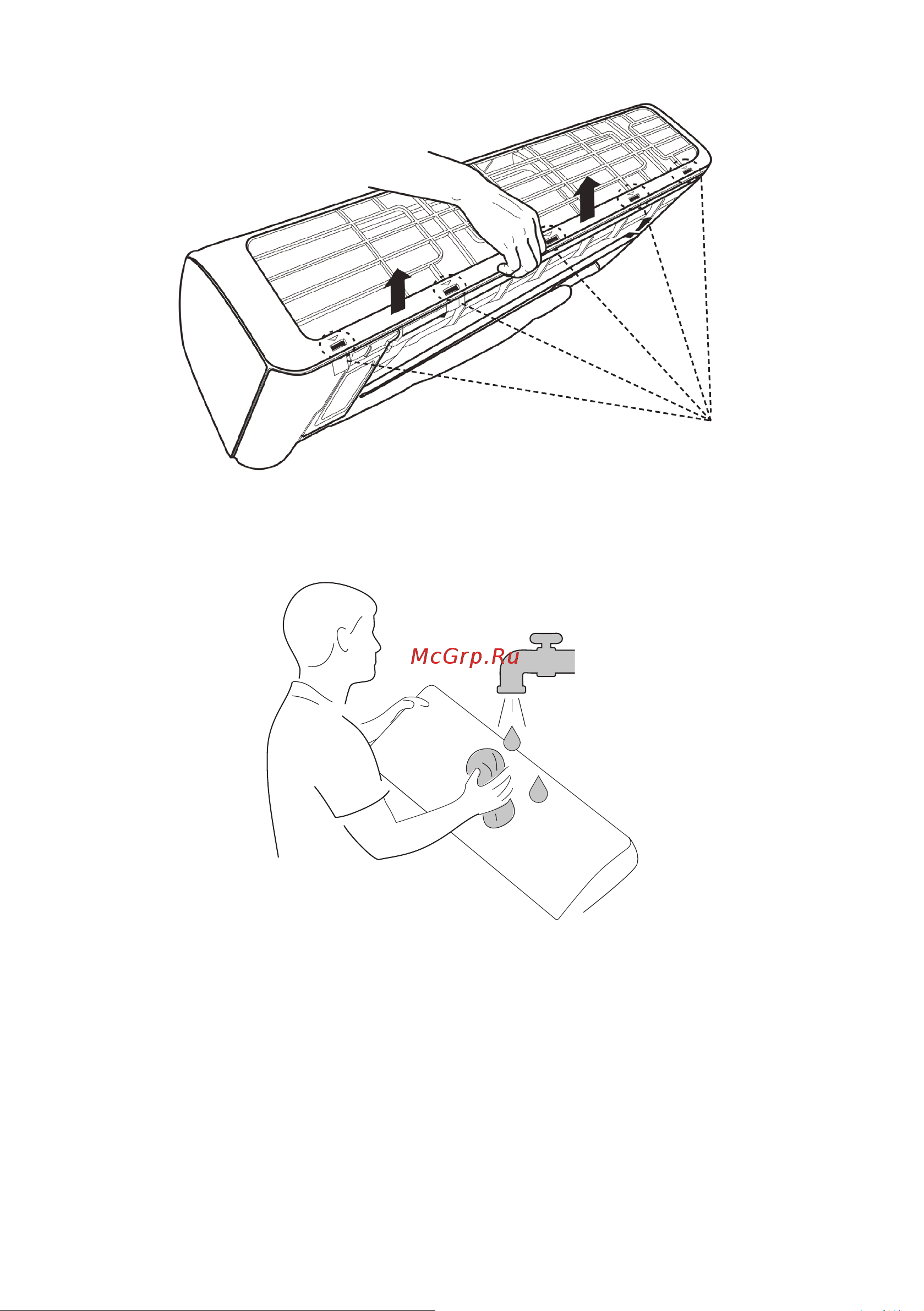

5. Отпустите 5 крючков в задней части лицевой панели.
Крючки
6. Вымойте переднюю панель в воде с нейтральными моющими средствами. Перед мойкой
снимите дисплей с передней панели.
Температура воды не должна быть выше 40 °С.
7. Поставьте панель на место, установив на место дисплей.
