70

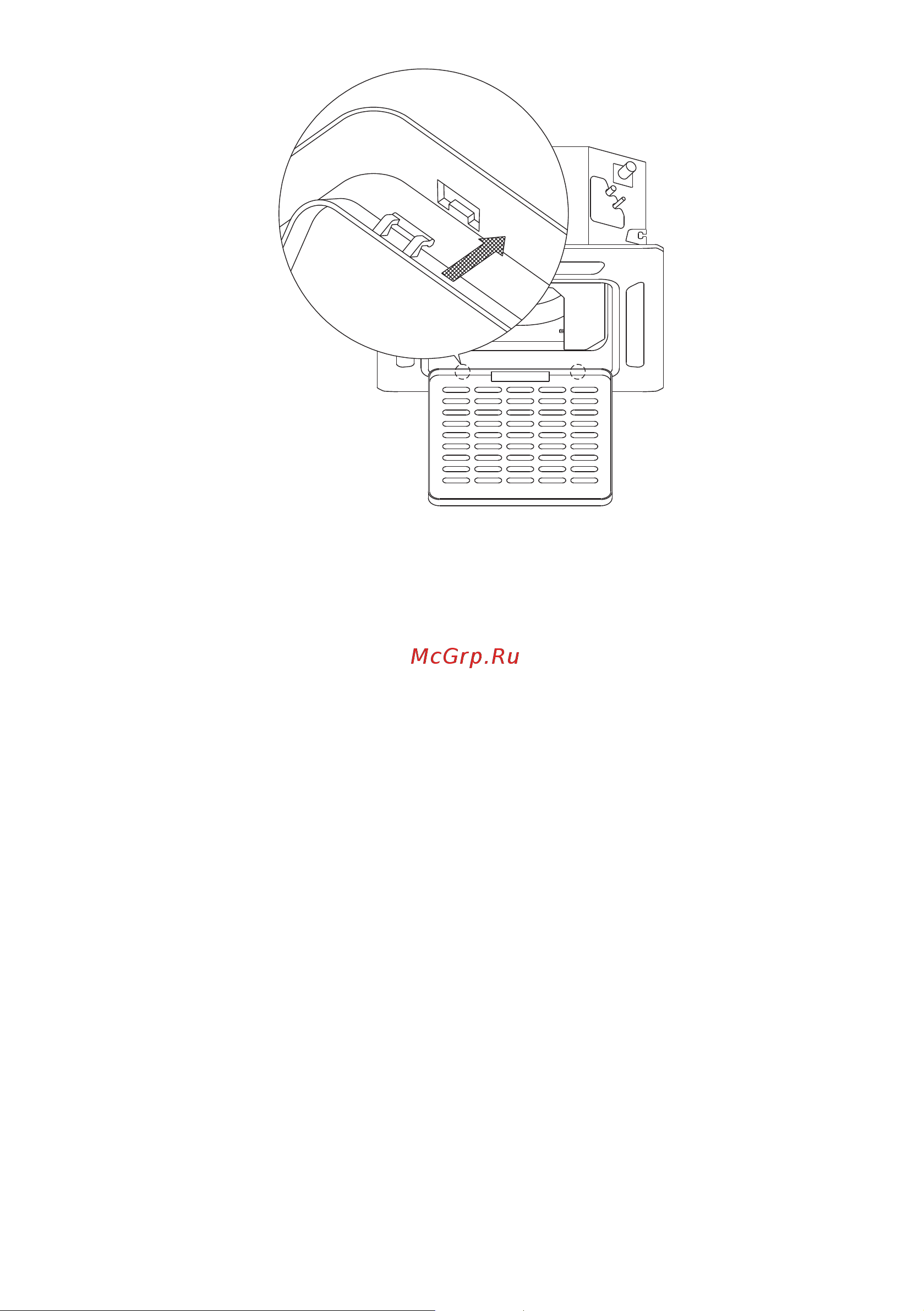

• Установите на место воздухозаборную решетку, подключите питание привода жалюзи,
затем подключите панель управления.
• Закройте воздухозаборную решетку.
