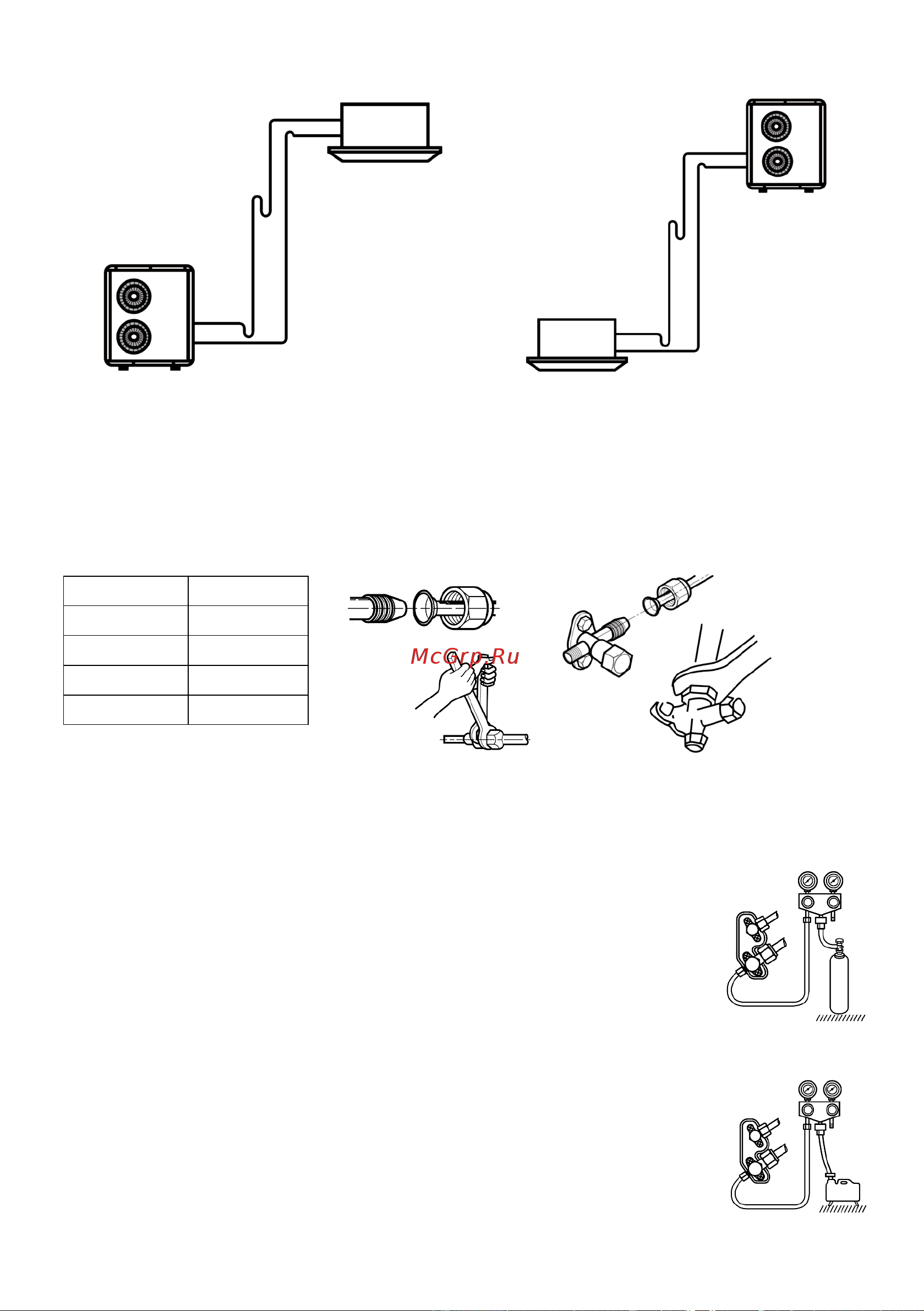

Внутренний блок

Наружный блок установлен ниже внутреннего блока

Наружный блок

Масленая ловушка

каждые 5 метров подъема

Внутренний блок

Наружный блок

Наружный блок установлен выше внутреннего блока

Примечание: изображение масленых ловушек и петель являются схематичными, их реальные размеры и

радиусы отличаются от реальных.

Подключение труб к наружному и внутреннему блоку

 Совместите центральные оси трубопроводов и в ручную затяните до упора накидную конусную гайку.

 Зафиксировав штуцер гаечным ключом, затяните накидную конусную гайку динамометрическим ключом,

соблюдая крутящий момент указанный в таблице:

Испытание и вакуумирование трубопроводов



Убедитесь в правильности подключения трубопроводов хладагента и электрических кабелей



Снимите заглушки с клапанов газового и жидкостного трубопроводов хладагента наружного блока.



Убедитесь, что клапаны газового и жидкостного трубопроводов хладагента наружно-

го блока закрыты

 Подключите манометрический коллектор и баллон с азотом к сервисному порту

газового трубопровода хладагента наружного блока. Баллон следует подключать

через понижающий редуктор. Не допускается использование сжатого воздуха по

причине высокого содержания в нем влаги.

 Заполните систему азотом до давления 4,15МПа. Во избежание попадания в систему

жидкого азота, расположите баллон клапаном вверх

 Проверьте все выполненные соединения трубопроводов на наличие утечки

с помощью, например, мыльного раствора. В случае обнаружения утечки её необходимо устранить

 По истечении 1015 минут проверьте давление в системе. В случае его падения необ-

ходимо выяснить причину

 Отключите баллон с азотом манометрического коллектора. Откачайте азот из систе-

мы

 Подключите к манометрическому коллектору вакуумный насос

 Включите вакуумный насос. Создайте вакуум в системе до разрежения –0,1МПа

 По истечении 1015 минут проверьте разрежения в системе. В случае его уменьше-

Размер трубы Момент затяжки

 6,35 мм 1519 Нxм

 9,52 мм 3540 Нxм

 12,70 мм 5060 Нxм

 15,88 мм 6276 Нxм

Масленая ловушка

каждые 5 метров подъема
