Схемы электрических соединений

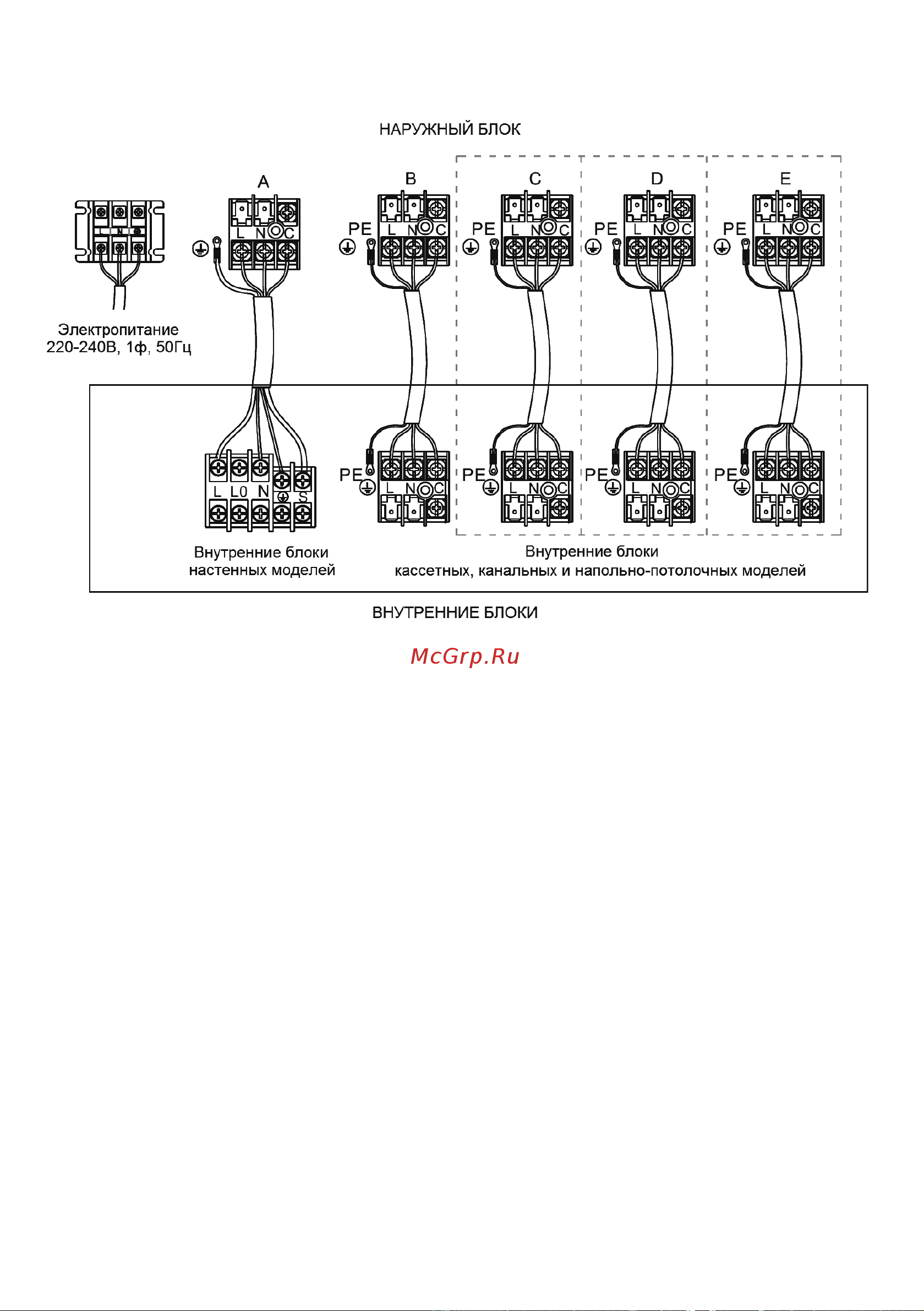

Выполните электрические соединения согласно нижеприведенным схемам:

Процедура подключения



Снимите защитные крышки сервисных панелей наружного и внутренних блоков



Ослабьте винты клеммных колодок и подсоедините соответствующим образом (см. схемы) межблочный

электрический кабель и кабель электропитания



Плотно затяните винты клеммных колодок, для предотвращения их ослабления. Убедитесь в неподвиж-

ности закрепленных проводов, потянув за них



Закрепите электрические кабеля в проводные зажимы



Установите защитные крышки сервисных панелей наружного и внутренних блоков

Примечание:

Наружные блоки, с электропитанием 380-415В, 3ф, 50Гц, имеют встроенную систему проверки чередования

фаз, пожалуйста, учтите это при подключении кабеля электропитания.

Ввод в эксплуатацию



По окончанию установки кондиционера необходимо проверить выполненные соединения трубопроводов

хладагента и дренажа, а так же соединения электрических кабелей.

Ввод в эксплуатацию (первое включение):



Включите электропитание кондиционера



С помощью пульта управления включите кондиционер в режим охлаждения и установите значение целе-

вой температуры ниже температуры в помещении



Убедитесь во включении компрессора после 3-х минутной защитной задержки



Проверьте

наружный

внутренний

блоки

на

правильность

работы,

на

отсутствие

посторонних

шумов

вибраций

Внутренний блок Наружный блок
