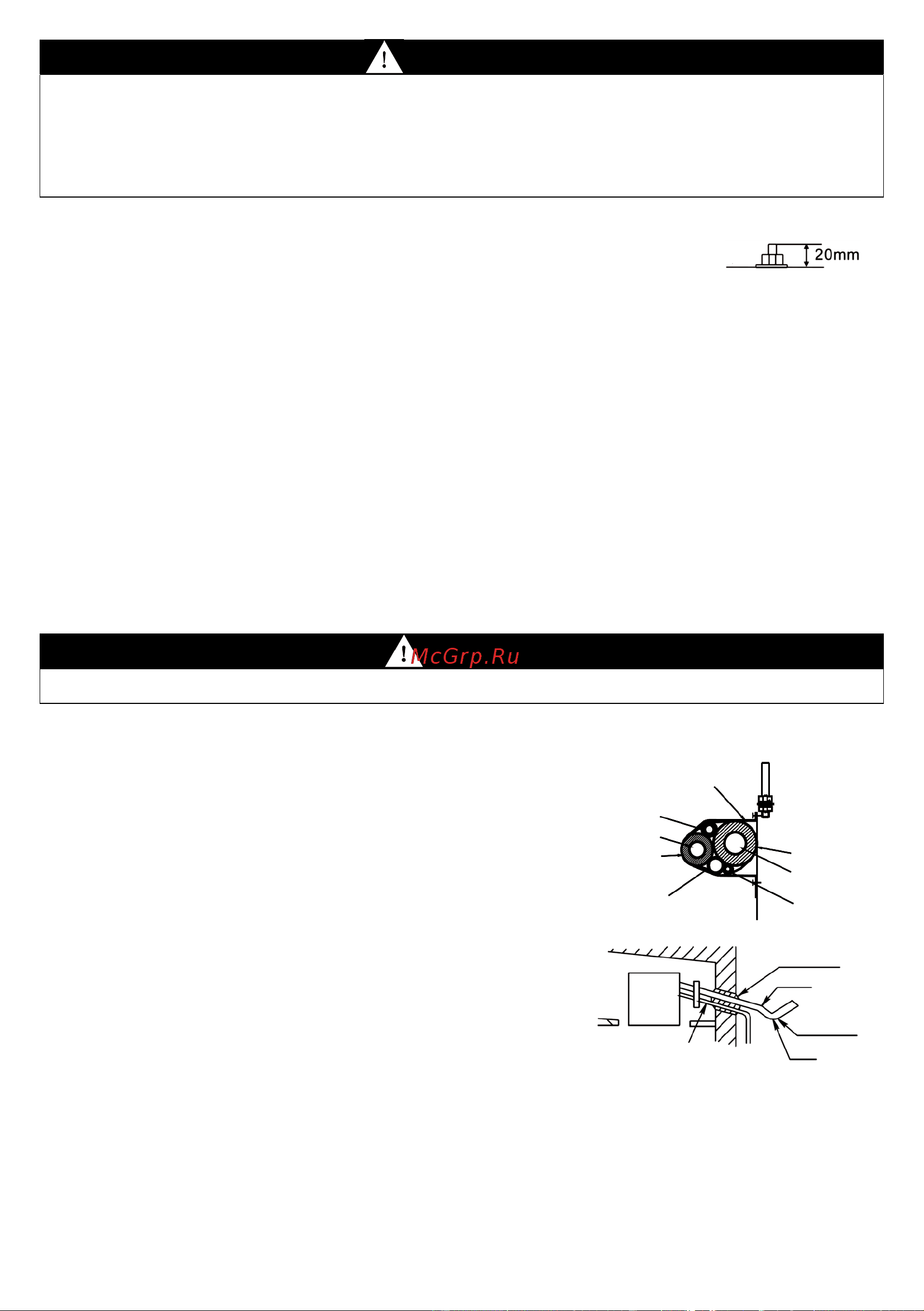

ПРЕДУПРЕЖДЕНИЕ
Из наружного блока может течь жидкость, отвод которой необходимо предусмотреть, а так же следует
исключить близкое расположение предметов, которые могут пострадать от влаги
Запрещается устанавливать наружный блок в местах, где воздухозаборное/воздуховыпускное отверстие
могут находиться под непосредственным воздействием ветра
Должно исключаться воздействие на наружный блок сильных ветров
Опоры крепления наружного блока должны быть надежно закреплены
Болты крепления, после затягивания гаек, должны выступать не менее чем на 20мм
от основания
При перемещении наружного блока используйте стропы соответствующей длины. Не забывайте устанав-
ливать прокладочный материал, для предотвращения повреждения корпуса и других элементов блока
Монтаж трубопроводов хладагента
Инструкция по монтажу
Пайку трубопроводов необходимо производить без подключения трубопроводов к блокам кондиционера
При
пайке
необходимо
создать
внутри
трубопровода
среду
нейтрального
газа
-
азота,
для
исключения
образования окалины внутри трубопровода
Перед
подключением
трубопроводов
к
блокам
кондиционера,
дополнительно
выполните
их
продувку
нейтральным газом
-
азотом, для удаления из них грязи и пыли.
При прокладке трубопроводов не допускайте сгибание труб с последующим их разгибанием, это может
привести к их замятию или разрушению. Для гибки труб используйте специальный инструмент
По окончанию пайки трубопроводов подключите их к блокам кондиционера
Смонтированные и подключенные трубопроводы необходимо испытать на герметичность
Теплоизоляция и герметизация
Трубопроводы хладагента должны быть теплоизолированны с использованием соответствующих материа-
лов, выдерживающих температуру до +120С
Толщина изоляции трубопроводов хладагента должна быть
не менее 8мм
В регионах с высоким уровнем влажности, для внутренних
блоков систем работающих продолжительные периоды
времени, необходима дополнительная изоляция, толщиной
1020мм
Для предотвращения попадания воды и посторонних пред-
метов через стеновое входное отверстие, после размещения
в нем межблочных коммуникаций и трубопровода дренажа,
отверстие необходимо заделать герметизирующим составом
Если наружный блок установлен выше внутреннего, трубо-
проводы должны быть выгнуты соответствующим образом
перед входом в отверстие со стороны улицы, для предотвра-
щения попадания по трубопроводам атмосферной воды в
помещение
Места соединения воздуховодов, при подключении их к
канальным внутренним блокам, необходимо герметизиро-
вать дополнительно
ОСТОРОЖНО
Каждый трубопровод хладагента и дренажа должны быть теплоизолированы индивидуально
Кронштейн
крепления
Труба газовая
Изоляция
газовой трубы
Кабель
сигнальный
Кабель
электропитания
Труба жидкостная
Изоляция
жидкостной трубы
Дренажная труба
Герметик
Дренажная труба
Внутренний
блок
Трубопровод
Примечание: Выполните надрез изоляции в низ-
шей точке изгиба.
Надрез
изоляции
Низшая точка
